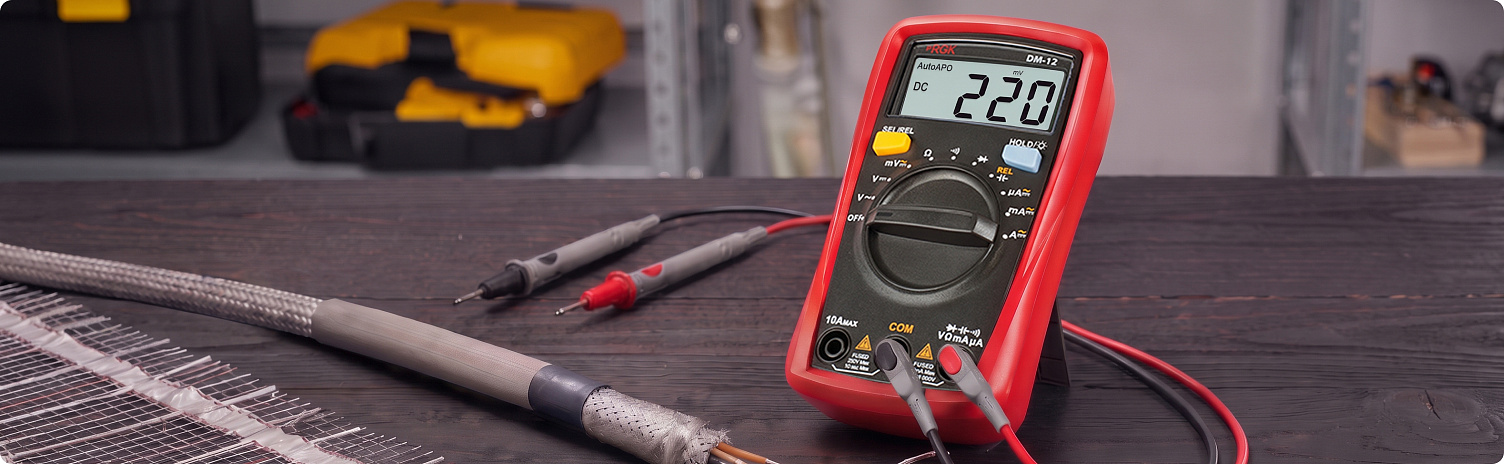

Как проверить греющий кабель на работоспособность

Для достоверной проверки греющего кабеля вам потребуется цифровой мультиметр, измеряющий сопротивление жил с точностью до 10%, и мегаомметр для контроля состояния изоляции (норма — от 1 МОм). Базовая диагностика включает прозвонку на обрыв, замер омического сопротивления и поиск утечек тока. Если система уже залита в стяжку, а визуальных повреждений нет, для поиска точки дефекта используют тепловизор или импульсный рефлектометр, что позволяет избежать демонтажа всего покрытия.

Когда система кабельного обогрева перестает отдавать тепло, важно сразу определить, в какой части цепи возникла неисправность. Основным рабочим инструментом здесь выступает цифровой мультиметр, который позволяет обнаружить обрыв токопроводящей жилы, выявить короткое замыкание (КЗ) и оценить соответствие текущих параметров заводским характеристикам. Это универсальное устройство, закрывающее 90% бытовых задач при диагностике. Однако у него есть предел возможностей: из-за низкого тестового напряжения мультиметр не способен "пробить" микротрещины в оболочке, которые проявляются только под нагрузкой в 220 В.

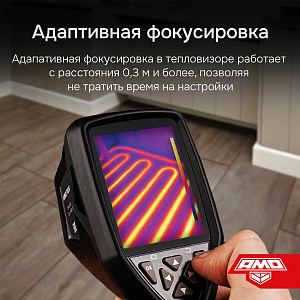

Для глубокого анализа состояния изоляции профессионалы используют мегаомметр, генерирующий напряжение от 500 до 2500 В. Если обычный тестер показывает, что всё в норме, но при включении постоянно срабатывает УЗО, значит, произошла утечка тока, которую зафиксирует только этот прибор. Еще один важный помощник — тепловизор, он визуализирует тепловые поля и позволяет увидеть точное место повреждения под слоем отделки. Он фиксирует зону обрыва или перегрева по тепловым аномалиям, избавляя вас от необходимости вскрывать всю стяжку.

Чтобы понять, как выбрать мультиметр для диагностики и правильно провести замеры, нужно учитывать этап работ: проверка нового изделия при покупке, контроль после укладки или поиск причины отказа в процессе эксплуатации. В большинстве случаев измерения проводят "на холодную", когда система полностью обесточена. Это гарантирует безопасность и точность данных, так как посторонние наводки в сети не будут искажать цифры на дисплее.

Всегда начинайте с визуального осмотра доступных участков. Любые заломы, порезы или почернения оболочки — это повод для детального тестирования. Если вы проверяете б/у кабель, обратите внимание на состояние соединительной муфты. Если она выглядит оплавленной, велика вероятность, что внутри нарушен контакт или произошло попадание влаги, что неизбежно приведет к выходу оборудования из строя в ближайшее время.

Прозвонка на обрыв и целостность

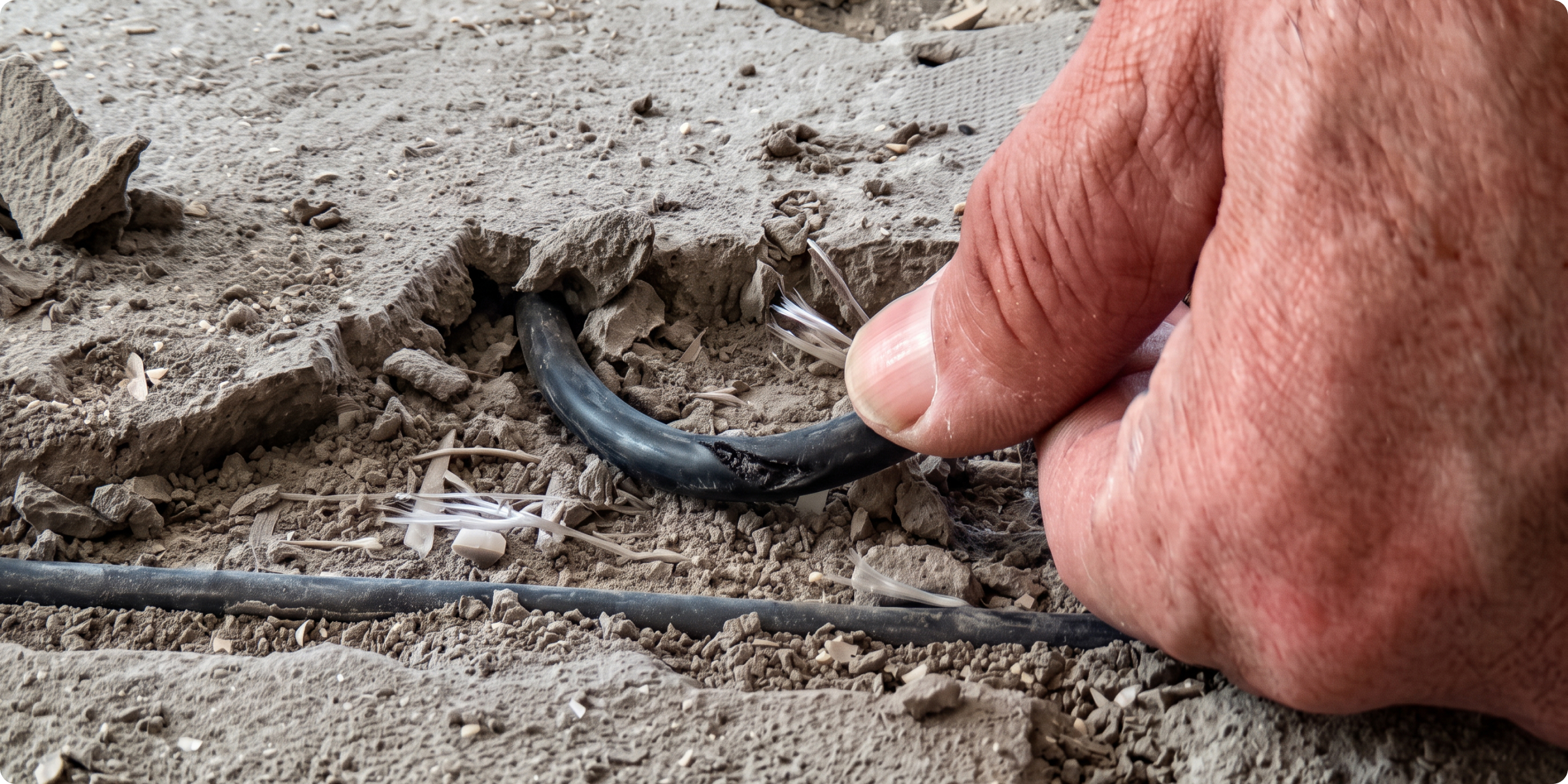

Самая частая причина неисправности — механическое повреждение жил в процессе монтажа. Чтобы подтвердить целостность цепи и убедиться, что внутри проводов нет разрывов, необходимо выполнить следующие действия. Это простая процедура, которую можно провести даже при отсутствии глубоких знаний в электротехнике.

1. Подготовка системы. Полностью обесточьте систему, отключив соответствующий автомат в распределительном щитке. Это критически важное условие для работы с любыми измерительными приборами.
2. Доступ к контактам. Отсоедините нагревательный кабель от термостата, полностью освободив концы на клеммах. Если кабель двужильный, вы увидите две токоведущие жилы и медную оплетку (экран).

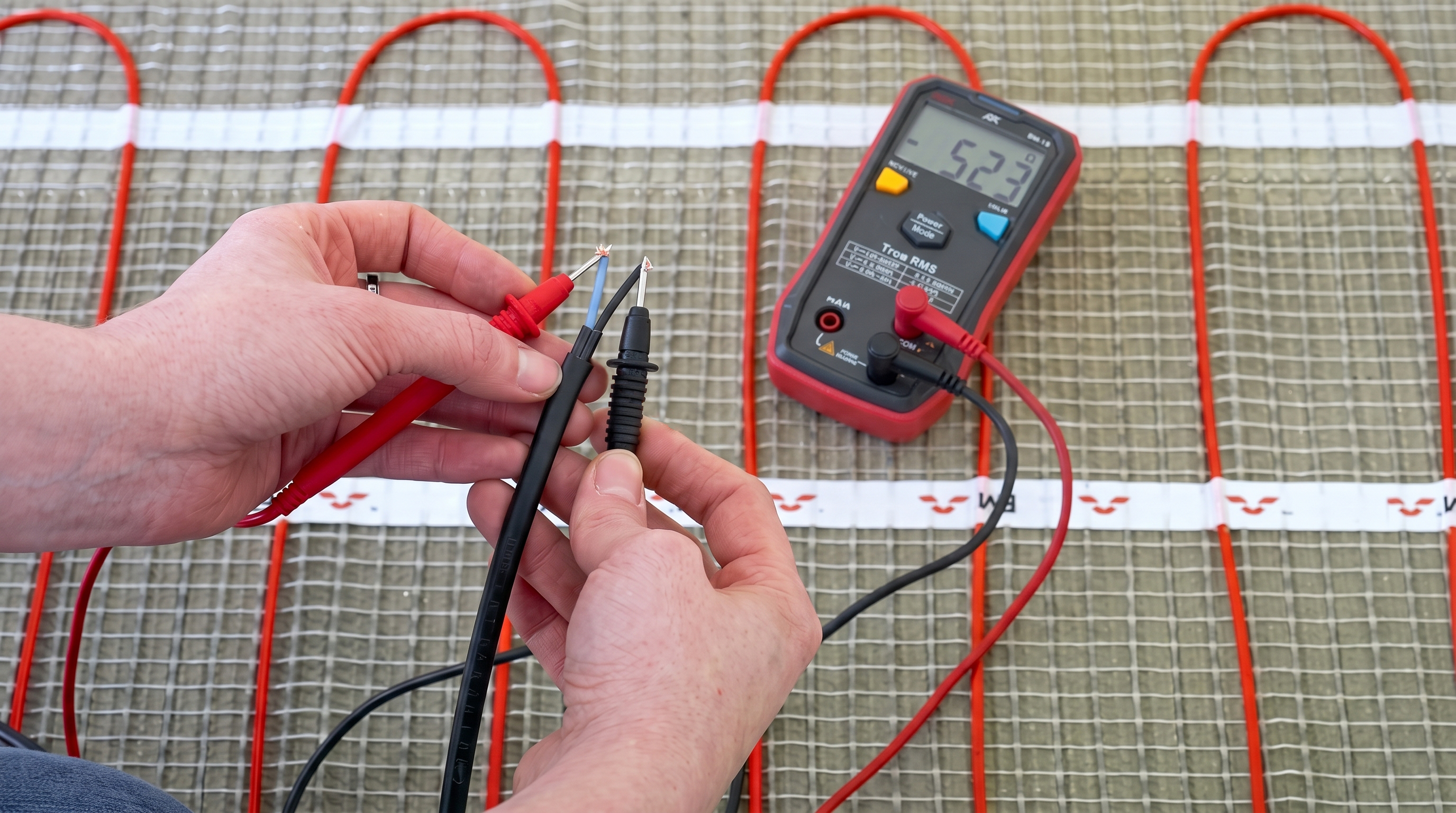

3. Настройка прибора. Переведите мультиметр в режим прозвонки — обычно он обозначается символом диода или звукового динамика. Сомкните щупы между собой, чтобы убедиться в наличии звукового сигнала.
4. Измерение. Приложите щупы к токоведущим жилам. Для двужильного кабеля это будут два основных провода. Для одножильного — щупы прикладываются к обоим концам секции.

Если прибор издает непрерывный звуковой сигнал или показывает значение, близкое к нулю, цепь замкнута — обрыва нет. Если же на экране горит "1" или "OL" (Open Line) и прибор молчит, это однозначно сигнализирует о повреждении и необходимости искать место разрыва.

Сопротивление жил: норма, допуск, ориентир по мощности

Даже если кабель успешно "звонится", он может работать некорректно. Например, греть слишком слабо или, наоборот, вызывать локальный перегрев. Для уточнения состояния нужно измерить фактическое сопротивление и сравнить его с паспортным значением, которое производитель указывает на упаковке или муфте.

• Выбор режима. Переключите тестер в режим измерения сопротивления (Ω). Если у прибора нет автоматического выбора диапазона, установите предел до 200 Ом или 2 кОм.
• Замер. Соедините щупы с рабочими жилами и зафиксируйте результат. Важно обеспечить плотный контакт, чтобы кожа рук не касалась металлических частей щупов, так как это может внести погрешность.
• Учет погрешности. Вычтите собственное сопротивление щупов мультиметра (узнать его можно, замкнув их между собой перед тестом). Обычно это около 0,2–0,5 Ом.

Нормой считается отклонение не более чем на 5–10% от данных в техпаспорте. Если паспорт утерян, ориентировочное сопротивление рассчитывается как отношение квадрата напряжения к мощности. К примеру, для секции 1000 Вт при напряжении 230 В норма составит около 53 Ом. Значительное превышение этого числа указывает на плохой контакт в соединительной муфте или сильное растяжение жилы, что чревато её скорым перегоранием.

Сопротивление изоляции и почему мультиметра мало

Качественная защита от поражения электрическим током обеспечивается целостностью внешней оболочки и внутреннего диэлектрика. При её нарушении возникает риск утечки тока на землю через стяжку или экранирующую оплетку, что делает эксплуатацию системы опасной.

1. Процесс замера. Один щуп мультиметра приложите к любой токопроводящей жиле, а второй — к металлической оплетке (экрану).
2. Настройка предела. Установите на приборе максимальный предел измерения сопротивления (обычно 20–40 МОм).
3. Оценка результата. В идеале на дисплее должна остаться "единица" или "OL". Это означает, что сопротивление бесконечно высоко и пробоя нет.

Порог безопасности по ГОСТ и ПУЭ составляет не менее 1 МОм. Однако мультиметр проводит измерение при малом токе, поэтому его показания носят лишь предварительный характер. Для полноценной проверки, особенно перед заливкой бетона, необходимо использовать мегаомметр. Он подает высокое испытательное напряжение, выявляя скрытые трещины, которые "молчат" при проверке обычным тестером. Если прибор показывает от 1 до 10 МОм, это считается "пограничной зоной", требующей обязательной перепроверки профессиональным оборудованием.

Правильная интерпретация цифр на экране прибора избавляет от лишнего демонтажа и лишних затрат. Прежде чем делать окончательные выводы о браке, убедитесь, что датчик температуры и терморегулятор не вносят искажений — кабель должен быть полностью отсоединен от всех сторонних устройств. Нередко ложные показания возникают из-за окислившихся контактов или остаточной емкости в очень длинных секциях.

Чек-лист перед вынесением вердикта:

[ ] Проверьте заряд батареи в мультиметре — севший элемент питания всегда завышает показатели сопротивления.

[ ] Убедитесь, что стяжка полностью просохла. Влажный бетон проводит ток и может временно снижать сопротивление изоляции до критических отметок.

[ ] Очистите концы жил от окислов и остатков строительного мусора для обеспечения идеального контакта с зажимами прибора.

Диагностика саморегулирующегося кабеля в корне отличается от проверки обычного резистивного. Его сопротивление непостоянно и напрямую зависит от окружающей температуры. Это происходит благодаря полупроводниковой полимерной матрице: при охлаждении она сжимается, создавая множество путей для протекания тока, а при нагреве расширяется, увеличивая сопротивление и снижая мощность.

По этой причине "паспортное сопротивление" для таких систем — величина условная. Главными критериями исправности здесь становятся отсутствие короткого замыкания и целостность изоляции. При первом включении "на холодную" саморегулирующийся провод потребляет большой пусковой ток, который может быть в 3–5 раз выше номинального. Если в этот момент выбивает автомат, возможно, его номинал подобран без учета этой стартовой особенности, а не из-за поломки.

Что касается нагревательных матов, то они часто состоят из нескольких параллельных секций. В таких случаях обрыв одной петли не приведет к полной остановке обогрева, но вызовет рост общего сопротивления всей системы. Обнаружить такую холодную зону проще всего, используя тепловизор: рейтинг тепловизоров поможет выбрать модель, которая четко покажет неработающий участок на общем теплом фоне.

Нередко возникают ситуации, когда замеры показывают норму, кабель цел, но заветное тепло не появляется. В этом случае причины стоит искать во вспомогательных узлах. Расширенная зона поиска поможет локализовать дефект без разрушения чистовой отделки.

• Терморегулятор и датчик. Это самые уязвимые элементы. Измерьте сопротивление выносного датчика — оно должно соответствовать графику из инструкции (обычно 5–15 кОм в зависимости от температуры). Если датчик "врет", регулятор просто не подаст питание на кабель.
• Состояние щитка. Проверьте надежность затяжки контактов на УЗО и дифавтоматах. Ослабленный винт ведет к подгоранию жилы и потере контакта под нагрузкой.
• Параметры сети. Если напряжение в сети падает ниже 200 В, мощность кабельного обогрева снижается в геометрической прогрессии. В таких случаях пол будет казаться едва теплым даже при круглосуточной работе.

Если самостоятельная диагностика не дала плодов, особенно в "мокрых" зонах, лучше не рисковать и вызвать мастера. Профессиональный ремонт с применением высоковольтного генератора или рефлектометра позволит найти точку повреждения с точностью до 10 см, что сэкономит вам массу времени и нервов.

Чтобы минимизировать риски повреждения нагревательного элемента в будущем, важно соблюдать технологию укладки. Существует три основных способа прокладки: открытый (по поверхности труб или кровли), скрытый (в стяжку или штробу) и комбинированный. Каждый метод требует своего подхода к защите кабеля от перегибов и сдавливания.

Алгоритм монтажа электропроводки и систем обогрева:

1. Разметка трассы. Определите зоны, где будет стоять тяжелая мебель без ножек. Укладка кабеля под такими предметами запрещена, так как это неминуемо приведет к перегреву и выходу системы из строя.
2. Подготовка основания. При скрытом монтаже необходимо прорезать штробы или очистить черновой пол от острых выступов бетона, которые могут прорезать изоляцию при заливке.
3. Прокладка. Кабель раскладывается змейкой с соблюдением минимального радиуса изгиба (обычно 5–10 диаметров). Не допускайте пересечения витков — в точках соприкосновения возникнет критическая температура.
4. Фиксация и подключение. Закрепите провод монтажной лентой и заведите холодные концы в подрозетник к клеммах термостата.

В деревянных домах к монтажу предъявляются повышенные требования пожарной безопасности. Кабель должен иметь качественную токопроводящую жилу и оболочку, не поддерживающую горение. Рекомендуется использовать дополнительные металлические гофры или негорючие подложки для исключения контакта с древесиной.

Любая система, работающая под напряжением во влажной среде, требует обязательного заземления. Металлическая оплетка кабеля должна быть надежно соединена с заземляющей шиной в распределительном щитке. Это единственный способ обеспечить корректную работу защитной автоматики.

При возникновении малейшей утечки тока через поврежденную изоляцию, заземление обеспечит путь для разряда, что мгновенно спровоцирует срабатывание УЗО. Без заземления корпус прибора или сама поверхность пола может оказаться под потенциалом, что смертельно опасно при прикосновении. Если вы монтируете безэкранный кабель, его необходимо укладывать поверх металлической сетки, которая в свою очередь подключается к общему контуру заземления дома.
