Как пользоваться лазерным дальномером
Что делать, когда необходимо измерить высоту фасада многоэтажного здания, расстояние до объекта через забор или длину стены за громоздкой мебелью, не имея к ней прямого доступа? Быстрое и четкое решение таких задач со звездочкой по силам лишь одному измерительному прибору. Сейчас мы подробно разберем, где еще он может пригодится и узнаем, как пользоваться лазерной рулеткой.
Что такое лазерный дальномер
Лазерный дальномер — это устройство, определяющее расстояние до цели с помощью точного светового импульса. Он работает по принципу измерения времени, за которое световой луч достигает цели и возвращается обратно. Такие приборы незаменимы там, где требуется высокая точность, скорость и удобство — в строительстве, архитектуре, спорте, при ремонте и обмерных работах. Благодаря компактности и простоте использования, лазерные дальномеры уверенно вытесняют традиционные методы измерения.

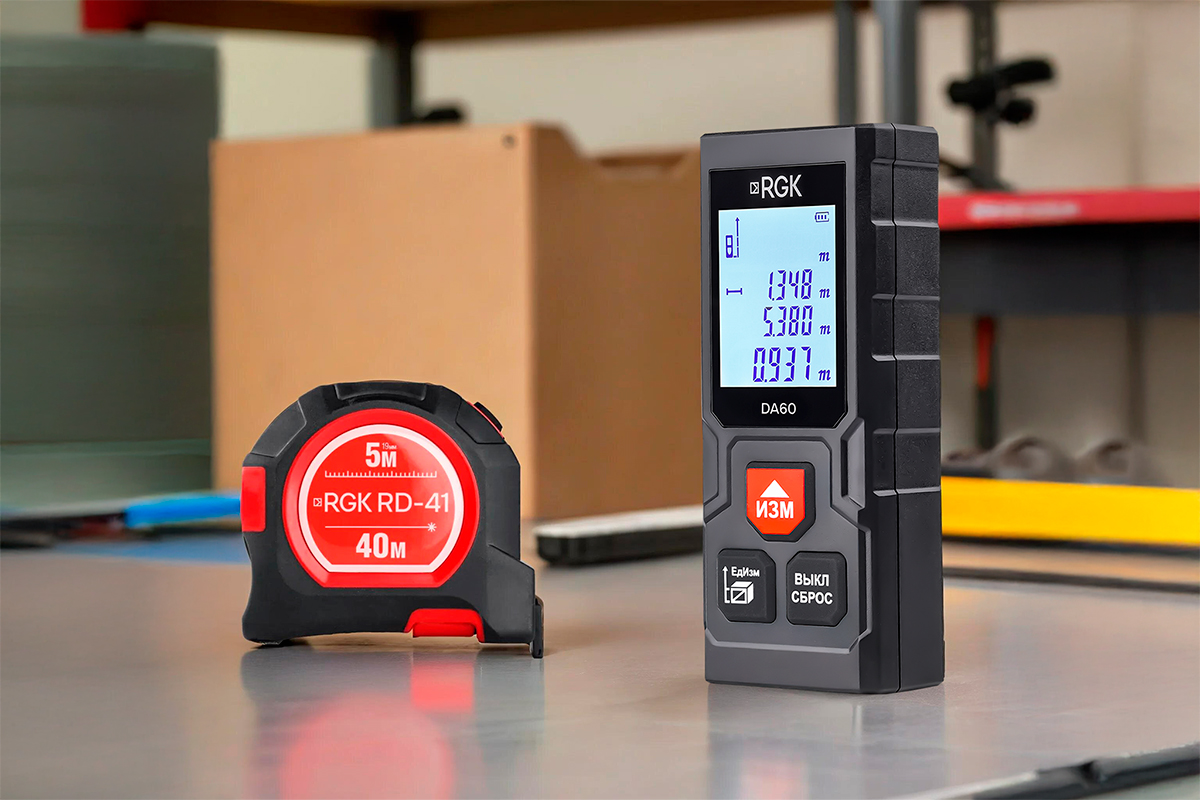

Преимущества перед обычной рулеткой
Точность. Погрешность большинства моделей — всего 1-2 мм
Скорость. Результат виден мгновенно
Удобство. Измерить расстояние можно даже в одиночку, на высоте, через проем или за мебелью
Безопасность. Не нужно залезать на стремянку или тянуться через препятствия. Измерение выполняется на расстоянии, буквально "по лучу".
Дополнительные функции. Современные дальномеры умеют рассчитывать площадь, объем, работать с непрямыми измерениями (например, по теореме Пифагора) и сохранять результаты.
Компактность. Многие модели помещаются в карман и не требуют особых условий для работы.
Универсальность. Подходят как для бытового использования, так и для профессиональных задач: от ремонта квартиры до работы на стройке или в геодезии.
Принцип работы лазерного дальномера
У различных моделей лазерных дальномеров могут отличаться принципы измерения.
Как работает лазерное измерение
Импульсный метод
Наиболее распространенным является импульсный метод (Time-of-Flight). Прибор посылает короткий лазерный импульс, который, достигнув объекта, отражается обратно. Встроенный приемник улавливает этот сигнал, а процессор рассчитывает расстояние, зная, сколько времени занял путь туда и обратно. Современные дальномеры способны измерять временные интервалы с точностью до пикосекунд, что и обеспечивает миллиметровую точность измерений.
Фазовый метод
Существуют также дальномеры, которые используют фазовый метод. В отличие от импульсного, они излучают непрерывный лазерный луч, модулированный по частоте. При отражении от объекта фаза возвращенного луча смещается относительно фазы излученного луча. Измеряя эту разницу фаз, процессор определяет расстояние. Фазовые дальномеры обычно обладают более высокой частотой измерений, что делает их удобными для непрерывного слежения за движущимися объектами.
Отличие от ультразвуковых приборов
До появления лазерных рулеток основную роль в измерениях играли ультразвуковые приборы. Они излучают короткие импульсы звуковых волн высокой частоты (ультразвук). Эти волны распространяются в воздухе, отражаются от препятствий и возвращаются к приемнику. Расстояние определяется по времени прохождения ультразвукового импульса.
Лазерные дальномеры стали массовыми позже, когда появились компактные и дешевые полупроводниковые лазеры и электроника, способная точно обрабатывать отраженный сигнал.
Основные отличия лазерных дальномеров от ультразвуковых заключаются в следующем:
Точность:
Лазерные дальномеры обеспечивают миллиметровую точность, тогда как ультразвуковые — в пределах сантиметров.
Дальность:
Лазерные приборы работают на расстояниях до сотен метров, ультразвук - на десятках метров.
Чувствительность к условиям:
Ультразвуковые измерения, в отличие от оптических, зависят от температуры, влажности и отражающих свойств поверхности.
Размер пятна:
Лазерный луч тонкий и позволяет прицелиться точнее. Ультразвук распространяется широким пучком, что снижает точность.
Таким образом, на сегодняшний день оптические дальномеры являются самым точным, дальнобойным и универсальным инструментом для большинства измерительных задач.
От какой точки ведется замер
Обычно лазерный дальномер измеряет расстояние от своей задней поверхности — той, которой он упирается в стену, полку или другую опору. Это стандартная точка отсчета, подходящая в большинстве ситуаций.
Некоторые современные дальномеры позволяют выбирать, от какой части корпуса начинать измерение — передней, задней или, например, от монтажного отверстия для штатива. Это даёт больше свободы при работе в ограниченных пространствах или при необходимости проводить замеры от стены, из угла или с установленного уровня.
Сейчас можно подобрать недорогую модель в ценовом сегменте до 5 тыс руб, которая умеет менять точку отсчета. Обратите внимание, например, на лазерную рулетку AMO Dist 50G.
Этот лазерный прибор также может измерять расстояние и углы, площадь и объем, недоступные размеры, производить косвенные измерения и арифметические действия с результатами. До 8000 измерений без подзарядки.
Устройство и основные элементы прибора
Современный лазерный измеритель расстояния — это компактное, но технологически насыщенное устройство. За внешней простотой скрывается сложная система, в которой каждая деталь имеет значение.

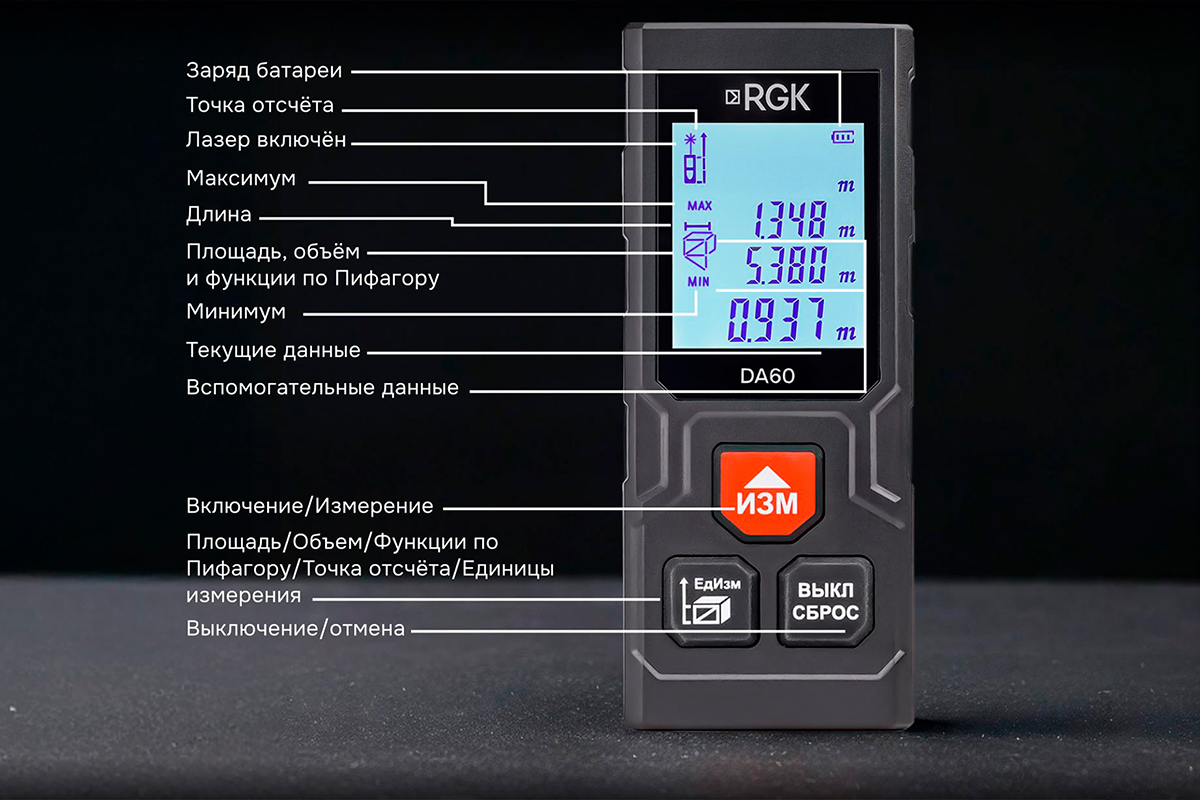

Дисплей и элементы управления
Дисплей — это интерфейс между пользователем и прибором. На нем отображаются измеренные значения, режимы работы, выбранная точка отсчета, состояние батареи и другая служебная информация. В большинстве моделей экран монохромный, но у более продвинутых — цветной, с возможностью работы при ярком освещении.

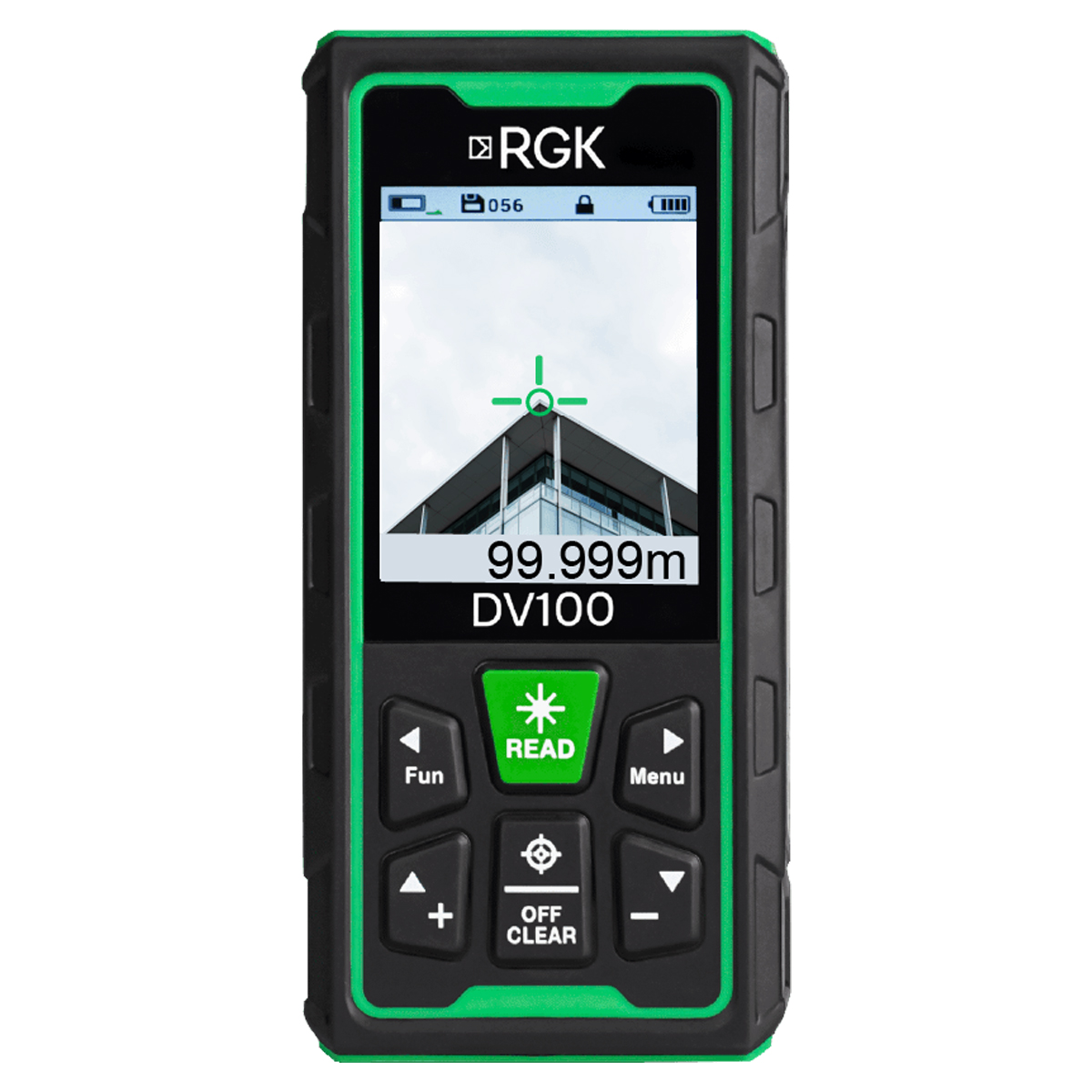

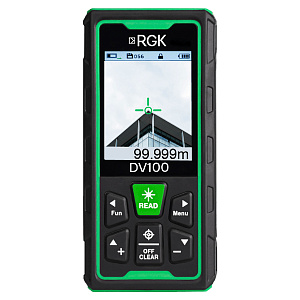

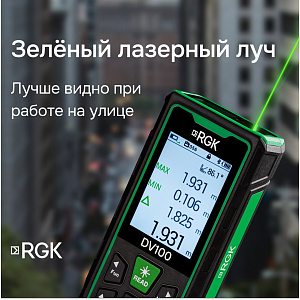

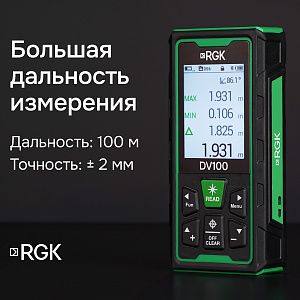

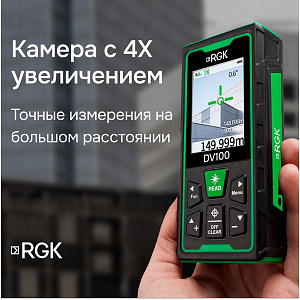

RGK DV100 оснащен цветным IPS-дисплеем, на котором четко отображаются не только текущие измерения, но и дополнительная информация, например, изображение с цифрового видоискателя.
Благодаря этому, на дальности до 100 метров прибор помогает точно наводиться на цель, а сам экран остается читаемым даже при ярком освещении. Кроме того, RGK DV100 умеет удаленно определять размеры и площадь объектов с наложением на изображение, предлагает широкий набор измерительных и вычислительных функций, включая возможность самокалибровки и автоматическое ведение журнала измерений.
Источник питания
Лазерные дальномеры работают либо от обычных батареек (чаще всего AAA), либо от встроенного аккумулятора. Первый вариант проще в замене и подходит для нерегулярного использования. Аккумулятор выгоден для тех, кто работает с прибором ежедневно. Зарядка — через USB или док-станцию.
Излучатель и приемник лазера
Важным элементом любого лазерного дальномера является лазерный излучатель. В большинстве бытовых и профессиональных моделей используются полупроводниковые лазерные диоды, излучающие свет в красном или инфракрасном спектре. Красный луч хорошо виден человеческим глазом, что облегчает наведение на цель, однако инфракрасный луч менее подвержен влиянию солнечного света и может обеспечивать большую дальность измерений.
Приемник представляет собой фотодиод или другой светочувствительный элемент, который регистрирует отраженный лазерный сигнал.
Для точного наведения на цель многие дальномеры оснащаются оптическим прицелом или лазерной точкой, которая проецируется на измеряемый объект.
Оптика защищена стеклом или пластиком, и требует периодической очистки — особенно в строительной пыли или на открытых площадках.
Встроенная память и передача данных
Многие дальномеры сохраняют результаты последних измерений в памяти — от 10 до 99 значений в зависимости от модели. Это удобно при работе на объекте: можно быстро вернуться к предыдущим данным.
Модели с расширенным функционалом имеют модули Bluetooth или USB-разъем для передачи данных на смартфон, планшет или компьютер. Это упрощает документирование, особенно при работе с цифровыми чертежами или в строительных приложениях.
Отличным примером является лазерный дальномер Leica DISTO D2 New. Компактный, удобный и при этом по-настоящему профессиональный инструмент. Он поддерживает быструю передачу данных через Bluetooth Smart, а с помощью приложения Leica DISTO sketch App позволяет сразу переносить измерения на цифровые схемы.
В памяти сохраняется до десяти последних результатов, а рабочая дальность достигает 100 метров — отличный выбор для тех, кто ценит качество и точность.
Основные функции лазерных дальномеров
Простое измерение расстояний
Наводите, нажимаете кнопку — и через мгновение видите точное значение на экране.
Функция Пифагора
Когда нет прямого доступа к точке, дальномер рассчитывает высоту или ширину по двум наклонным измерениям — удобно и точно.
Расчёт площади и объема
Измерили длину, ширину, высоту — получили площадь стены или объем помещения прямо на экране. Меньше времени, меньше вычислений
Сложение и вычитание замеров
Складывайте длины кабелей, рассчитайте толщину облицовки — все считается на месте, без калькулятора
Функция трекинга
Непрерывное измерение позволяет двигать дальномер и видеть, как меняется расстояние. Полезно при подборе нужной высоты или длины
Изменение точки отсчета
Можно задать, откуда начинается замер: от передней или задней части прибора, а иногда и от крепления для штатива.

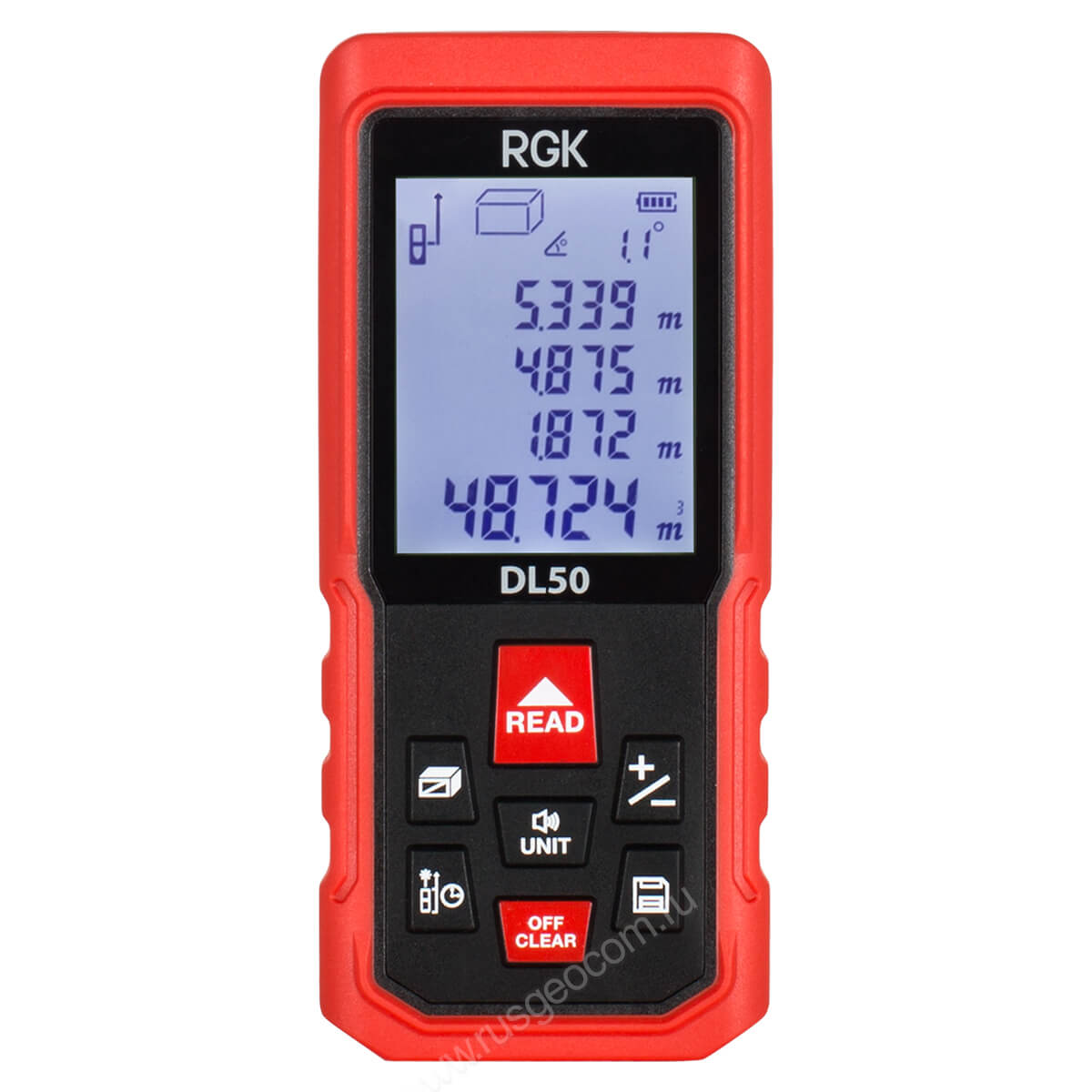

Если вы ищете простую и надежную модель, которая справляется со всеми основными функциями — присмотритесь к лазерному дальномеру RGK DL50. Он измеряет расстояния, считает площади и объемы, работает по функции Пифагора и поддерживает непрерывный режим замеров. Также можно менять точку отсчета и складывать результаты прямо в приборе.
DL50 показывает точность до 2 мм при дальности до 50 метров — этого достаточно для большинства задач внутри помещений и на открытых участках. Устройство компактное, работает от батареек и легко помещается в кармане — отличный выбор для повседневных измерений дома, на стройке или при выезде к клиенту.
Сохранение данных и подключение к ПК или смартфону
Современные лазерные дальномеры не только измеряют расстояния, но и позволяют сохранять результаты для последующего анализа. Благодаря встроенной памяти и возможностям подключения к ПК или смартфону, вы можете легко перенести данные на другие устройства, организовать их и использовать в дальнейшем для отчётов, планирования или проектов. Это делает измерения не только удобными, но и значительно ускоряет работу.
На этом этапе вы уже имеете представление, что представляет собой лазерный дальномер: как работает этот прибор, из чего он состоит, а теперь вас ждет инструкция как пользоваться лазерной рулеткой и разбор самых часто задаваемых вопросов.

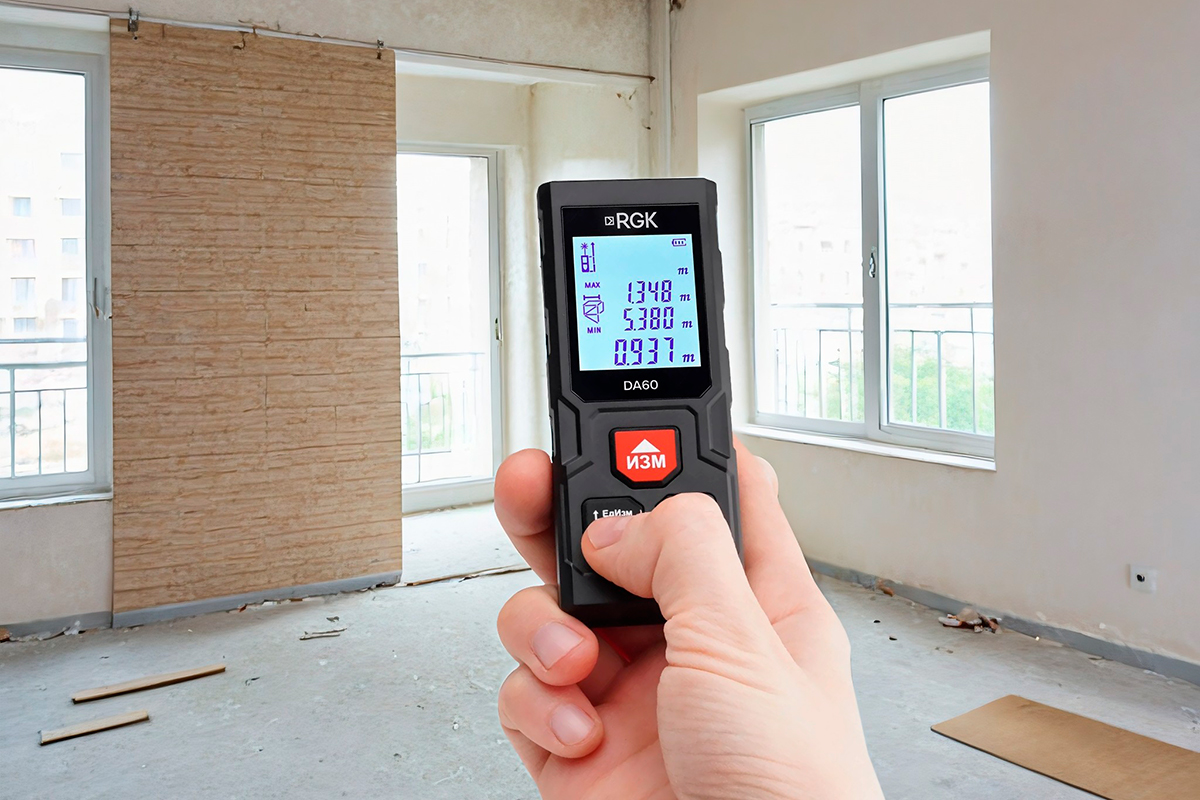

Как правильно пользоваться лазерным дальномером
Для начала выберите нужную точку отсчета: заднюю, переднюю или штативное крепление, если оно есть. Направьте лазер на цель, удерживая прибор неподвижно. Чтобы избежать погрешности, не отклоняйте дальномер и не двигайте его во время измерения. При работе с неровными поверхностями лучше использовать функцию усреднения или трекинг. Для расчета площадей и объемов следуйте подсказкам на дисплее — большинство моделей пошагово проведут вас по замерам.

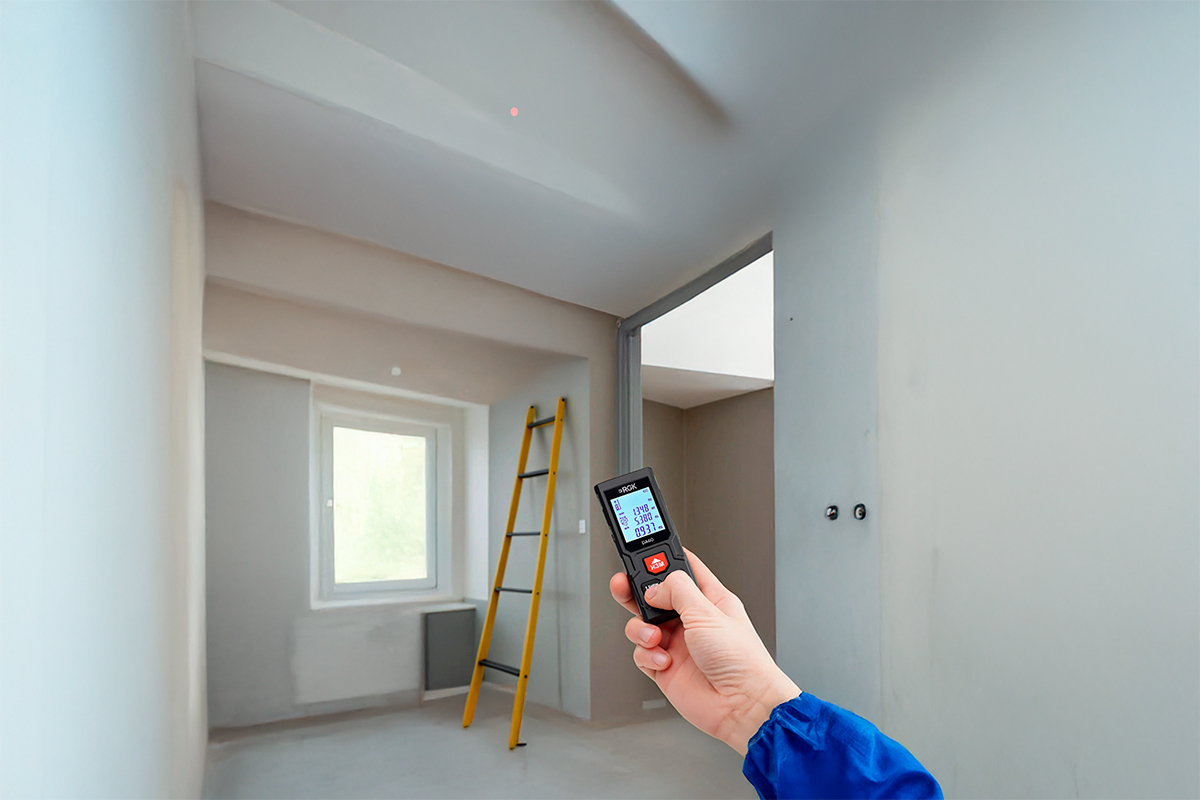

Советы по точности и устранению ошибок измерения
Теперь разберемся, как пользоваться лазерной рулеткой, чтобы вы смогли избежать типичных ошибок при измерениях. Держите прибор устойчиво и при необходимости используйте штатив. Избегайте отражающих или слишком темных поверхностей — они могут "сбить" луч. На улице, особенно в солнечную погоду, помогает дальномер с зеленым лазером. Также проверьте, не выставлен ли случайно режим косвенного измерения — в нем прибор работает по-другому.
Часто задаваемые вопросы (FAQ)
Можно ли использовать дальномер на улице?
Да, но важно учитывать освещенность. При ярком солнце лазерный маркер может быть плохо виден. В таких случаях выручает дальномер с зеленым лазером или модель с визиром.
Какая максимальная дальность у недорогих моделей?
У приборов до 5000 рублей рабочий диапазон обычно составляет 40–60 метров. Этого хватает для большинства бытовых и отделочных задач.
Как долго работает дальномер от одной зарядки?
Зависит от модели. Аккумуляторные версии выдерживают до 8000 измерений, на батарейках — обычно меньше. Многие устройства отключаются автоматически, экономя заряд.
Есть ли модели до 4000 рублей?

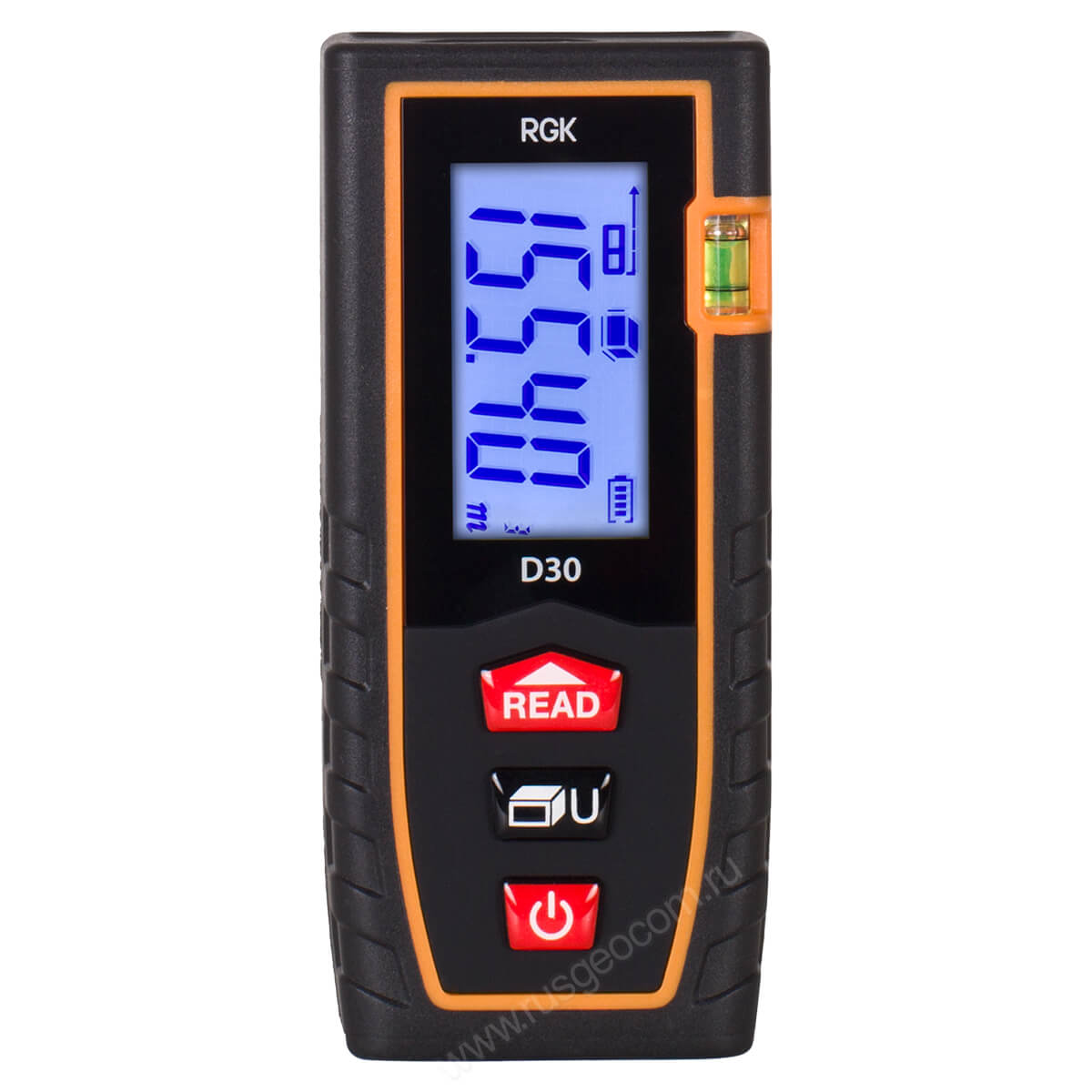

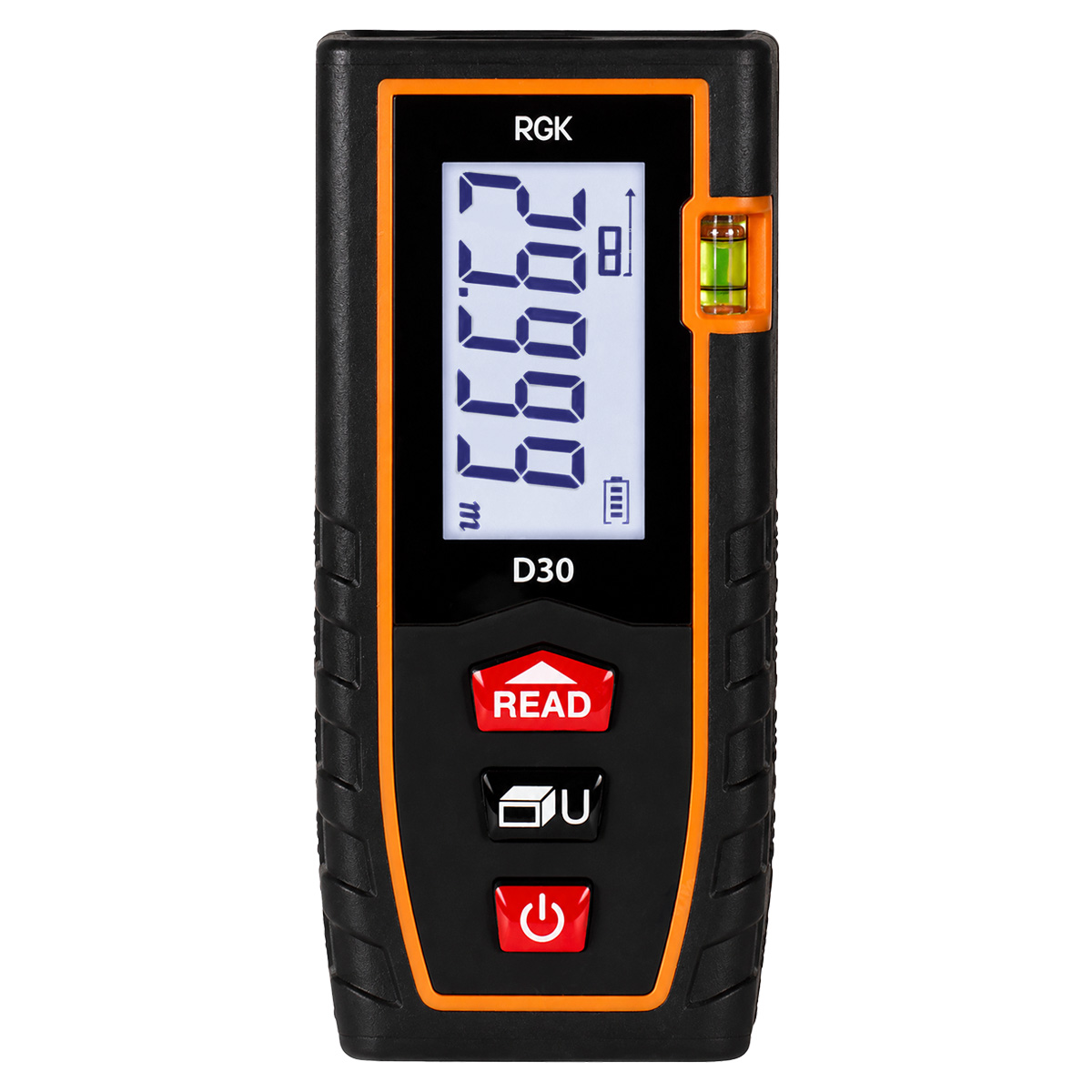

Да, например, RGK D30. Это компактная лазерная рулетка, которая при цене ниже 4000 рублей предлагает измерения до 30 метров, базовые расчетные функции, смену точки отсчета и удобное управление. Отличный выбор для дома и отделки.
Можно ли измерять расстояние через стекло или сетку?
Лазерный луч проходит сквозь прозрачные материалы, но отраженный сигнал может быть слабым или искаженным. Если стекло загрязнено, имеет оттенок или двойное остекление — точность страдает. В таких случаях лучше навести лазер на видимую, открытую часть цели.
Что делать, если прибор показывает неправильные значения?
Проверьте, не мешают ли лучу пыль, грязь или капли воды на линзах. Убедитесь, что поверхность цели подходит для отражения (не слишком темная или глянцевая). Попробуйте другой угол или включите режим усреднения/трекинга.
