Что такое тепловизор и для чего он нужен

Представьте, что у вас появилась суперспособность — видеть невидимое. Не магию, а реальные потоки энергии, которые окружают нас повсюду. Именно такую возможность дают современные тепловизоры — устройства, превращающие тепло в понятную человеческому глазу картинку. Вопреки популярным киношным мифам, этот прибор не является рентгеном и не позволяет заглядывать сквозь бетонные перекрытия. Его задача — улавливать энергию, которую излучают любые поверхности, и визуализировать разницу температур. Это позволяет находить скрытые проблемы там, где обычное зрение бессильно.

Если объяснять максимально доступно, то это цифровой глаз, который воспринимает мир через призму тепла. В то время как обычные камеры фиксируют отраженный свет, этот прибор регистрирует инфракрасное излучение. Каждый предмет в нашей реальности, чья температура выше абсолютного нуля, постоянно испускает невидимые лучи.

Устройство тепловизора позволяет не просто видеть жар, а с высокой точностью определять температурные отклонения. На экране вы видите, где в доме сквозит из-под подоконника, где перегревается электрический контакт в щитке или в каком месте забился радиатор отопления. По сути, это инструмент для бесконтактной диагностики, который делает явными дефекты, скрытые под отделкой или внутри механизмов.

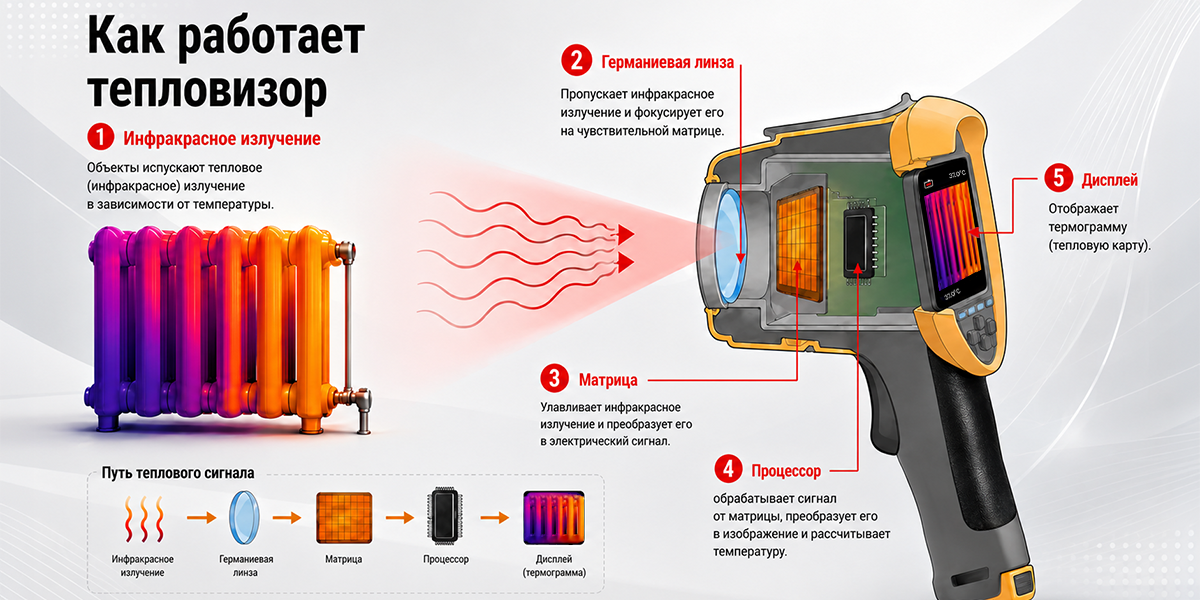

Процесс создания теплового изображения кажется магией, но в его основе лежит строгая физика. Любой объект — от кружки кофе до ледяной сосульки — выделяет энергию. Прибор собирает это излучение, фокусирует его и превращает в поток данных, понятный электронике.

Ключевым элементом является матрица, состоящая из тысяч микроскопических датчиков — болометров. Когда невидимое тепло попадает на этот чувствительный детектор, параметры его элементов меняются, создавая электрические сигналы. Далее в дело вступает процессор: он мгновенно выполняет сложнейшие операции по обработке полученной информации и формирует на экране видимое изображение. Весь этот цикл занимает доли секунды, поэтому мы можем наблюдать за изменениями температуры в режиме реального времени.

Почему тепловизор показывает разные цвета

То, что мы видим на экране, называется термограммой. Это своеобразная раскраска реальности, где каждый оттенок соответствует определенному значению температуры. Обычно используется стандартная логика: горячие объекты подсвечиваются яркими тонами (белым, красным, желтым), а холодные зоны уходят в темный спектр (синий, фиолетовый, черный).

Современные модели позволяют менять цветовые палитры под конкретные условия. Например, при поиске человека в лесу удобнее использовать режим "горячий белый", а для детального обследования фасада лучше подойдет контрастная "радуга", где виден каждый градус отклонения.

Видит ли тепловизор сквозь стены

Это самый частый вопрос от новичков. Ответ однозначный: нет, прибор не видит сквозь физические преграды. Если вы наведете его на кирпичную стену, вы увидите температуру самой кладки, а не то, что происходит за ней.

Однако тепловизор умеет читать косвенные признаки. Если за стеной лопнула труба с горячей водой, кирпич в этом месте прогреется, и на термограмме появится характерное яркое пятно. Точно так же выявляются дефекты утепления: прибор фиксирует, что поверхность стены внутри комнаты холоднее нормы, а значит, именно здесь находится мостик холода.

Несмотря на внешнее сходство с видеокамерой, начинка этого оборудования уникальна. Обычное стекло не пропускает тепловые волны, поэтому линзы объектива изготавливают из редкого и дорогого материала — германия.

Внутри корпуса скрыты высокие технологии:

• Микроболометрическая матрица, которая является сердцем прибора.
• Электронный блок управления, отвечающий за точность измерения.
• Цветной дисплей с высоким разрешением для визуализации термограмм.
• Аккумуляторная батарея, обеспечивающая несколько часов автономной работы.
• Модуль памяти для сохранения фото и видео в цифровой формат.

В профессиональном сегменте часто встречаются приборы с охлаждаемой матрицей, использующие криогенные системы для повышения чувствительности, но для большинства гражданских задач достаточно более компактных неохлаждаемых сенсоров.

Область применения этого оборудования огромна — от спасательных операций до проверки качества сборки электроники. Везде, где тепло может служить индикатором исправности или дефекта, тепловизионный метод становится незаменимым.

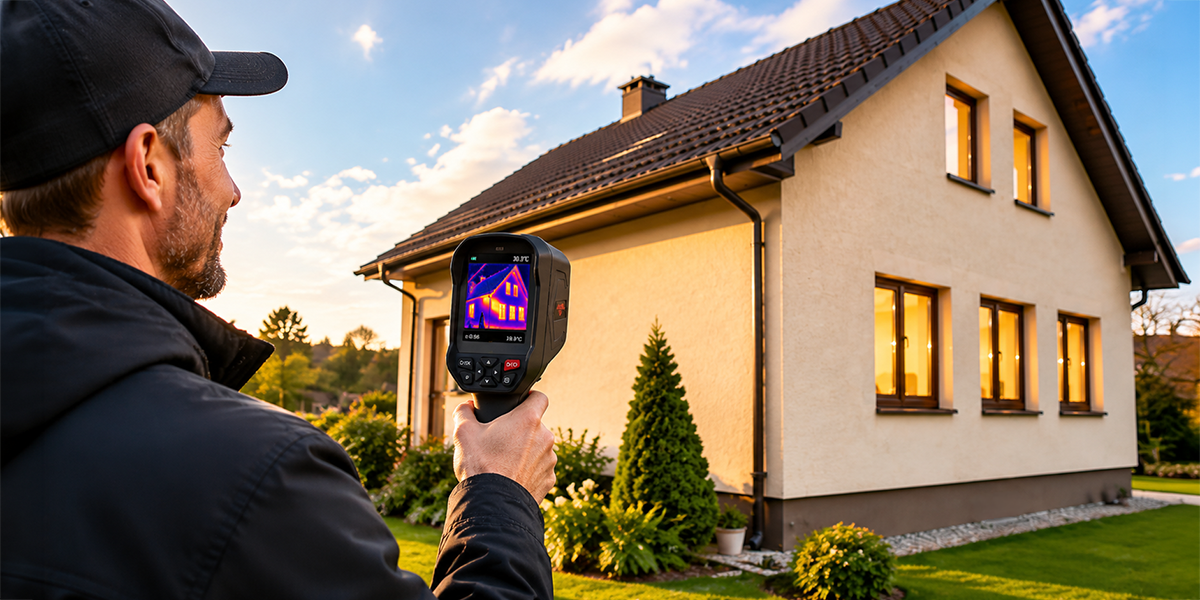

Тепловизор в строительстве

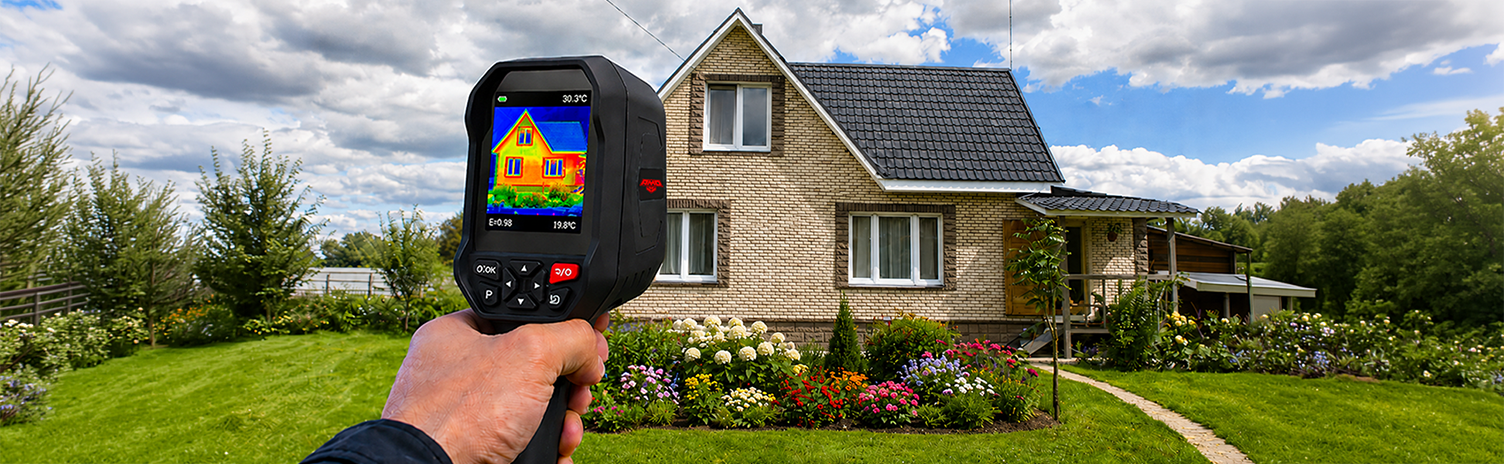

Для профессиональных инспекторов и владельцев частных домов это главный инструмент энергоаудита. Он помогает мгновенно находить места теплопотерь, которые невозможно обнаружить глазами. Обследование оконных проемов, дверных блоков, кровли и фундамента позволяет вовремя выявлять ошибки строителей и экономить на отоплении.

Если ваша цель — качественная проверка коттеджа или квартиры, обратите внимание на тепловизоры для обследования домов. Отличным примером сбалансированного устройства для таких целей служит тепловизор RGK TL-160+. Он обладает достаточным разрешением, чтобы детально рассмотреть распределительные щитки и плотные коммуникации, не пропуская ни одной утечки энергии.

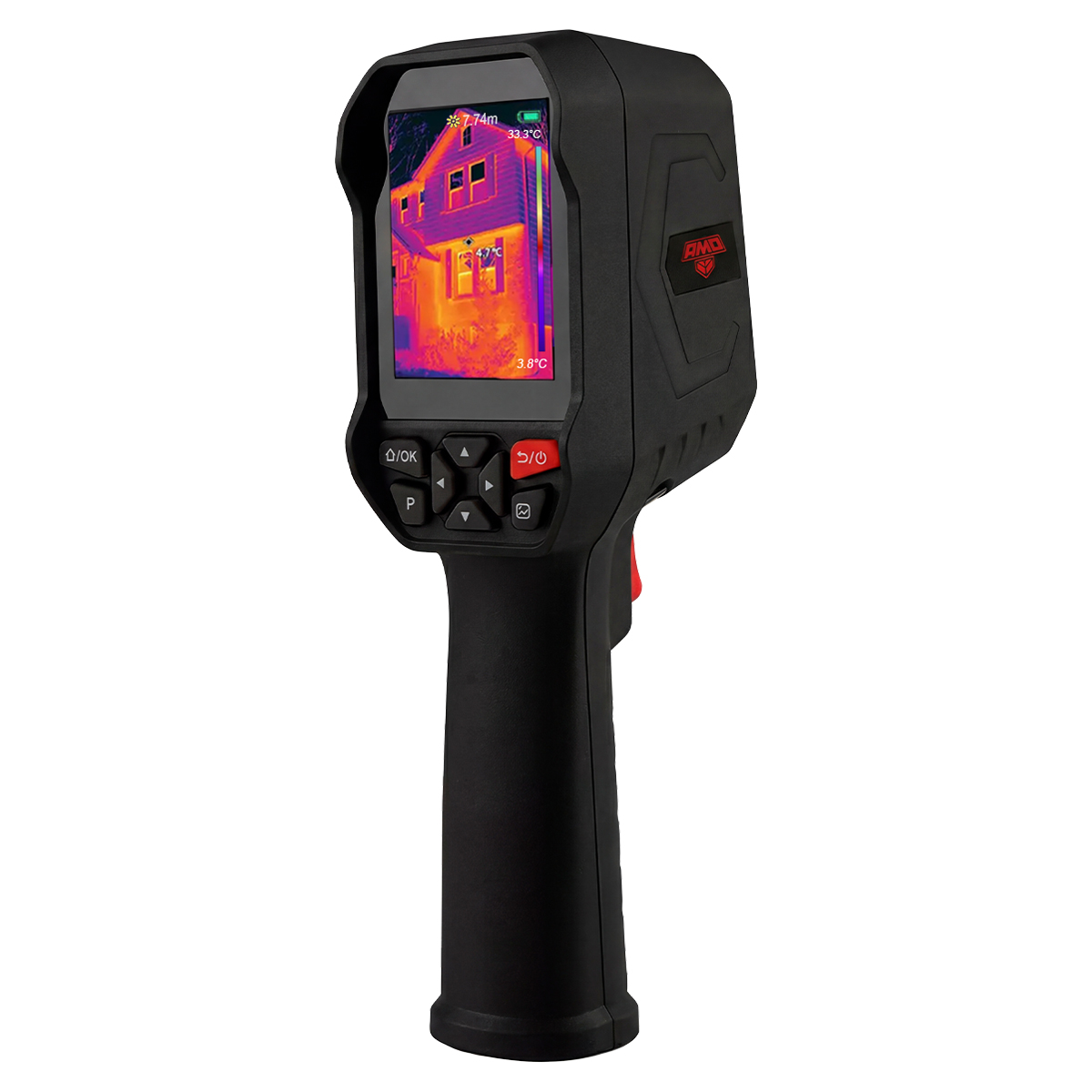

Профессионалы, работающие на крупных объектах, часто выбирают строительные тепловизоры, так как они рассчитаны на интенсивную эксплуатацию в суровых условиях. Для работы хорошо подходит тепловизор AMO T820 с поверкой — его характеристики подтверждены государственными сертификатами, что гарантирует высокую точность каждого кадра.

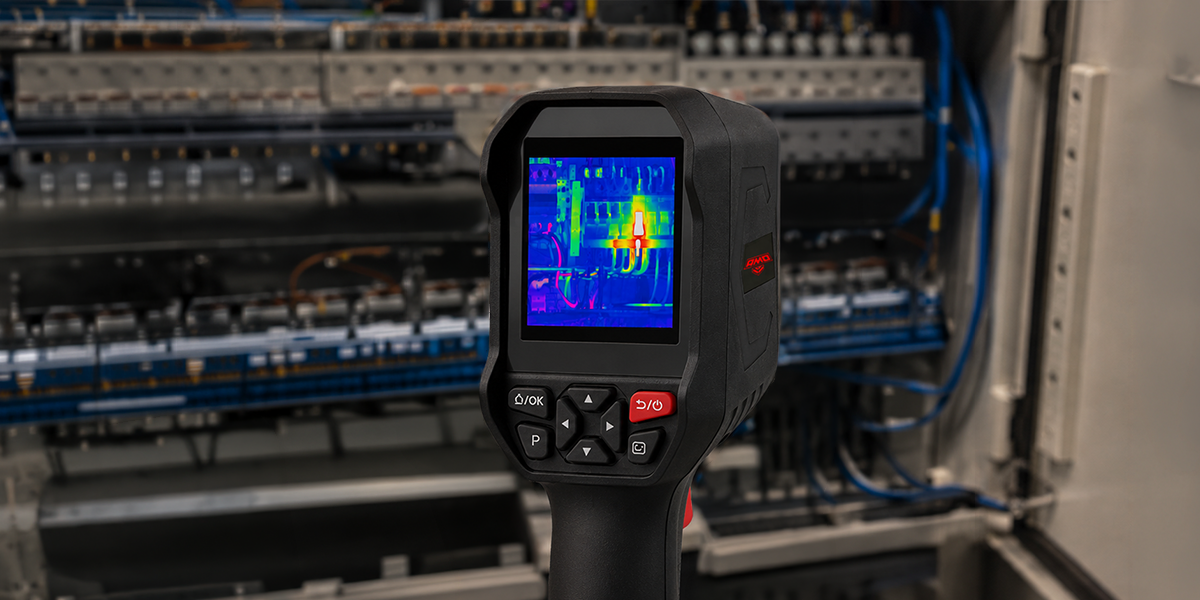

Тепловизор в электрике и промышленности

В индустриальном секторе перегрев — это всегда сигнал о будущей аварии. Промышленные тепловизоры используются для контроля состояния станков, двигателей и подшипников. Они позволяют заметить износ деталей еще до того, как оборудованию будет нанесен серьезный ущерб. Электрики с помощью тепловизионной съемки находят слабые контакты и перегруженные кабели в силовых шкафах, предотвращая пожары и короткие замыкания.

Тепловизор для бытовых задач

Домашнее использование прибора не ограничивается только поиском сквозняков. С его помощью можно:

1. Проверить эффективность работы радиаторов отопления и найти воздушные пробки.
2. Найти точное расположение труб теплого пола под стяжкой, чтобы не повредить их при ремонте.
3. Оценить состояние проводки и работу бытовой техники под нагрузкой.
4. Проверить систему охлаждения автомобиля и герметичность кондиционера.

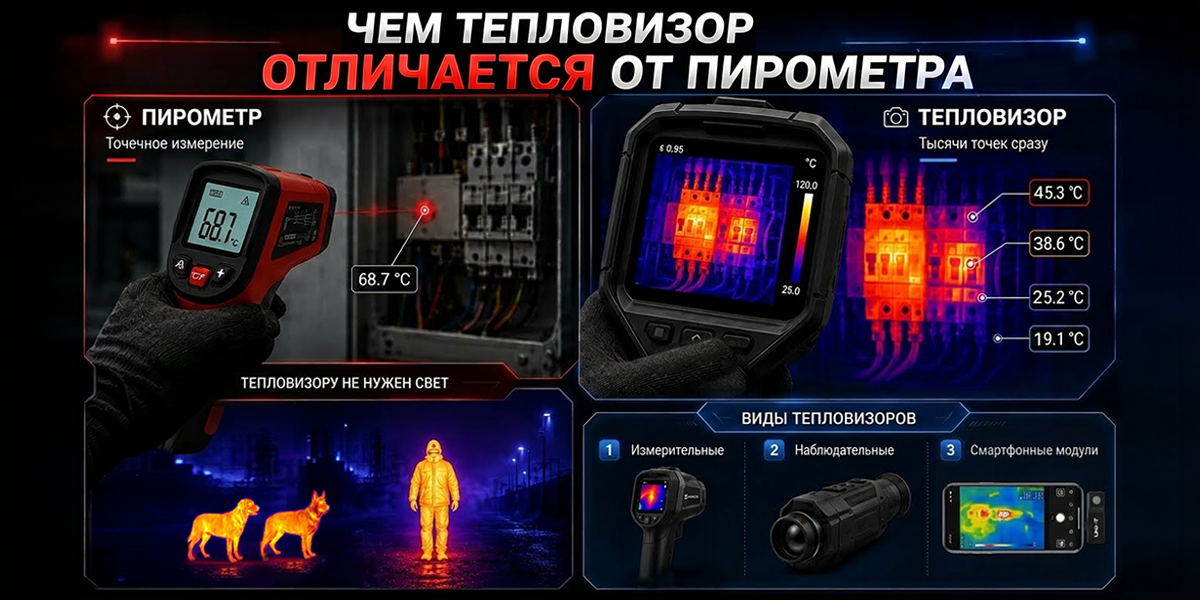

Многие путают эти два прибора, так как оба измеряют температуру дистанционно. Однако разница между ними принципиальная. Пирометр — это точечный термометр. Он усредняет значение температуры в небольшом пятне, на которое вы его навели. Чтобы понять общую картину, например, распределение тепла по стене, вам придется сделать сотни замеров и записать их вручную.

Тепловизор же делает панорамный снимок. Он сразу фиксирует тысячи точек измерения, количество которых зависит от числа пикселей в матрице. Вы получаете готовую карту, на которой видны все градиенты и аномалии сразу. Там, где пирометру требуется час, тепловизионный прибор справляется за секунду. Подробнее про отличия тепловизора и пирометра читайте в отдельной статье.

Это еще одно частое заблуждение. Приборы ночного видения (ПНВ) усиливают отраженный свет или используют ИК-подсветку, чтобы видеть предметы. Если в абсолютно темной комнате поставить черный предмет на черный фон, ПНВ может его не увидеть без дополнительного источника света.

Тепловизору же свет не нужен вообще. Он видит собственное тепло объекта. В густом тумане, дыму или полной темноте тепловизионное устройство будет работать безупречно, выделяя теплые контуры на холодном фоне. Это делает его гораздо более эффективным инструментом для наблюдения в сложных условиях.

Рынок предлагает устройства на любой бюджет и под разные цели.

• Измерительные тепловизоры. Созданы для инженеров и строителей. Их главная фишка — не просто картинка, а привязка конкретного значения градусов к каждой точке экрана.
• Наблюдательные модели. Часто используются охотниками и службами охраны. Для них важнее дальность обнаружения и четкость контуров, а точные цифры градусов отходят на второй план.
• Смартфонные модули. Небольшие насадки, которые превращают ваш телефон в полноценный диагностический инструмент.

При выборе стоит смотреть не на цену, а на параметры, которые определяют возможности прибора.

1. Разрешение матрицы. От него зависит детализация. Для простых бытовых нужд хватит 160х120 точек, но для серьезной работы по ГОСТу лучше выбирать варианты от 320х240 и выше.
2. Тепловая чувствительность (NETD). Показывает, насколько малую разницу температур способен уловить прибор. Чем ниже этот показатель (в мК), тем более качественной и менее "шумной" будет картинка.
3. Температурный диапазон. Для стройки достаточно диапазона от -20 до +400 °C, но для металлургии или промышленности могут понадобиться модели, работающие до +1500 °C и выше.
4. Частота обновления кадра. При 9 Гц картинка будет "подтормаживать" при движении. Значения 25 или 50 Гц обеспечивают плавное видео без задержек.

Важно понимать, что на результат влияет не только качество электроники, но и свойства самой поверхности. Разные материалы по-разному излучают тепло. Например, блестящий металл отражает окружающую обстановку как зеркало, что может сбить датчики с толку. Для коррекции таких погрешностей в профессиональных устройствах предусмотрена настройка коэффициента излучения. При правильной настройке и регулярной поверке в метрологической лаборатории, современные тепловизионные системы обеспечивают минимальную погрешность, позволяя доверять полученным данным даже в самых ответственных проектах.
