Нивелирный ход: что это такое и для чего он нужен

Вы когда-нибудь задумывались, почему в современных мегаполисах огромные торговые центры стоят десятилетиями без единой трещины, а многокилометровые автомагистрали имеют идеально ровный профиль для стока воды? Секрет кроется в ювелирной работе с высотами. В геодезии для этого существует фундаментальное понятие — нивелирный ход. Это не просто прогулка с прибором по участку, а строгая математическая и физическая цепочка, позволяющая связать каждую точка земной поверхности в единую систему координат. По сути, это высотный скелет любого инженерного проекта, будь то прокладка газопровода или возведение небоскреба. В этой статье мы подробно разберем, как создается эта невидимая "эстафета" измерений, почему без нее нельзя строить и какое оборудование необходимо, чтобы получить результат с точностью до миллиметра.

Кратко о нивелирном ходе

Если вам нужен максимально быстрый ответ, то нивелирный ход — это последовательный ряд измерений, в ходе которых специалисты определяют разность высот между точками на местности, используя оптические нивелиры и специальные рейки. Эта процедура жизненно необходима для передачи высотных отметок от государственных реперов к строящимся объектам, контроля правильности уклонов дорог и проведения масштабных топографических съемок. В зависимости от задачи ход может быть замкнутым (возвращающимся в начало), разомкнутым (между двумя известными пунктами) или висячим (без конечной привязки). Качество всей работы обязательно проверяется через расчет невязки — разницы между теоретическим и фактическим значениями. Для успешного выполнения задачи потребуется профессиональный комплект: точный прибор, устойчивый штатив, измерительные рейки и полевой журнал для фиксации данных.

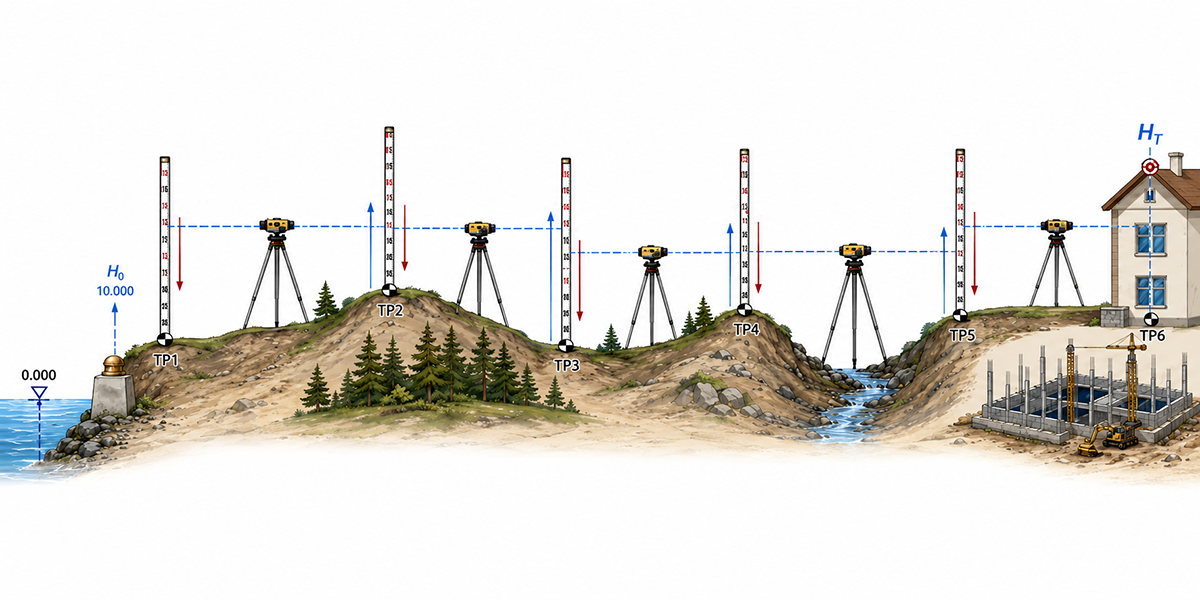

Давайте представим ситуацию: вам нужно определить высоту крыши дома относительно уровня моря, но ближайшая точка с известной высотой находится в паре километров от вас за густым лесом и холмами. Вы не можете измерить это расстояние одним взглядом или простым рулеточным замером. В такой ситуации на помощь приходит метод последовательного нивелирования. Геодезисты идут "шагами". Каждый такой шаг — это станция, на которой устанавливается измерительный прибор.

Нивелирный ход — это и есть такая "высотная лестница", где каждая последующая ступенька опирается на предыдущую. Очень важно различать само нивелирование как физический процесс и нивелирный ход как организационную схему его реализации. Когда вы просто проверяете, ровный ли у вас пол в комнате, — это разовое измерение. Но когда вы тянете линию высот от окраины города к центру строящегося стадиона через десять промежуточных остановок — это уже полноценный ход.

В процессе работы создается горизонтальный визирный луч, который служит идеальной плоскостью отсчета. Вертикально установленная рейке позволяет специалисту увидеть, насколько поверхность земли в конкретном месте "ушла" вниз или вверх относительно этого искусственного горизонта. Складывая и вычитая эти разницы на каждой станции, мы получаем точную отметку в любой нужной нам точке.

Нивелирный ход — это универсальный инструмент, сопровождающий любой объект на всех стадиях его жизни. Если бы мы игнорировали этот процесс, инженерные системы города быстро пришли бы в негодность. Для качественного выполнения таких работ профессионалы выбирают цифровые нивелиры, которые автоматизируют большинство процессов.

Вот основные сценарии, где без проложения нивелирных ходов не обойтись:

• Передача высотной отметки от репера к новым точкам. Это база, с которой начинается любая стройка — нужно "принести" на пустой участок точное значение высоты из официальной государственной сети.
• Контроль уклонов и перепадов. Критически важно при строительстве самотечных канализаций, водопроводов и дорожного полотна. Даже ошибка в несколько сантиметров может привести к тому, что вода не будет уходить, создавая застойные зоны.
• Проверка проектных отметок. На каждом этапе возведения здания геодезист проверяет, на нужной ли высоте залит фундамент, установлены колонны или перекрытия этажей.
• Создание высотной основы для съемки. Для того чтобы карта была точной не только в плане, но и по рельефу, необходимы опорные точки с известными высотами (высотное обоснование).
• Мониторинг деформаций. Нивелирные ходы прокладывают вокруг уже готовых плотин, мостов и дамб, чтобы отслеживать их просадку под нагрузкой. Здесь важна точность до долей миллиметра.

При работе на линейных объектах, таких как железные дороги, нивелирование ведут вдоль всей линии будущего сооружения. Это позволяет составить продольный профиль местности, по которому инженеры рассчитывают объемы насыпей и выемок грунта. Если же нужно подготовить площадку под завод, применяют нивелирование по квадратам, охватывающее всю поверхность участка.

Чтобы понять структуру хода, нужно разобрать его на основные элементы, которые фиксируются в документации. Каждый из этих компонентов играет свою роль в обеспечении итоговой точности:

1. Репер. Это ваша "точка опоры", геодезический знак с уже вычисленной абсолютной высотой. Именно от него мы начинаем наш путь. В России за начало отсчета высот принят нуль Кронштадтского футштока, определяющий средний уровень Балтийского моря.
2. Станция. Конкретное положение, в котором устанавливается нивелир на геодезическом штативе. На одной станции геодезист делает как минимум два измерения: взгляд "назад" (на предыдущую точку) и "вперед" (на следующую).
3. Связующие точки. Точки на земле, на которых по очереди устанавливаются рейки. Они называются связующими, потому что через них высотная отметка передается от одной станции к другой, как в эстафете.
4. Нивелирная рейка. Измерительный инструмент с нанесенной шкалой. Когда визирная ось прибора направлена на неё, специалист фиксирует числовое значение — отсчет.
5. Превышение. Главная цель каждого замера. Это число, показывающее разницу высот между двумя точками. Если оно положительное, мы поднимаемся, если отрицательное — спускаемся.

Все эти данные аккуратно вносятся в полевой журнал. Помните: любая опечатка в цифре на первой станции может привести к тому, что в конце хода вся работа окажется неверной и её придется полностью переделывать.

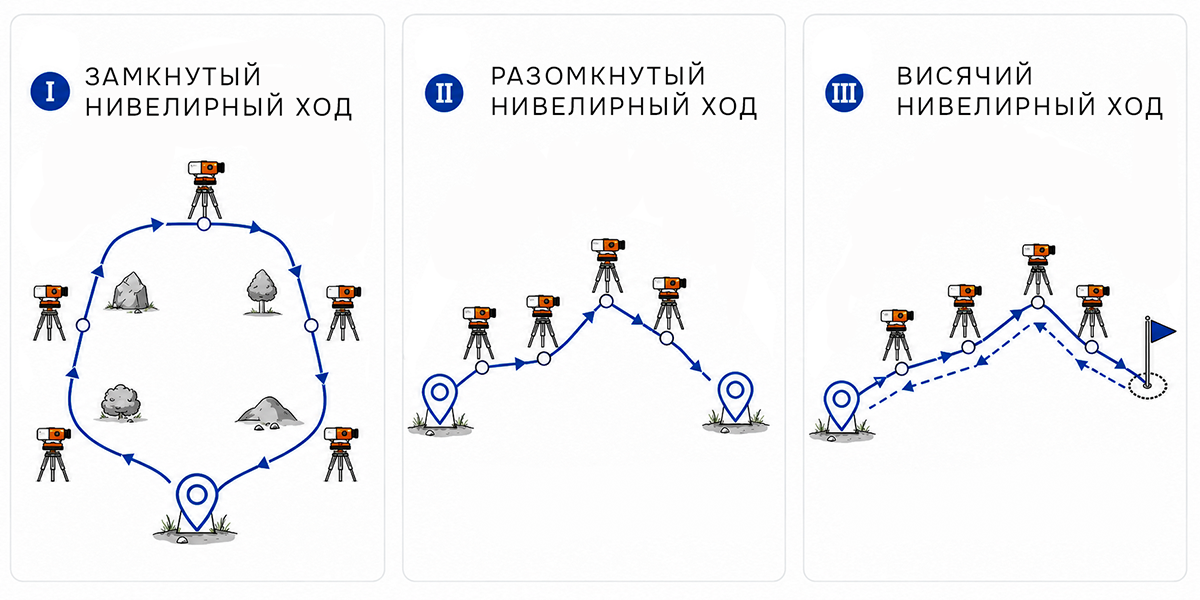

Выбор типа хода зависит от того, насколько важна для нас итоговая проверка данных и каковы условия на объекте.

Замкнутый нивелирный ход

Это стандарт для большинства строительных площадок. Вы начинаете работу на известном репере, обходите по периметру все нужные вам объекты и в итоге возвращаетесь в ту же самую начальную точку. Такая схема позволяет мгновенно проверить качество: в теории сумма всех превышений в таком кольце должна быть равна нулю. Любое отклонение (невязка) сразу сигнализирует о погрешностях в работе.

Разомкнутый нивелирный ход

Такой ход прокладывается между двумя разными реперами — например, репером №1 на одном конце улицы и репером №2 на другом. Это отличный способ передать отметку на значительное расстояние. Контроль здесь тоже надежен: разница между высотами двух реперов из государственного каталога должна совпасть с суммой измеренных нами превышений.

Висячий нивелирный ход

Самый простой, но и самый рискованный вид. Он опирается на известный пункт только в самом начале, а заканчивается на определяемой точке "в никуда". Полноценного математического контроля здесь нет, поэтому малейшая ошибка на любой промежуточной станции сделает финальный результат неверным. Из-за этого висячие ходы допускаются только в исключительных случаях и обязательно прокладываются дважды: в прямом и обратном направлении (туда и обратно).

Процесс прокладки нивелирного хода требует строгой дисциплины. Чтобы избежать ошибок, геодезисты следуют четкому алгоритму действий. Для устойчивости прибора в любых условиях мы рекомендуем использовать алюминиевый штатив RGK S6-N, чьи заостренные наконечники ножек надежно фиксируются даже в рыхлом грунте.

1. Планирование. Находим исходный репер и намечаем путь. Старайтесь выбирать места для станций так, чтобы плечи (расстояния от нивелира до реек) были примерно одинаковыми. Это "правило равенства плеч" позволяет автоматически компенсировать многие внутренние ошибки прибора.
2. Установка. Ставим штатив и крепим нивелир. С помощью подъемных винтов приводим его в рабочее положение — пузырек уровня должен быть строго в центре. Важно, чтобы прибор стоял максимально горизонтально.
3. Снятие отсчета "назад". Помощник ставит рейку на исходный репер. Вы наводите луч нивелира, фокусируетесь и записываете отсчет по шкале.
4. Снятие отсчета "вперед". Помощник переходит на следующую точку хода. Вы разворачиваете прибор, берете отсчет на эту рейку и фиксируете данные.
5. Перемещение. Теперь нивелир переносится на новую станцию. Важный момент: рейка на передней точке должна оставаться на месте! После того как прибор установлен на новом месте, эта рейка становится "задней" для новой станции.
6. Ведение журнала. Все цифры записываются немедленно. Если вы используете современное оборудование, процесс автоматизируется. Например, высокоточный цифровой нивелир FOIF EL302A самостоятельно считывает штрих-код с рейки и сохраняет данные в электронную память, исключая человеческий фактор при записи.

7. Завершение. Процесс повторяется, пока вы не дойдете до конечного репера или не вернетесь к начальному.

Когда полевой этап окончен, начинается этап вычислений (камеральная обработка). Сначала для каждой станции вычисляют рабочее превышение: нужно из отсчета "назад" вычесть отсчет "вперед".

После этого мы сталкиваемся с понятием "невязка". Невязка — это неизбежная погрешность. Она возникает из-за влияния кривизны Земли, колебаний плотности воздуха и мелких случайных ошибок наблюдателя. Для каждого класса точности существуют свои жесткие допуски. Например, для технического нивелирования допустимая невязка часто рассчитывается по формуле fₕдоп = ±50√L (мм), где L — длина хода в километрах.

Если полученная вами невязка укладывается в этот норматив, она распределяется поровну между всеми станциями хода с обратным знаком — этот процесс называется уравниванием. Только после введения этих поправок вычисляется окончательная высотная отметка каждой новой точки по цепочке от предыдущей.

Геодезия — наука точная, и она не прощает небрежности. То, что на первой станции кажется незначительной мелочью в 2-3 миллиметра, к концу длинного хода может превратиться в критическую ошибку в 10 сантиметров.

Основные причины проблем и их последствия:

• Нестабильность основания. Установка штатива на мягкую землю, тающий асфальт или вибрирующую поверхность. Прибор потихоньку проседает, его вертикальное положение меняется прямо во время замера, и все последующие высоты становятся неверными.
• Наклон рейки. Рейка должна стоять строго перпендикулярно земле. Если помощник наклонит её, отсчет по шкале всегда будет больше реального расстояния (эффект гипотенузы). Чтобы этого избежать, используйте качественные нивелирные рейки со встроенными пузырьковыми уровнями.
• Неравенство плеч. Если ставить нивелир слишком близко к одной рейке и далеко от другой, перестают компенсироваться внутренние погрешности визирной линии инструмента. Это главная причина появления систематических ошибок.
• Атмосферные явления. В сильную жару воздух над землей "дрожит". Это марево мешает четко видеть деления на шкале, из-за чего отсчет берется "на глаз" с огромной погрешностью.
• Человеческий фактор. Ошибки при чтении цифр в окуляре или банальная путаница при записи в журнал (например, 1250 вместо 1520).

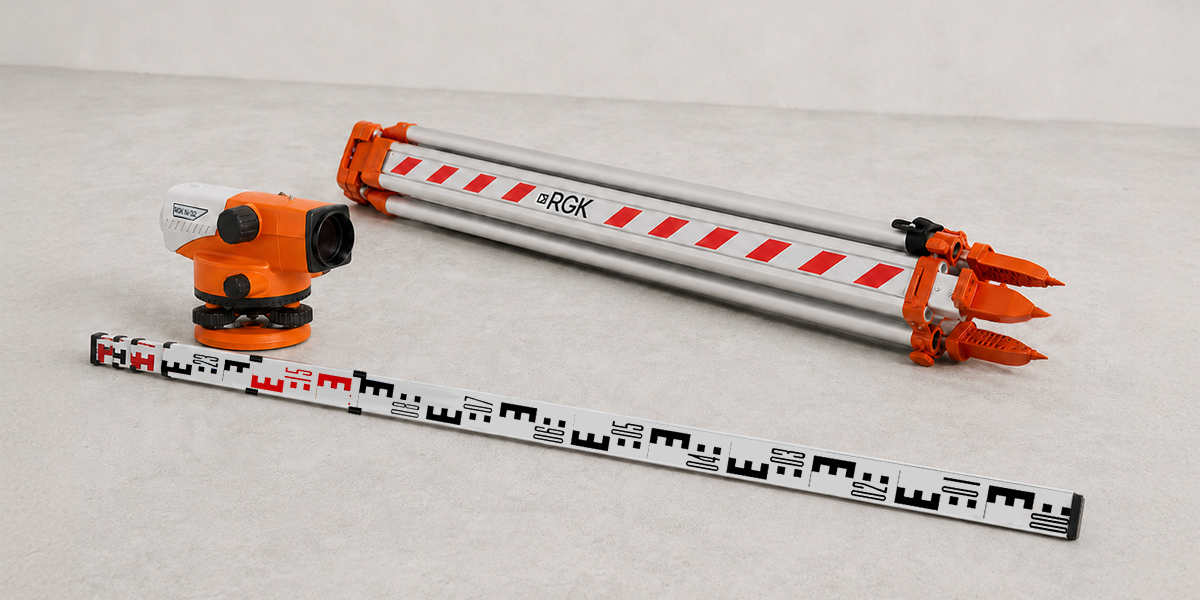

Качество ваших результатов напрямую зависит от того, какой инструмент у вас в руках. Мы рекомендуем выбирать оборудование, внесенное в Госреестр СИ, для обеспечения юридической чистоты измерений.

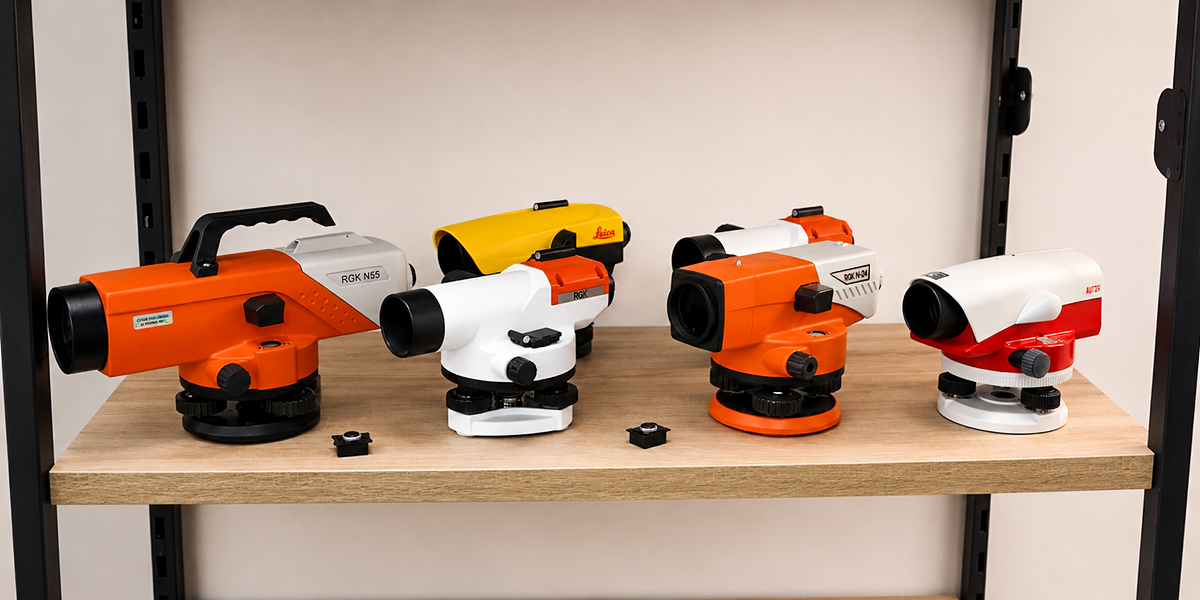

1. Оптический нивелир. Базовый и самый надежный инструмент. Идеальным выбором для стройки станет оптический нивелир RGK N-32. Он обладает 32-кратным увеличением и встроенным компенсатором с магнитным демпфером, который мгновенно "успокаивает" изображение даже при работе рядом с тяжелой техникой.

2. Цифровой прибор. Для тех, кто ценит скорость и хочет полностью исключить ошибки записей, создан высокоточный цифровой нивелир FOIF EL302A. Этот современный аппарат самостоятельно считывает штрих-код с рейки, выполняет расчеты и сохраняет их в электронном виде, что в разы ускоряет измерение.
3. Штатив. Без стабильной опоры точность невозможна. Алюминиевые модели, такие как RGK S6-N, легки в транспортировке и при этом достаточно прочны для ежедневной эксплуатации в суровых полевых условиях.
4. Рейки. Для большинства задач подойдет телескопическая рейка нивелирная RGK TS-5. Она имеет высоту 5 метров, что позволяет работать при больших перепадах рельефа, и снабжена сразу двумя шкалами: классической Е-градуировкой и точной миллиметровой.
5. Полевой журнал. Это документ строгого учета. Записи в нем ведутся четким почерком, обычно карандашом или неразмываемыми чернилами. Журнал позволяет контролировать измерения прямо на месте, проводя постраничный контроль сумм.

Иногда начинающие специалисты путают разные виды геодезических работ. Чтобы вы всегда выбирали правильный метод под задачу, посмотрите на это сравнение:

Как видите, нивелирный ход — это самый точный способ работы именно в вертикальной плоскости, где важен каждый миллиметр.

Нивелирный ход — это стальной каркас точности любого инженерного проекта. Он обеспечивает ту самую надежность, благодаря которой города стоят прочно, а коммуникации работают исправно. Успех проложения хода зависит от трех факторов: грамотно выбранной схемы (замкнутой или разомкнутой), железной дисциплины при снятии отсчетов и, конечно, качества используемого оборудования. Помните, что в геодезии попытка сэкономить на приборах часто оборачивается многократными расходами на переделку всей работы из-за накопленных ошибок.
