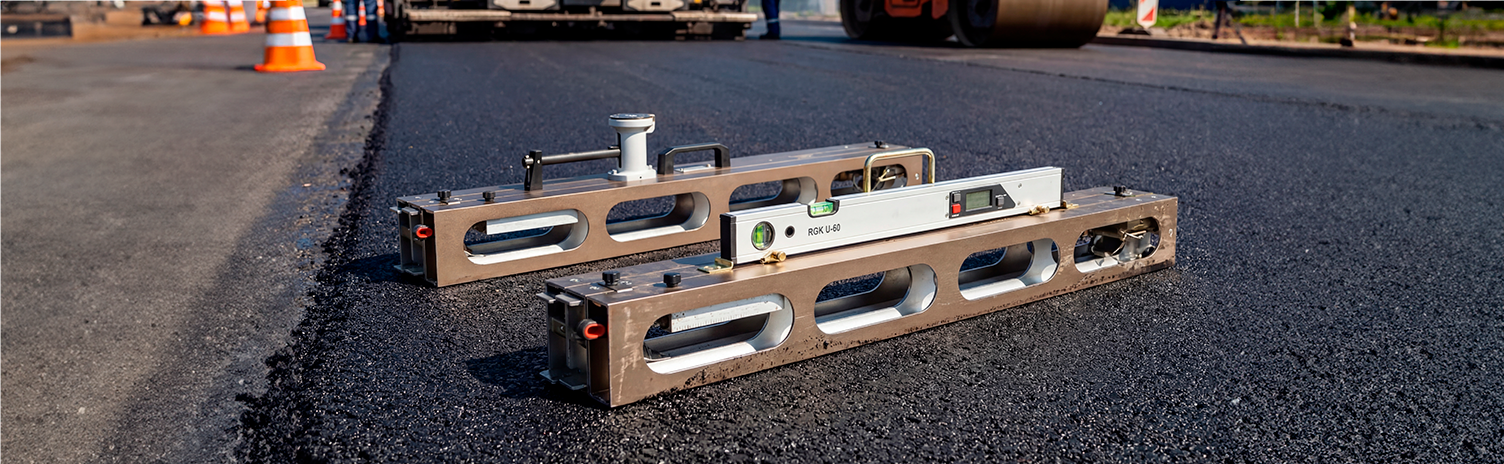

Что такое дорожная рейка и зачем она нужна
Дорожная рейка — это многофункциональный измерительный инструмент, предназначенный для оперативного контроля качества дорожного полотна, взлетно-посадочных полос и других инженерных сооружений. С ее помощью специалисты выявляют дефекты покрытия, определяют крутизну откосов и измеряют поперечные или продольные наклоны. Обо всех тонкостях выбора, конструктивных нюансах и правилах эксплуатации этого прибора мы подробно расскажем далее.
Виды дорожных реек и их особенности
Современный рынок предлагает различные модификации этого инструмента, которые подбираются под конкретные задачи — от бытового контроля на стройплощадке до официальных государственных экспертиз. Чтобы сориентироваться в многообразии, загляните в наш раздел, где представлены лучшие дорожные рейки от проверенных производителей.
Алюминиевые дорожные рейки
Наибольшим спросом пользуется универсальный тип инструмента, изготовленный из анодированного алюминиевого сплава. Этот металл обеспечивает оптимальное сочетание высокой прочности и небольшого веса, который обычно составляет около 10 кг. Благодаря специальной обработке, поверхности получают защитное гальваническое покрытие, предотвращающее коррозию и налипание грязи, что критически важно при работе в полевых условиях.
Телескопические модели
Несмотря на то что классическая складная конструкция (из трех секций) является стандартом, иногда пользователи ищут телескопические варианты. Однако в профессиональной дорожной сфере чаще применяются именно секционные модели, так как они обеспечивают лучшую жесткость и устойчивость геометрии при развертывании на все 3 метра. Фиксация сегментов в таких приборах осуществляется через надежные соединения, что гарантирует высокую достоверность данных.
Рейки с уровнем и без

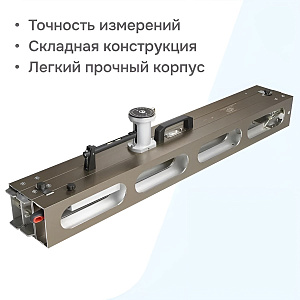

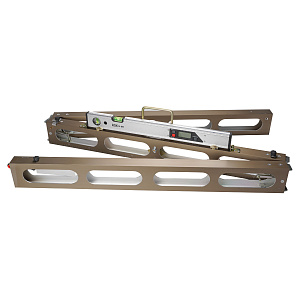

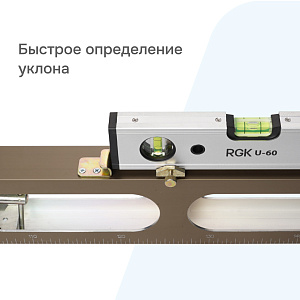

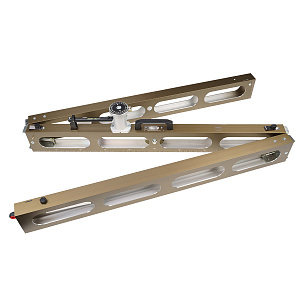

По типу отсчетного устройства приборы делятся на механические и электронные. Механический вариант, такой как дорожная рейка РДУ Кондор, отличается максимальной неприхотливостью и надежностью в жестких климатических условиях. В свою очередь, электронные модификации, например, дорожная рейка РДУ Кондор-Э, оснащены цифровым блоком, где дисплей мгновенно отображает показания уклона, избавляя специалиста от необходимости вручную выравнивать пузырек в колбе.
Конструкция дорожной рейки

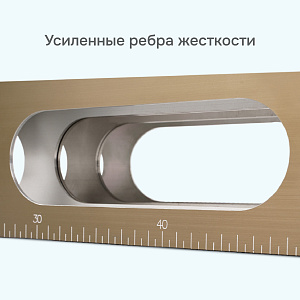

Типичный инструмент представляет собой трехсекционный полый брусок прямоугольного сечения. Внутренние ребра жесткости защищают профиль от прогибов под собственным весом. Основные конструктивные элементы включают в себя:

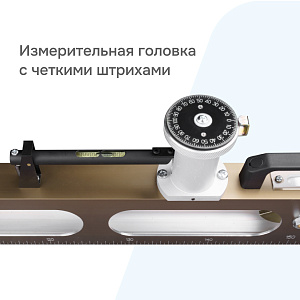

- Измерительную головку с лимбом и винтовой регулировкой для определения уклонов.

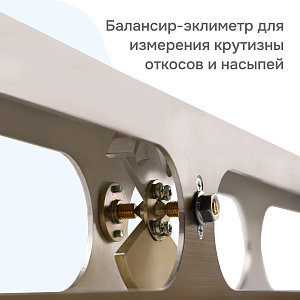

- Встроенный балансир (эклиметр), позволяющий оценивать крутизну насыпей.

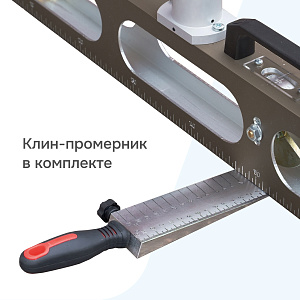

- Съемный клиновой промерник, который прячется во внутреннем отсеке корпуса.
- Специальные стопорные устройства и подпружиненный палец для быстрой сборки.
В комплект поставки практически всегда входит защитный чехол, который оберегает прибор от повреждений при перевозке в багажнике.
Как правильно пользоваться дорожной рейкой
Эффективность работы зависит не только от самого прибора, но и от соблюдения методики замеров, прописанной в ГОСТ.
Подготовка к измерениям
Давайте разберем, как пользоваться дорожной рейкой. Перед началом работ инструмент нужно извлечь из сумки и разложить на ровной площадке. Секции плотно стыкуются, после чего необходимо закрутить все стяжные болты до упора. Если вы используете электронную версию, убедитесь, что цифровой уровень надежно закреплен на штатном месте.

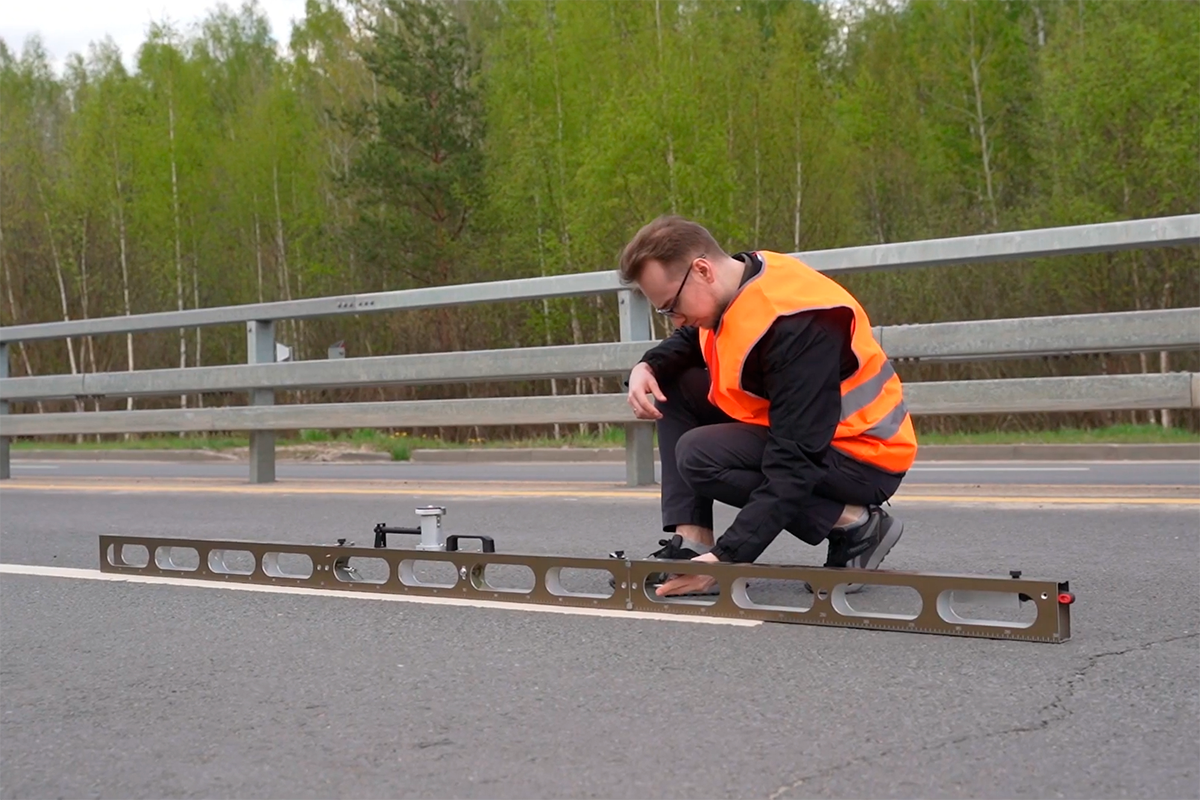

Правильная укладка рейки на поверхность
Прибор располагают либо вдоль продольной оси трассы, либо перпендикулярно ей — в зависимости от цели. Важно, чтобы опорная грань плотно соприкасалась с покрытием без лишнего давления. На корпусе обычно нанесена шкала (с шагом 5 мм), по которой удобно определять линейные параметры дорожных объектов.
Считывание результатов
Если используется механическая модель, вы вращаете колесо головки до момента, пока ампула уровня не покажет горизонт. Полученное значение считывается по шкале лимба. В электронных моделях всё проще: индикаторы сразу выводят цифры на экран, что значительно ускоряет замер.
Проверка ровности поверхности дорожной рейкой
Ровность — ключевой параметр долговечности любой дороги.
Метод контроля просвета

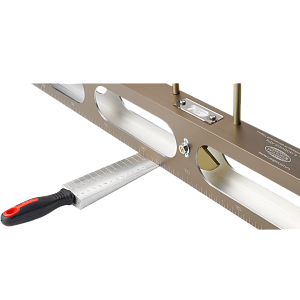

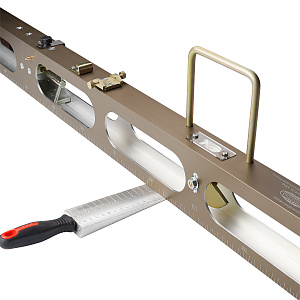

Чтобы найти скрытые неровности, рейку кладут на асфальт и ищут просвет между нижней гранью инструмента и землей. В образовавшийся зазор вставляется клиновой промерник (металлический клин с нанесенной разметкой). По его левой шкале определяют глубину ямы или выбоины, а правая сторона помогает оценить толщину уложенных слоев "пирога" дороги.
Проверка горизонтальности
Для контроля поперечных профилей используются уклономеры. Согласитесь, правильно выдержанный угол наклона полотна — это залог того, что вода не будет скапливаться в лужи, разрушая асфальт.
Работа с дорожной рейкой и нивелиром

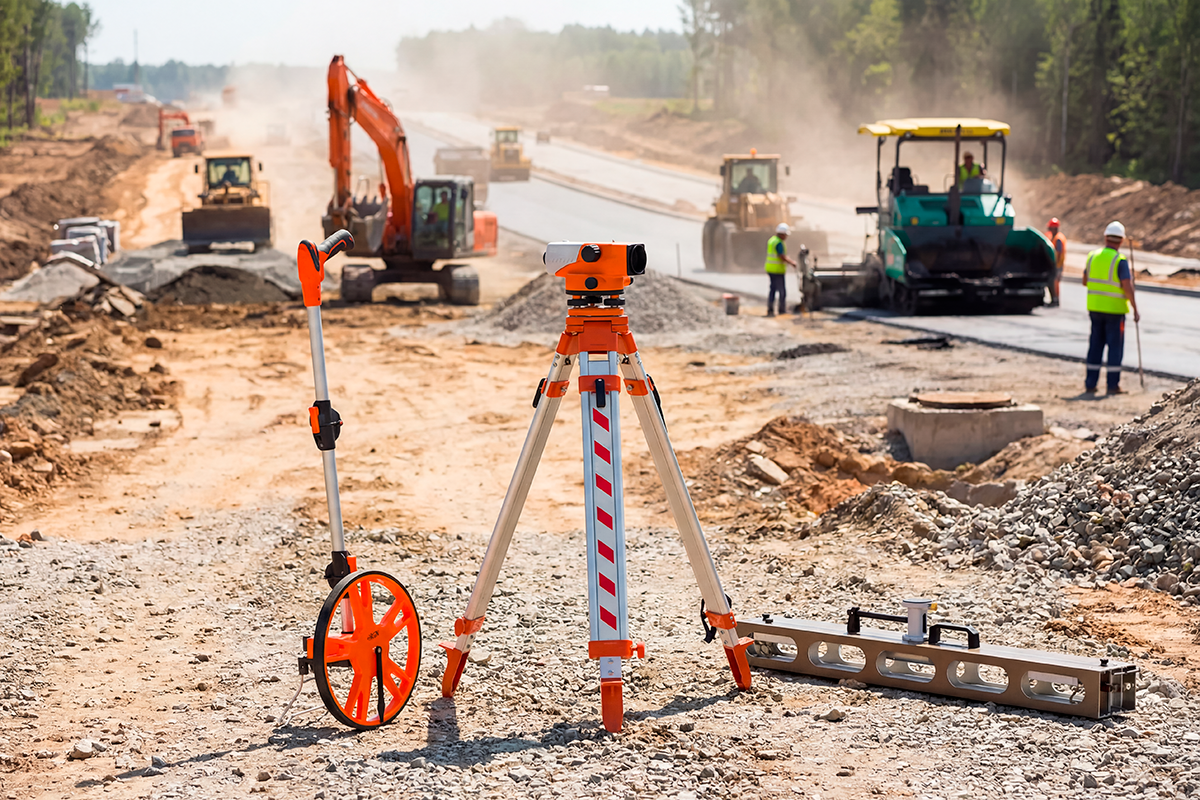

Многие начинающие строители путают эти два инструмента. Если нивелир служит для определения высотных отметок на больших площадях, то рейка — это приспособление для локального и детального изучения поверхности. Однако на объектах они часто работают в паре: нивелир задает общие точки, а дорожный инструмент проверяет микрорельеф между ними.
Частые ошибки при использовании дорожной рейки
Даже самый точный цельнометаллический или композитный инструмент может давать погрешности, если игнорировать правила:
- Использование не до конца затянутых соединений секций.
- Работа с загрязненным профилем или поврежденным клином.
- Отказ от регулярной проверки "нулевого" положения уровня.
- Игнорирование температурного режима.
Точность измерений и требования к работе
Профессиональный инструмент обязан соответствовать жестким нормам, иначе его характеристики не позволят составить официальный акт. Предельное отклонение от прямолинейности для трехметрового прибора не должно превышать ничтожных долей миллиметра. Именно поэтому профессионалы выбирают компактные, но поверенные приборы, внесенные в Госреестр.
Где применяется дорожная рейка на практике
Сфера использования гораздо шире, чем просто укладка асфальта. Эти компактные помощники востребованы в геодезии, при приемке полов в складских комплексах, а также в судебно-технической экспертизе после ДТП.
Часто задаваемые вопросы
Какой длины должна быть дорожная рейка?
Стандартом считается длина в 3000 мм, что соответствует ширине одной дорожной полосы.
Какие инструменты дополняют функционал рейки?

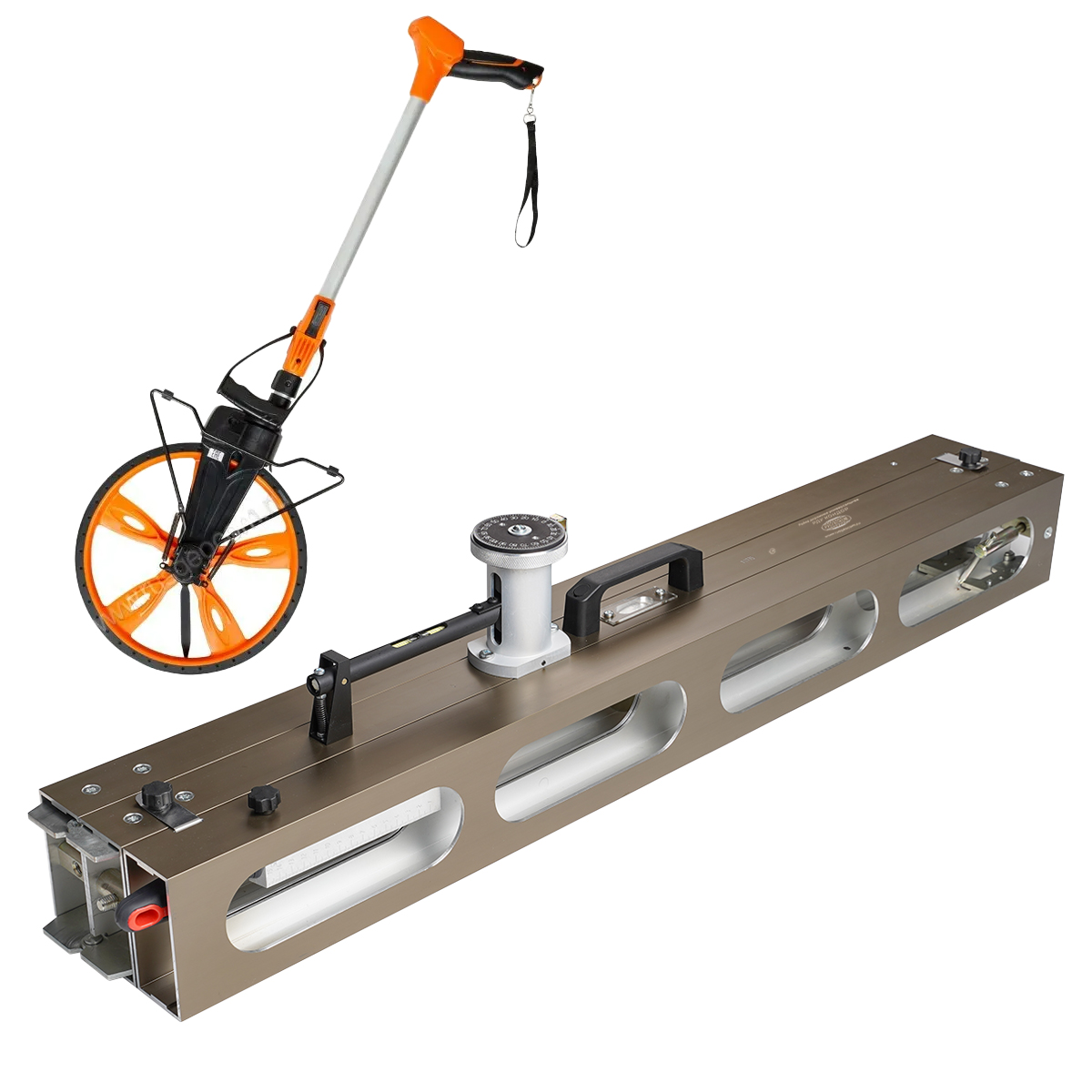

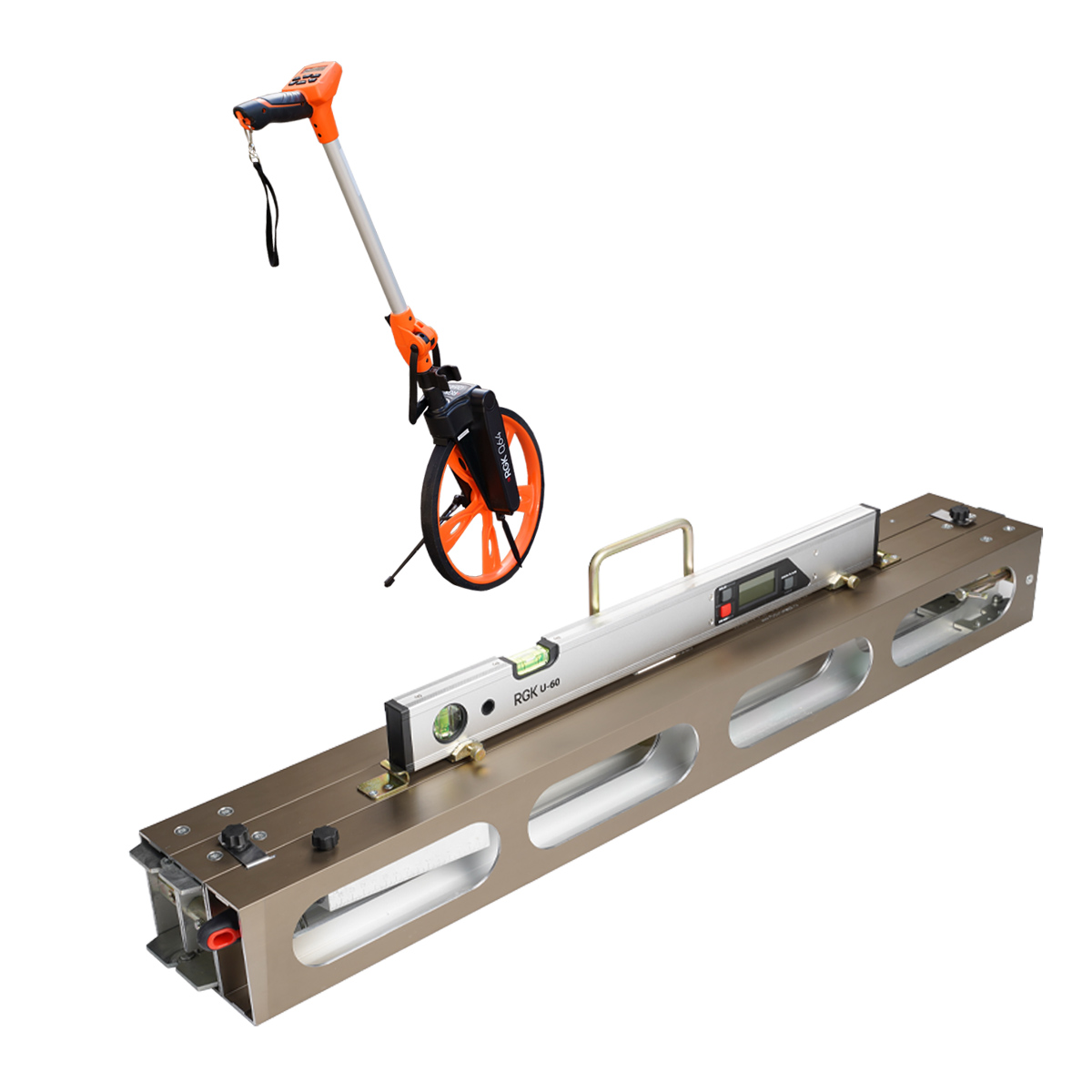

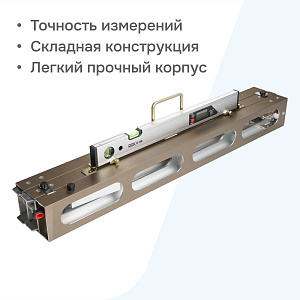

При комплексном подходе к обустройству территорий мы рекомендуем обратить внимание на готовые комплекты. Например, дорожная рейка РДУ Кондор с поверкой + дорожное колесо RGK Q64 с поверкой или продвинутый вариант дорожная рейка РДУ Кондор-Э с поверкой + дорожное колесо RGK Q64 с поверкой, которые закроют все потребности по замеру дистанций и неровностей.
Как часто нужно проверять точность дорожной реки?
Обычно контроль и поверка проводятся один раз в год, чтобы подтвердить, что характеристики прибора не изменились.
Чем отличается дорожная рейка от строительного нивелира?
Рейка — это контактный инструмент для проверки геометрии поверхности и уклонов на коротком отрезке, а нивелир — оптический или лазерный прибор для передачи высот на расстоянии.
Можно ли использовать дорожную рейку для работы на больших расстояниях?
Нет, это прибор для локального контроля в пределах своего трехметрового корпуса.
Заключение
