Точность тахеометра

Точность тахеометра — это сочетание угловой (1″–9″) и линейной погрешности (±1–3 мм + ppm), которые определяют, насколько корректно станция измеряет направления и расстояния. На результат влияют класс оборудования, погодные условия, тип отражателя, квалификация оператора и качество настройки прибора.

Современные электронные тахеометры с автоматической компенсацией, фильтрацией помех и стабильной угловой точностью значительно повышают повторяемость, так как уменьшают влияние внешних и внутренних случайных факторов.

Угловая точность — это ключевой технический параметр, который определяет внутреннюю погрешность прибора и его способность измерить угол максимально близко к истинному значению. Проще говоря, это показатель того, насколько тонко и стабильно тахеометр способен “навестись” на цель и зафиксировать ее положение. Это главный индикатор класса и назначения геодезического прибора.

Данная метрика выражается в угловых секундах (″) и у современных электронных приборов обычно находится в диапазоне от 1″ до 9″. Чем меньше значение, тем выше точность определения направления. Угловая точность напрямую зависит от качества лимба (градуированного диска, с которого считывается отсчет), а также от чувствительности электронно-оптической системы.

Угловая погрешность не остается абстрактной величиной — она становится линейной ошибкой на местности. И чем больше расстояние до объекта, тем заметнее отклонение.

Вывод: если вам нужна миллиметровая точность на больших расстояниях (например, при разбивке фасада высотного здания), требуется прибор с минимальным значением угловой погрешности.

Чем угловая точность отличается от повторяемости?

Угловая точность — это паспортный, теоретически возможный потенциал тахеометра.

Повторяемость — это стабильность реальных измерений. Современные тахеометры с компенсацией наклона помогают прибору достигать заявленной точности на практике, уменьшая влияние ветра, вибраций и случайных факторов.

Линейная или дальномерная точность — это показатель того, насколько близко измеренное тахеометром расстояние до цели соответствует истинному значению. Она характеризует качество встроенного электронного дальномера (ЭДМ).

Производители выражают ее в миллиметрах или формулой вроде ±(2 мм + 2 ppm). Постоянная ошибка (мм) присутствует при любом измерении. Она связана с погрешностью определения фазы измеряемого сигнала и аддитивной поправкой (центр прибора/отражателя). Показатель ppm (частей на миллион) растет вместе с расстоянием. То есть на коротких дистанциях тахеометр работает практически идеально, а на больших расстояниях небольшая погрешность все же накапливается. Связан с атмосферными условиями (температурой, давлением) и их влиянием на скорость света, а также стабильностью частоты ЭДМ.

Вывод: чем ниже значение линейной точности, тем более уверенно можно строить разбивочную сеть, выносить точки или контролировать геометрию объекта. На небольших участках разница может быть незаметна, но в инженерных задачах, где важны десятки метров и строгие допуски, этот параметр играет ключевую роль.

Практический пример расчета:

Допустим, у прибора заявленная линейная точность:

± (2 мм + 2 ppm)

Расстояние до цели: 300 м

      1. Перевод ppm:

2 ppm = 2 мм на 1000 м

Для 300 м:

2 * 300 / 1000 = 0,6 мм

      2. Итоговая СКП:

2 мм + 0,6 мм = 2,6 мм

Значит на дистанции 300 м инструмент даст погрешность порядка ±2,6 мм. Для расстояния 10 м погрешность была бы примерно ±2,02 мм, потому что вклад ppm на малых дистанциях практически не ощутим.

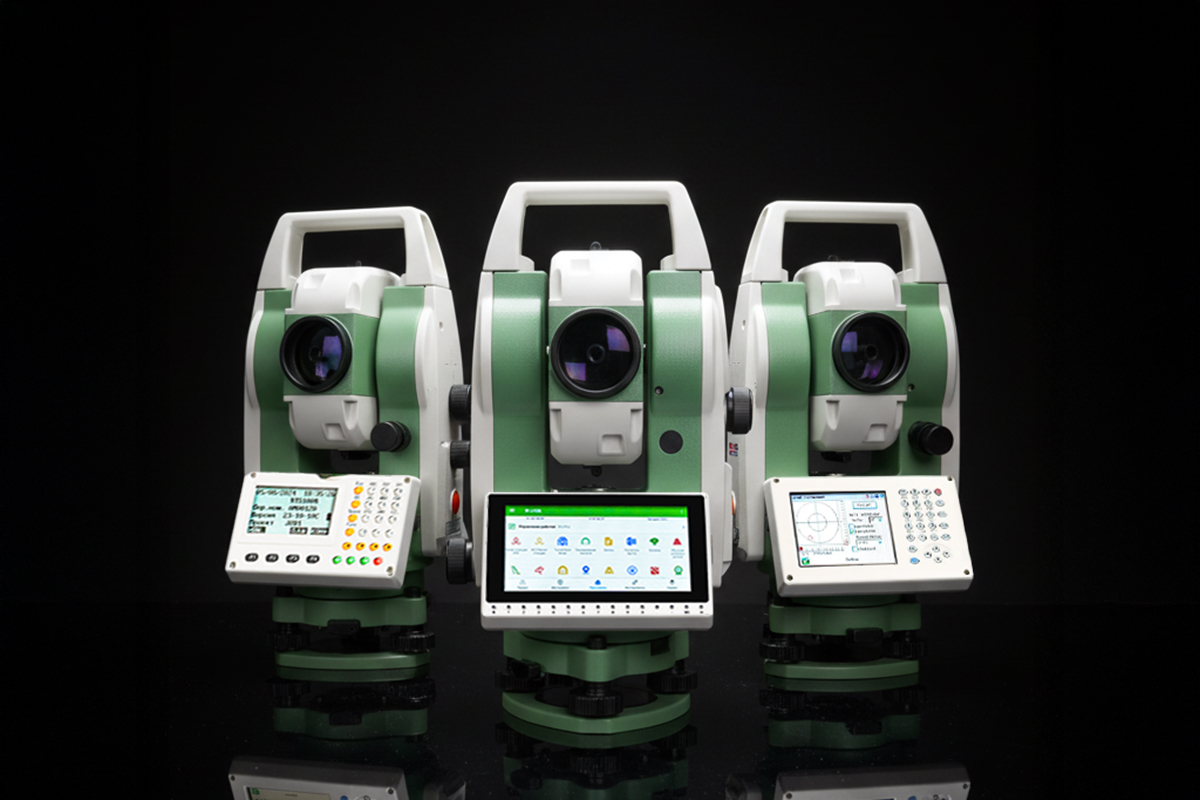

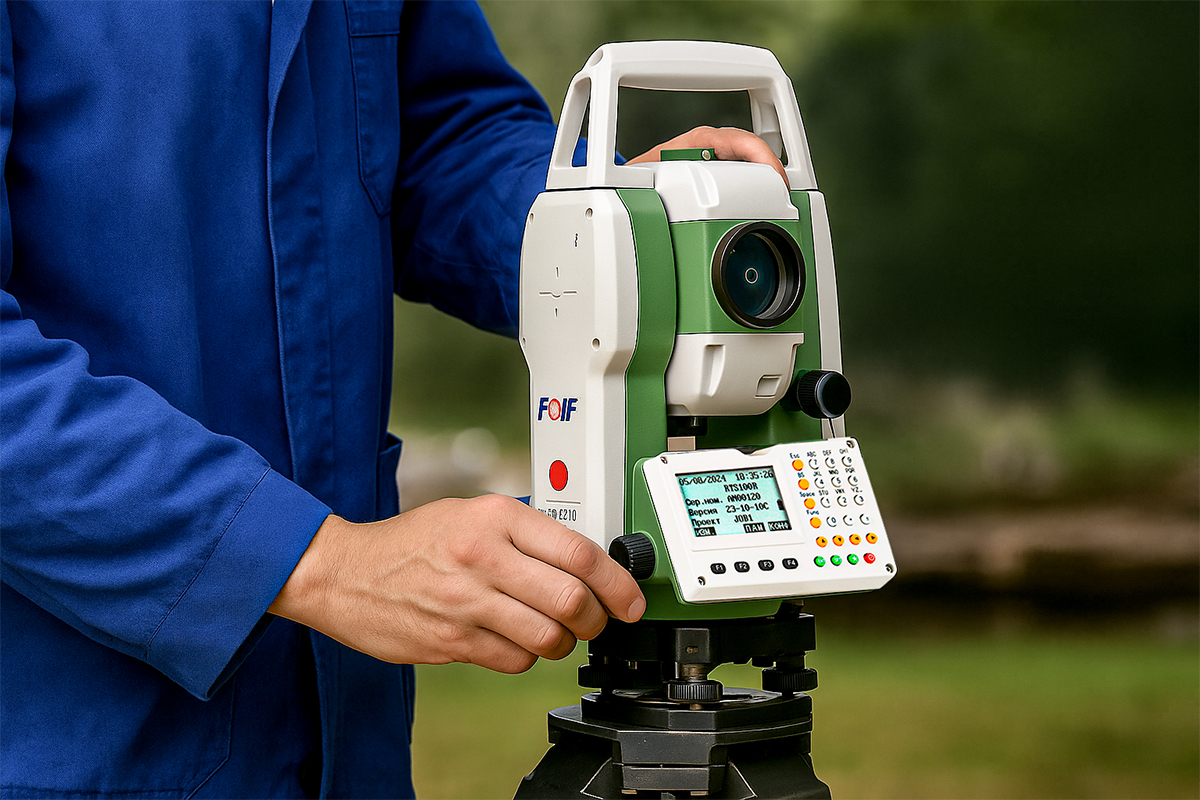

Классификация тахеометров основана главным образом на их заявленной угловой точности. Производители могут использовать разные названия, но общая градация выглядит следующим образом:

Пояснения к классам:

Классификация по производителям. У разных брендов названия классов точности могут отличаться, однако сами технические показатели — угловая точность и линейная погрешность — остаются универсальными и позволяют корректно сравнивать модели между собой.

Взаимосвязь параметров. Чем выше (хуже) угловая точность — например, от 1″ к 7″ — тем больше становится и линейная ошибка на местности в миллиметрах. Это закономерно: оба параметра определяются общим уровнем оптики, электроники и механики, а значит — качеством и ценой прибора.

Роботизированные тахеометры. Такие приборы могут относиться к любому классу точности, но чаще всего попадают в инженерный или прецизионный сегмент, поскольку применяются в задачах, где требуется максимальная скорость и стабильность измерений.

Допустимая погрешность тахеометра определяется двумя уровнями:

во-первых, требованиями ГОСТ, которые задают класс точности самого прибора,

во-вторых, строительными нормами (СП/СНиП), которые регламентируют точность конечного результата геодезических работ на объекте.

Допустимая погрешность по ГОСТ (класс прибора)

ГОСТ Р 51774-2001 “Тахеометры электронные” устанавливает предельные значения средней квадратической погрешности (СКП) для разных типов приборов. Этот документ определяет, какую точность должен обеспечивать исправный и поверенный тахеометр.

Типы тахеометров по ГОСТ и их допустимые ошибки:

Та2 — точный (инженерный) класс

• Угловая СКП: 2″
• Линейная точность: ≤ ±(2 мм + 1 ppm × D)

Та5 — стандартный точный класс

• Угловая СКП: 5″
• Линейная точность: ≤ ±(5 мм + 3 ppm × D)

Та20 — технический класс

• Угловая СКП: 20″
• Линейная точность: ≤ ±(10 мм + 5 ppm × D)

Важно: заявленная точность (например, “2″”) отражает предельную среднюю квадратическую погрешность, подтвержденную в лабораторных условиях по методике “одним приемом”.

Допустимая погрешность по практике строительства (СП/СНиП)

В реальных условиях погрешность определяется не классом прибора, а требованиями конкретного проекта и нормами СП 126.13330.2012 “Геодезические работы в строительстве” (актуализированная редакция СНиП 3.01.03-84).

Типовые требования к точности:

Взаимосвязь параметров. Чем выше (хуже) угловая точность — например, от 1″ к 7″ — тем больше становится и линейная ошибка на местности в миллиметрах. Это закономерно: оба параметра определяются общим уровнем оптики, электроники и механики, а значит — качеством и ценой прибора.

Создание разбивочной основы

• Относительная ошибка: не более 1/10 000 для зданий I–II классов.
• Типичный ориентир: ~ ±3 мм на 30 м.

Вынос осей здания

• Погрешность геодезиста не должна превышать 1/3 строительного допуска.
• Пример: при допуске ±10 мм инструментальная ошибка должна быть ≤ ±3 мм.

Монтаж сборных конструкций

• Требования к плановому положению колонн и элементов.
• Типичный допуск: ±5 мм для большинства объектов.

Ключевой принцип строительной геодезии — “правило тройного запаса”

Ошибка измерений должна быть в 3–5 раз меньше, чем допускаемое отклонение конструкции.

Это гарантирует, что итоговые погрешности не выйдут за рамки требований проекта.

Вывод: Для большинства строительных задач — разбивка, вынос осей, генплан, монтаж — оптимальны тахеометры с угловой точностью 2″–5″.

Именно они позволяют обеспечить инструментальную точность в пределах, необходимых по СП, без избыточных затрат на оборудование.

Внешние и природные факторы

Температура воздуха и самого прибора.

Изменение температуры напрямую влияет на скорость прохождения лазерного луча в воздухе, поэтому линейная точность начинает “плыть”, если метеопоправки не введены точно. Температурные перепады воздействуют и на угловые измерения: металл и стекло в конструкции тахеометра расширяются и сжимаются, что ухудшает стабильность вертикального и горизонтального круга.

Дальность до цели.

Чем больше расстояние, тем заметнее становятся любые ошибки. Небольшое отклонение, почти незаметное на 50–100 метрах, на дистанции в несколько сотен метров превращается в ощутимую погрешность. Рост расстояния усиливает и линейные, и угловые ошибки одновременно.

Атмосферная рефракция.

Это явление возникает из-за того, что воздушные слои прогреваются по-разному. Луч визирования буквально изгибается, особенно если проходит близко к нагретому асфальту или грунту. В результате искажаются вертикальные углы и превышения, что особенно критично при работе на длинных линиях или при высотных построениях.

Взаимосвязь параметров. Чем выше (хуже) угловая точность — например, от 1″ к 7″ — тем больше становится и линейная ошибка на местности в миллиметрах. Это закономерно: оба параметра определяются общим уровнем оптики, электроники и механики, а значит — качеством и ценой прибора.

Атмосферные условия — давление и влажность.

Эти параметры вместе с температурой определяют показатель преломления воздуха. Если они измерены неточно или вообще не введены в прибор, возрастает погрешность в измерении расстояний. Именно поэтому корректные метеоданные — обязательное условие для стабильной линейной точности.

Инструментальные и методические факторы

Эта группа погрешностей возникает из-за особенностей самого прибора, качества настройки или действий оператора. В отличие от атмосферных условий, многие из них можно полностью исключить грамотной подготовкой и аккуратной работой.

Отражатель и его корректная установка.

Каждая призма имеет свою поправку — постоянную величину, которую прибор должен учитывать при измерениях. Если она введена неправильно, линейная ошибка будет повторяться в каждом измерении. Наклон или неправильное положение отражателя тоже ухудшают качество сигнала и снижают точность, особенно на дальних дистанциях.

Навыки оператора.

Неточное наведение на центр, спешка при вводе высот инструмента и отражателя, путаница в метеоданных или настройках — все это приводит к систематическим смещениям.

Взаимосвязь параметров.

Чем выше (хуже) угловая точность — например, от 1″ к 7″ — тем больше становится и линейная ошибка на местности в миллиметрах. Это закономерно: оба параметра определяются общим уровнем оптики, электроники и механики, а значит — качеством и ценой прибора.

Состояние и устойчивость штатива.

Даже идеальный прибор дает плохие результаты, если стоит на нестабильной опоре. Мягкий грунт, вибрации от транспорта, сильный ветер или недостаточно затянутые крепления штатива вызывают микросмещения станции. Это снижает повторяемость измерений и ухудшает как угловую, так и линейную точность.

Ошибки центрирования и горизонтирования.

Одна из самых опасных групп ошибок. Если станция не стоит строго над точкой или не выровнена по горизонту, все последующие измерения будут систематически смещены. И чем дальше расположена измеряемая точка, тем больше становится итоговое отклонение.

Режим работы дальномера.

Безотражательные измерения всегда менее точны: лазер сильнее “шумит”, зависим от цвета, фактуры и угла поверхности. На светлом бетоне прибор работает стабильнее, на темных или матовых материалах — хуже. Поэтому при ответственных задачах предпочтителен обычный режим по призме.

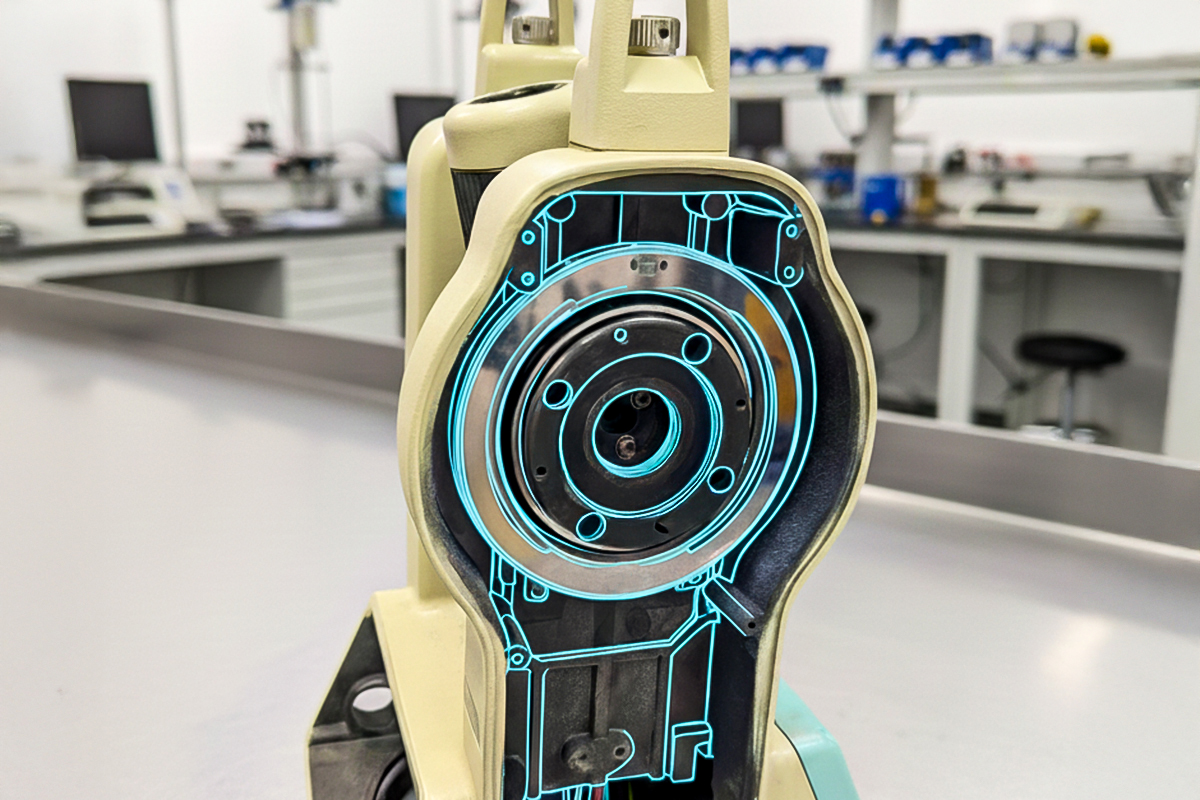

Внутренние инструментальные ошибки прибора.

Это те неточности, которые появляются из-за особенностей механики и оптики тахеометра. Часть из них устраняется юстировкой в сервисном центре, а часть — правильной методикой измерений. Именно поэтому даже исправный прибор требует периодической проверки и работы “круг лево/круг право” для контроля внутренних отклонений.

Как минимизировать влияние внешних и методических факторов на конечную точность измерений мы рассказываем в статье “Как пользоваться тахеометром: подробная инструкция и советы по работе”.

При выборе тахеометра важно согласовать точностные характеристики прибора с задачами, которые нужно будет решать — чтобы не переплатить за “превышающую” точность, но и не недобрать до требуемых допусков.

Как использовать эту таблицу на практике

      1.   Определите задачи проекта.

Если ваши работы требуют высокой точности, выбирайте модели с низким линейным и угловым разбросом — например, FOIF RTS 362.

      2.    Оцените дистанции съемки и условия.

Для линейных, протяженных участков выгоден мощный дальномер. FOIF RTS 102N с ±2 мм может быть достаточен для типичных строительных задач.

Учитывайте удобство и скорость работы.

Если вам важна скорость, интеграция с ПО, минимизация станций и гибкость — FOIF RTS 362N на Android даст преимущество за счет своего ПО и возможности измерять без опорных точек.

Взаимосвязь параметров. Чем выше (хуже) угловая точность — например, от 1″ к 7″ — тем больше становится и линейная ошибка на местности в миллиметрах. Это закономерно: оба параметра определяются общим уровнем оптики, электроники и механики, а значит — качеством и ценой прибора.

Сравните цену и окупаемость. Иногда “дорого = точнее” оправдано, но если проект допускает чуть большую погрешность, можно сэкономить на оборудовании без снижения качества итоговой геодезии. Более подробные обзоры самых популярных моделей смотрите в “Рейтинге тахеометров” от РУСГЕКОМ.

FAQ

Почему точность тахеометра, заявленная в спецификации, ниже в полевых условиях?

В паспорте указывается точность при идеальных лабораторных условиях, а в реальности ее ухудшают факторы: качество центрирования, стабилизация прибора, метеоусловия, вибрации штатива и отражатель.

Зачем указывать “константу призмы”?

Призмы имеют свою поправку. Если ее неправильно ввести в тахеометр, систематическая ошибка линейного измерения будет постоянной.

Что делать, если тахеометр показывает разные результаты на одном и том же месте (“прямо-обратно”)?

Это может свидетельствовать о несоосности механики — нужно проверить коллимацию, уровни и провести измерения в двух положениях круга для выявления и коррекции ошибки.

Можно ли использовать тахеометр без призмы — и насколько это влияет на точность?

Можно, но точность при безотражательных измерениях существенно ниже: ошибка возрастает из-за слабого сигнала, качества отражения поверхности и других факторов.

Нужно ли вводить давление и влажность?

Да, если требуется приличная точность. Эти параметры используются для расчета коэффициента преломления воздуха. Если оставить значения по умолчанию, погрешность измерений на дистанциях 200–300 м уже заметна.

Почему тахеометр показывает разную дальность и точность в безотражательном режиме?

Без отражателя луч частично поглощается поверхностью. На темных, матовых или неровных материалах дальность резко падает, а погрешность растет — это нормальное поведение ЭДМ.

Как часто нужно проверять и юстировать тахеометр, чтобы сохранить точность?

• перед первой полевой эксплуатацией после покупки,
• после длительного хранения или транспортировки,
• если температура, в которой хранится прибор, сильно отличалась от рабочей (разница > 10°C).

Регулярная проверка центрирования, горизонтирования и использование методики “лицо–оборот” помогает контролировать систематические ошибки прибора. Кроме этого, тахеометр должен проходить обязательную ежегодную поверку в сертифицированном сервисном центре.

Проверка угловой точности

Метод: проверка коллимационной ошибки

Эта ошибка (неперпендикулярность визирной оси) является главной систематической погрешностью угла.

• Установите тахеометр и надежно горизонтируйте. Выберите дальнюю, четкую цель (200–300 м).
• Наведитесь на цель в положении КЛ и запишите горизонтальный угол.
• Переведите прибор через зенит, наведитесь на цель в положении КП и запишите угол.
• Разность между отсчетами в двух положениях должна быть близка к 180°.

Если ошибка превышает удвоенную заявленную угловую точность прибора, тахеометр нужно юстировать через меню или отправить на поверку.

Проверка линейной точности (поправки)

Метод: измерение на базовой линии (Полигон)

• Забейте три точки (А, В, С) на одной линии с известными расстояниями, например, AB ≈ 50 м, BC ≈ 50 м.
• Установите тахеометр в точку A и измерьте D_AB и D_AC.
• Измеренное расстояние D_BC должно быть равно разности D_AC и D_AB.

Если отклонение превышает допустимый допуск (например, ±3 мм), необходимо скорректировать константу прибора.

Проверка повторяемости

Позволяет оценить случайную погрешность и стабильность прибора:

• Выполните 5–7 измерений угла и расстояния на одну и ту же цель без изменения станции.
• Все значения должны находиться в узком диапазоне.
• Разница между максимальным и минимальным измерением не должна превышать удвоенную заявленную СКП. Большой разброс может указывать на нестабильность штатива, плохое визирование или проблемы с прибором.
