Обслуживание и уход за оптическими нивелирами

Оптический нивелир — это прибор для высокоточного определения разности высот и построения горизонтальных плоскостей, который считается одним из самых надежных инструментов для строительных и геодезических работ. Однако даже стойкая оптика постепенно теряет точность, если за ней не ухаживать. Пыль, вибрации, перепады температуры, влажность и неправильное хранение со временем приводят к погрешностям, а значит — к переделкам и лишним затратам.

В этой статье мы собрали четкие и практические рекомендации, которые помогут сохранить заводскую точность прибора на годы. Далее мы детально разберем все аспекты обслуживания инструмента и поделимся важными советами по правильному уходу и хранению нивелиров.

Влияние температуры, влажности и пыли

Резкие перепады температуры незаметно меняют геометрию корпуса нивелира, влияя на положение оптики. Самым критичным фактором, связанным с тепловым воздействием, является рефракция. Это искривление луча визирования, вызванное неравномерным нагревом воздуха, особенно вблизи поверхности земли (на высоте до 0,5 м). В солнечный день или над нагретым асфальтом горячие воздушные потоки искажают линию наблюдения, что неизбежно приводит к погрешностям в показаниях рейки.

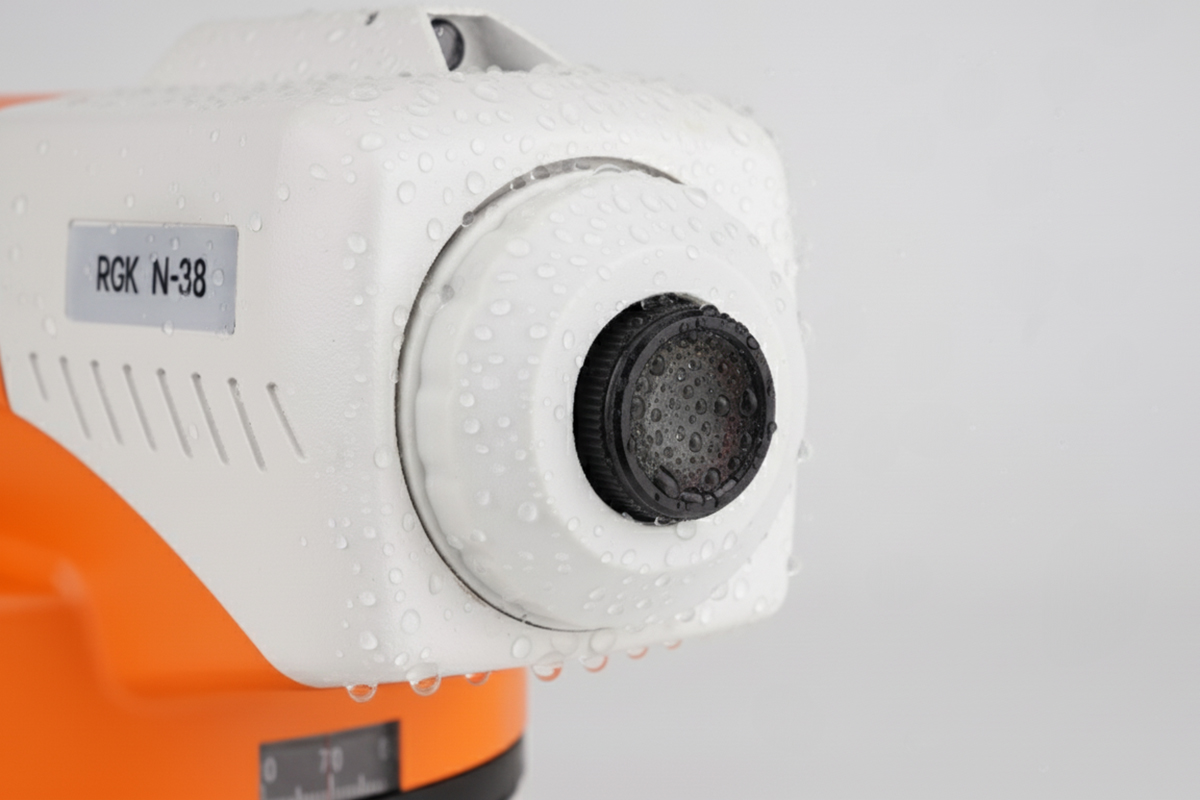

Повышенная влажность — это двойной риск: она может вызвать запотевание линз, снижая контрастность, а при недостаточной герметичности корпуса ведет к проникновению влаги внутрь и последующей коррозии механизмов. Аналогично, пыль, оседая на оптике (объективе и окуляре), снижает светопропускание и четкость, что значительно затрудняет точное снятие отсчета.

Ошибки установки на штативе

Неправильная установка нивелира на треноге — одна из самых частых причин потери точности. Если штатив стоит на рыхлом или неровном грунте, ножки постепенно проседают, и прибор едва заметно смещается, а вместе с ним отклоняется и горизонт.

На точность влияет и недостаточная фиксация головки штатива: малейший люфт приводит к тем же ошибкам, что и сильная вибрация от работы тяжелой техники или сильного ветра. Даже перекос площадки, вызванный спешкой при выставлении по уровню, отражается на результатах — прибор формально "стоит", но работает уже с погрешностью. Все это приводит к тому, что измерения перестают быть стабильными, а любые вычисления теряют смысл.

Для работы в жестких строительных условиях выбирайте профессиональные модели с надежной конструкцией и качественной оптикой, как, например, нивелир RGK N-32. ​Его ключевое преимущество — это маятниковый компенсатор с магнитным демпфером. На стройплощадке, когда рядом работает тяжелая техника и создает интенсивные вибрации, прибор отлично гасит даже такие колебания.

Кроме того, RGK N-32 имеет широкий рабочий диапазон (\±15') и защищен прочным металлическим корпусом с классом герметичности IPX6.

Состояние оптики

Качество оптики напрямую определяет точность работы нивелира, поэтому любое загрязнение или повреждение сразу отражается на результатах. Пыль, отпечатки пальцев, капли дождя и микроскопические царапины ухудшают прозрачность линз, рассеивают световой поток и делают изображение рейки менее четким.

Даже небольшое затемнение или мутность в окуляре приводит к тому, что оператор не может точно навести прибор, а значит — неизбежно допускает ошибки в отчетах. Ситуацию усугубляют и внутренние дефекты, например конденсат, который появляется при резких перепадах температуры. Именно состояние оптики чаще всего становится причиной систематических погрешностей.

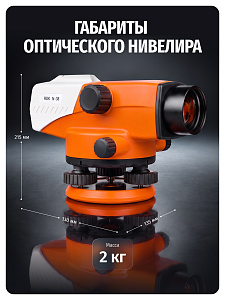

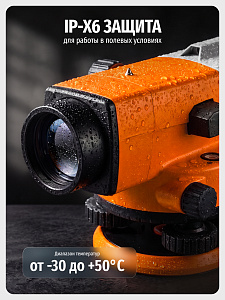

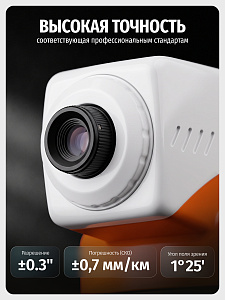

При работе с нивелирами четкость изображения играет ключевую роль. Обратите внимание на RGK N-38: у этой модели хорошая, светлая оптика с уверенной резкостью даже при слабом освещении. Производитель дополнительно усилил конструкцию и защиту прибора, так что линзы надежно закрыты, а сам нивелир сохраняет точность даже при регулярных выездах на объект. Помните, что даже самая качественная оптика нуждается в правильном и регулярном уходе.

Мелкие люфты и износ механики

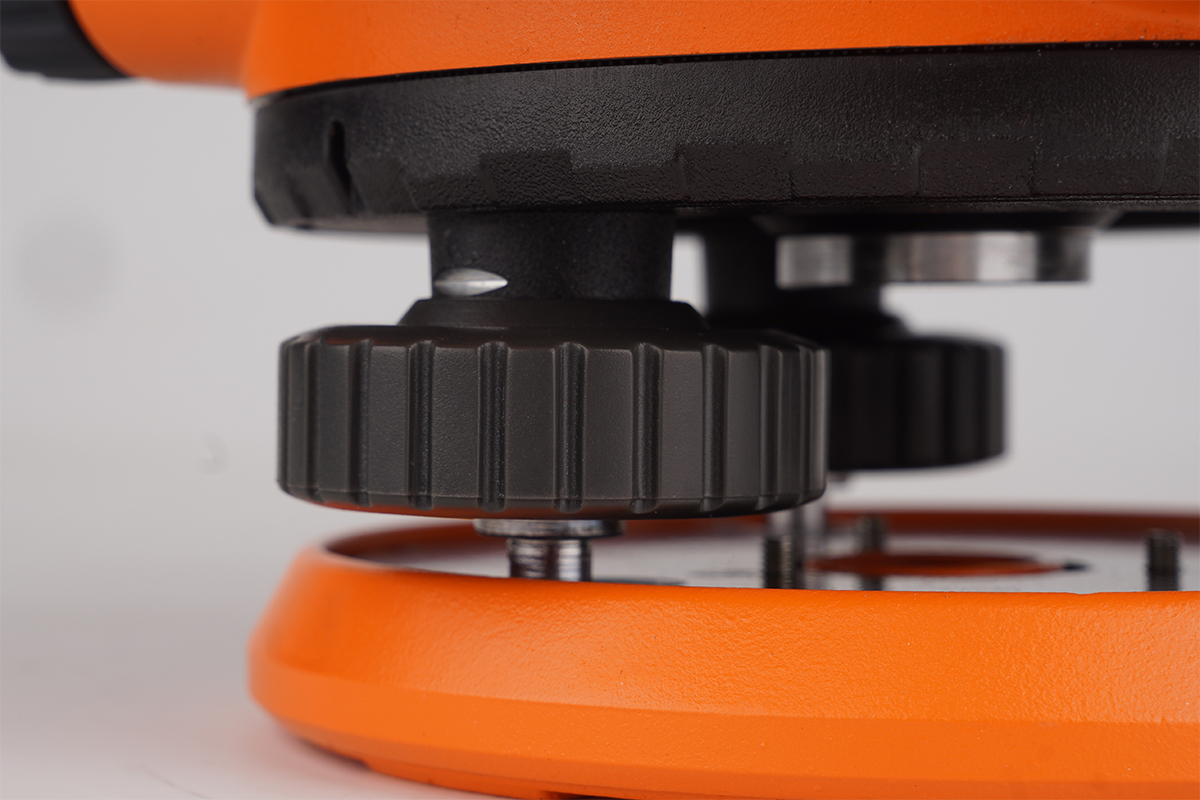

Не только внешние условия, но и естественный износ инструмента со временем снижает его точность. Оптический нивелир состоит из множества подвижных и крепежных элементов (устройство прибора подробно описано в статье: “Как пользоваться оптическим нивелиром”.) Частая работа в полевых условиях, транспортировка и регулярные нагрузки на трегер и юстировочные винты приводят к появлению мелких люфтов в механике.

Эти едва заметные смещения особенно опасны, поскольку они накапливаются и влияют на стабильность компенсатора. Компенсатор, который должен мгновенно устанавливать линию визирования в горизонт, начинает колебаться дольше обычного или устанавливается с небольшой, но систематической ошибкой.

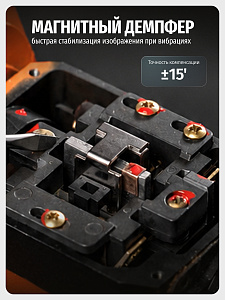

Защита компенсаторов в оптических нивелирах включает несколько уровней: пыле- и влагозащитный корпус (IP-класс), внутреннюю защитную капсулу и подвесную конструкцию, а сам прибор дополнительно закрыт ударопрочным корпусом. Однако даже такая многоуровневая схема не делает компенсатор полностью герметичным. При неправильном хранении, работе в тяжелых условиях или после неквалифицированного вскрытия внутрь могут попадать мелкодисперсная пыль и влага. Эти частицы нарушают свободный ход компенсатора и приводят к его "залипанию", из-за чего прибор начинает выдавать нестабильные или неточные показания.

Регулярное появление этих неточностей является верным признаком того, что прибор требует профессиональной поверки и калибровки.

Транспортировка и вибрации

В процессе перемещения, особенно по неровным дорогам или при неаккуратном обращении, инструмент подвергается вибрациям и сильным толчкам. Эти механические воздействия создают нагрузку на компенсатор — самый хрупкий и высокоточный узел нивелира. Удары и тряска могут привести к нарушению настроек прибора: смещаются оптические оси, увеличивается погрешность и снижается общая точность измерений. Поэтому грамотная транспортировка — один из самых важных факторов, влияющих на точность измерений.

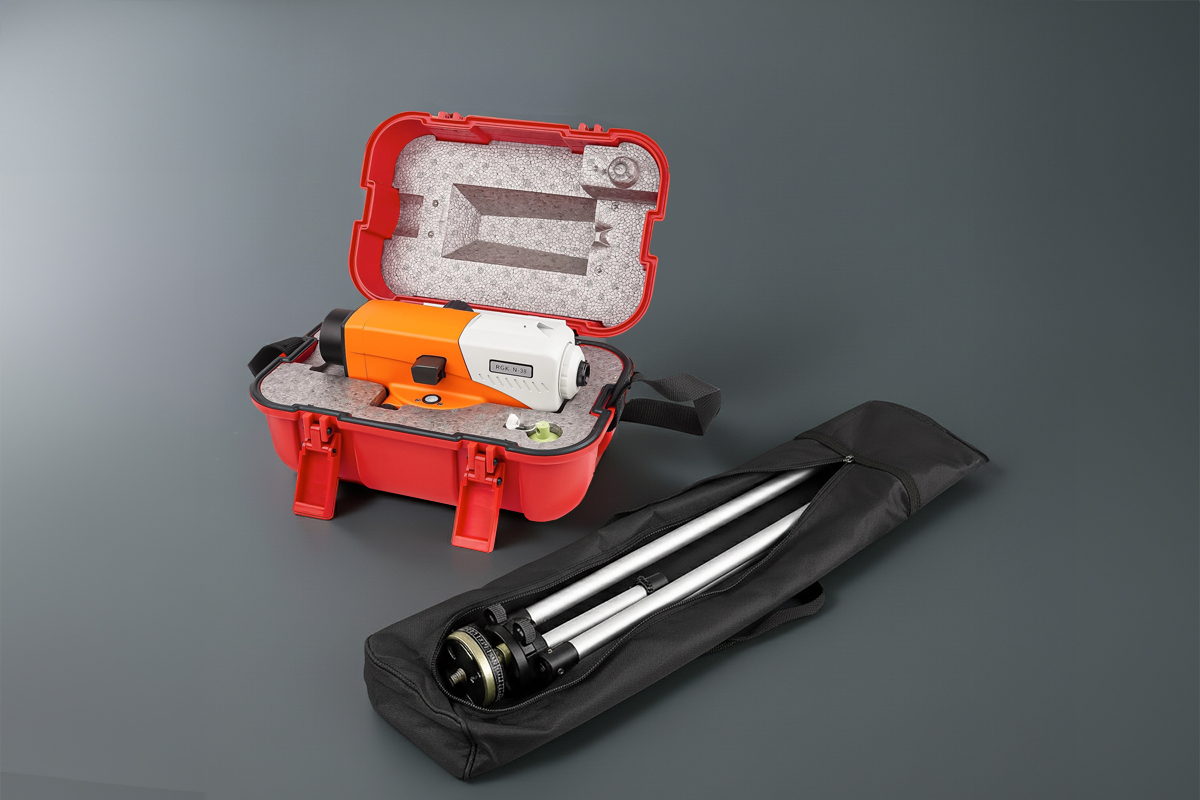

Чтобы минимизировать риски, нивелир нужно всегда упаковывать в жесткий кейс, который идет в комплекте с прибором. Перед закрытием корпуса убедитесь, что компенсатор зафиксирован, а линзы защищены мягкими вставками или заглушками. При перевозке старайтесь избегать прямых ударов, резких падений и не укладывайте тяжелые предметы сверху кейса.

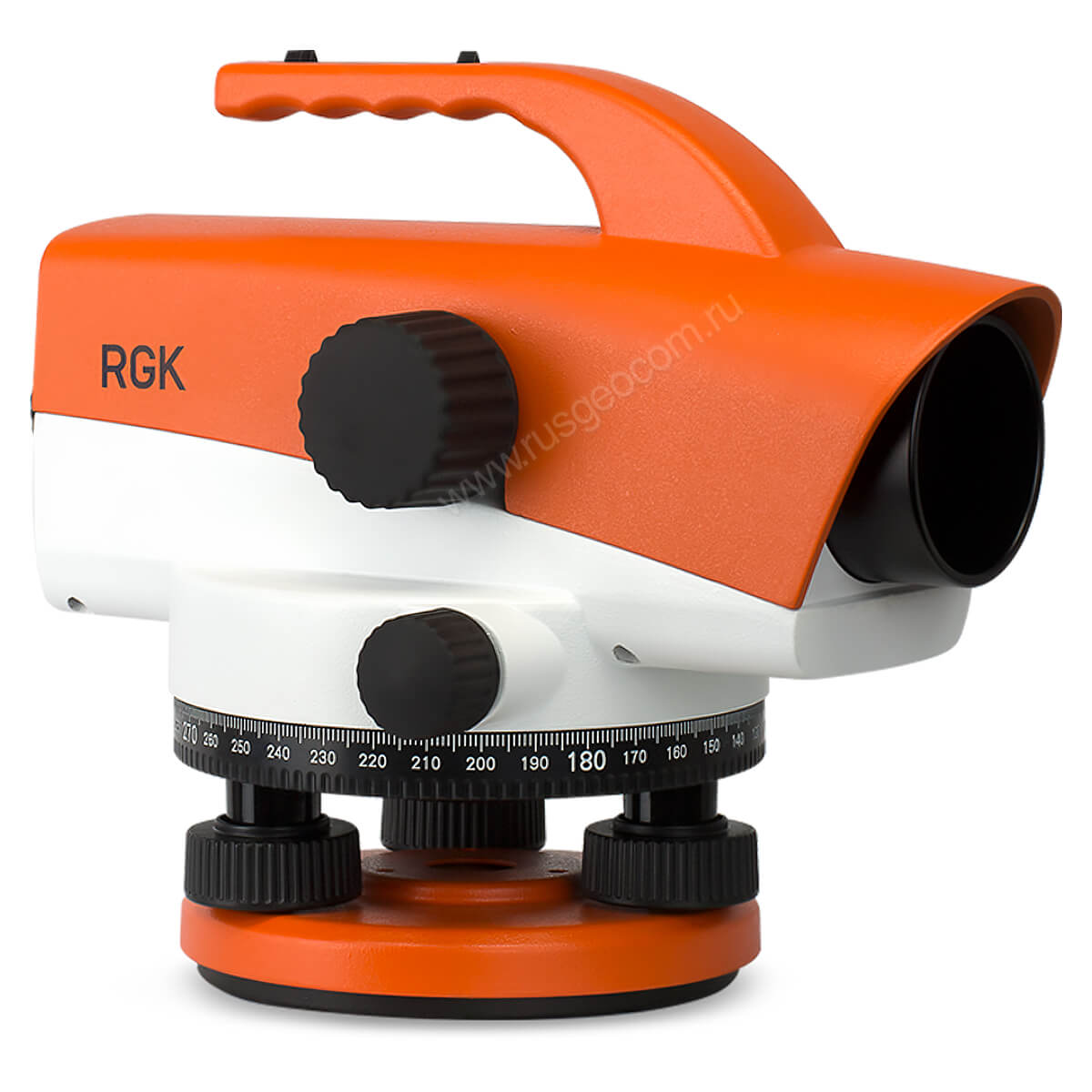

Если вы ищете легкий компактный и при этом точный прибор, который спокойно переносит частые перевозки и не требует особых условий хранения, обратите внимание на оптический нивелир RGK C-32. Его прочный корпус с IP-защитой уверенно выдерживает влажность и пыль, а ближний фокус позволяет работать в стесненных условиях без потери точности. Кейс выполнен из ударопрочного жесткого пластика.

В нашем каталоге представлен широкий ассортимент оптических нивелиров и сопутствующих аксессуаров. Чтобы вам было проще подобрать инструмент под конкретные задачи, ознакомьтесь с рейтингом лучших моделей.

Инструменты для чистки оптики:

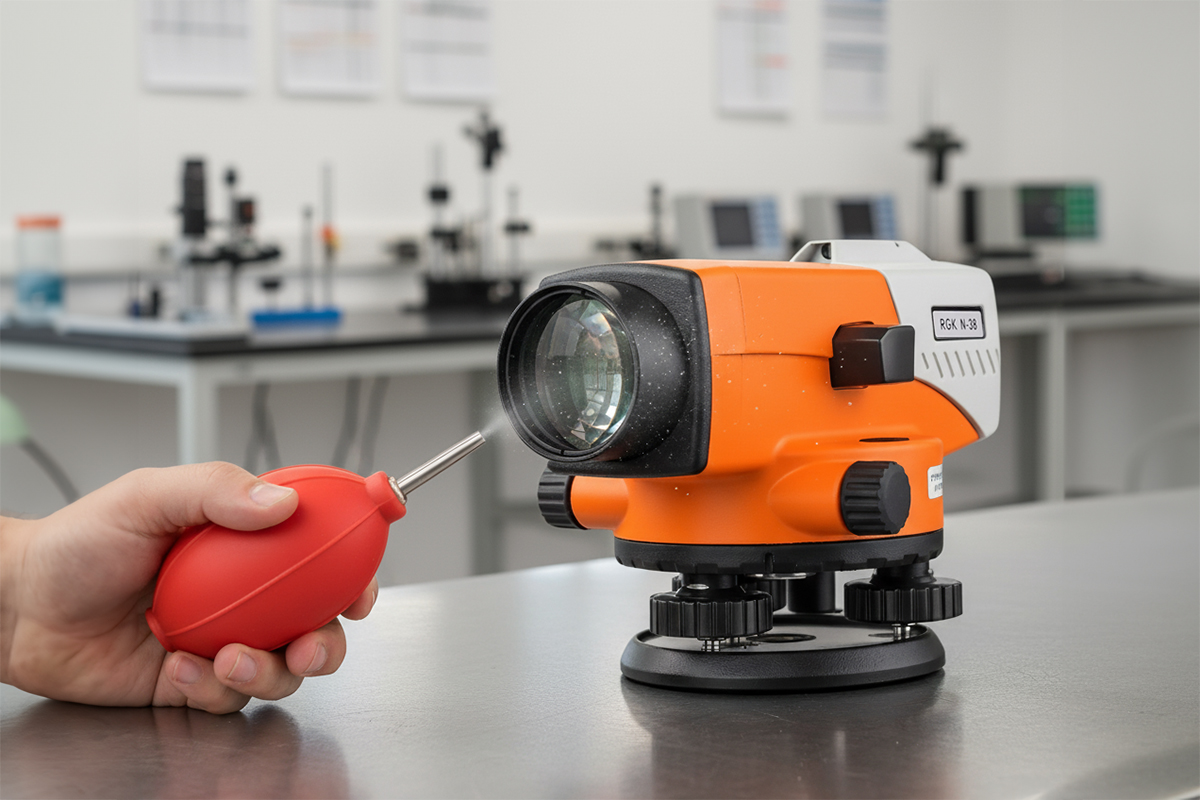

• Груша-обдувка: используется для бесконтактного удаления крупных пылинок и песка с поверхности линз и корпуса.
• Кисточка для оптики: мягкая, с длинным ворсом, часто выдвижная. Применяется для смахивания пыли, которую не удалось сдуть грушей.
• Салфетка из микрофибры: должна быть чистой и новой. Для удаления жирных пятен или разводов, которые не убираются сухой чисткой.
• Жидкость для оптики на основе изопропилового спирта: используется только для удаления стойких пятен, наносится на салфетку, а не прямо на линзу.

Инструменты для ухода за корпусом, винтами и общей механикой:

• Мягкая чистая ткань без ворса: увлажненная (но не мокрая) для протирки пластиковых и металлических частей корпуса.
• Набор отверток и ключей: для подтяжки трегера или винтов крепления. Использовать только в рамках инструкций производителя, чтобы не нарушить заводскую юстировку.

Запрещено использовать спирт (медицинский), ацетон, растворители, грубую ветошь или обычные бумажные салфетки, так как они оставляют микроцарапины и разрушают защитный слой оптики.

Чтобы нивелир стабильно держал точность, необходимо ввести в практику регулярный цикл обслуживания: ежедневный и пред-/постработный уход, а также более глубокие процедуры.

Каждый рабочий день следует начинать с быстрой инспекции:

1. Убедитесь, что линзы объектива и окуляра чисты, нет следов грязи, пыли или запотевания. Проверьте корпус на наличие трещин или видимых повреждений.
2. Проверьте легкость хода винтов, надежность фиксации трегера и головки штатива. Все должно двигаться плавно, но надежно фиксироваться.
3. Перед началом измерений убедитесь, что компенсатор работает быстро и стабильно, без продолжительных колебаний.

Очистка оптического нивелира после использования необходима для предотвращения коррозии и абразивного износа:

1. Мягкой влажной тканью удалите грязь и крупные частицы пыли с корпуса и трегера.
2. С помощью груши-обдувки сдуйте пыль с линз. При необходимости воспользуйтесь салфеткой из микрофибры.
3. Если прибор контактировал с влагой, обязательно протрите его насухо, прежде чем упаковать. Укладывайте в кейс только чистый и полностью сухой нивелир.

Помимо ежедневного, требуется периодический глубокий уход:

1. Время от времени необходимо мягкой кисточкой тщательно удалять мелкодисперсную пыль из всех труднодоступных углублений, особенно под трегером и в области винтов.
2. Раз в 1–3 месяца проводите контрольную полевую проверку юстировки (по известным реперам), чтобы убедиться в отсутствии систематических ошибок.
3. Смазка внутренних механизмов проводится только в специализированном сервисном центре. Самостоятельно можно лишь очищать резьбу и следить за отсутствием песка.

Воздействие воды, мороза или сильной жары требует особого внимания:

1. После дождя немедленно протрите нивелир. Никогда не сушите его на батарее, возле обогревателя или феном, так как резкий нагрев нарушит юстировку. Оставьте прибор открытым на чистой поверхности при комнатной температуре до полного высыхания.
2. В мороз или жару перед работой или упаковкой дайте инструменту акклиматизироваться. Не вносите нивелир с холода сразу в теплое помещение; если возможно, оставьте его на некоторое время в прохладном предбаннике. Это предотвратит запотевание и конденсацию влаги внутри корпуса.

Оптимально держать нивелир в сухом, хорошо проветриваемом помещении со стабильной температурой. Прибор всегда должен размещаться в оригинальном или подходящем кейсе: он фиксирует нивелир, не позволяя ему болтаться, смягчает случайные удары и защищает оптику от пыли.

Перед тем как убрать устройство на хранение, важно убедиться, что линзы и корпус полностью сухие, иначе даже небольшая влага может со временем привести к коррозии или запотеванию внутренних элементов. Для дополнительной защиты используйте влагопоглотители. Располагаться кейс с нивелиром должен на устойчивой поверхности — полке или стеллаже.

Если нивелир долго не используется, ему не дают "застаиваться": периодически достают, осматривают, протирают линзы и проверяют плавность хода механики. Такой простой подход гарантирует, что при следующем выезде прибор будет готов к работе и сохранит свою заводскую точность.

Легкие переносные треноги из алюминия или пластика обычно можно просто сложить и убрать на полку — они не требуют отдельного футляра. А вот для полевых или профессиональных моделей с выдвижными сегментами и сложными замками лучше использовать сумку или футляр из комплекта. Это не только защищает штатив от пыли и влаги, но и помогает сохранить замки и элементы конструкции в идеальном состоянии, особенно если вы часто берете его с собой на объекты.

Прежде всего, необходима плановая поверка. Большинство производителей и строительных норм требуют прохождения процедур, подтверждающих метрологическую точность прибора ежегодно или раз в полгода, независимо от его видимого состояния.

Внеплановая, срочная поверка необходима, если в работе нивелира были обнаружены следующие критические признаки:

• Нарушение работы компенсатора. Если после установки на штатив сетка нитей долго не стабилизируется или постоянно "плавает", это верный признак того, что внутренний узел поврежден, либо появились недопустимые люфты в механике.
• Механическое повреждение: Нивелир падал, получил удар или в него попала вода. Даже если внешне повреждений нет, механические оси и компенсатор почти наверняка сбиты.
• Систематическая ошибка: При проведении полевой контрольной проверки (например, методом двойного промера между реперами) выявляется разница показаний, превышающая допустимую погрешность. Это указывает на сбой юстировки главной оси.
• Необъяснимая нестабильность: Измерения, выполненные в одинаковых условиях, постоянно дают нелогичный разброс данных, который нельзя объяснить внешними факторами или ошибками оператора.

При обнаружении любого из этих признаков, нивелир следует немедленно вывести из эксплуатации и направить в специализированный сервисный центр для профессиональной диагностики и калибровки.

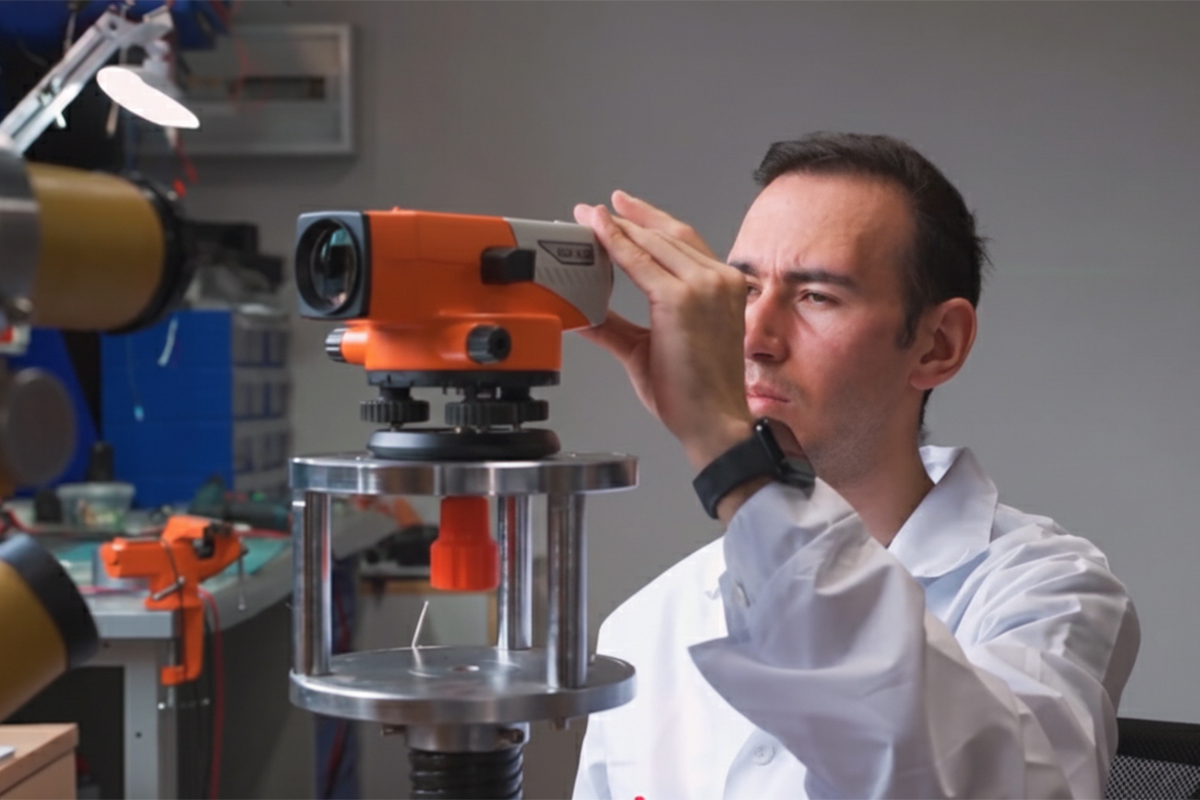

Наш сервисный центр предлагает полный спектр услуг для оптических нивелиров.

• Бесплатная диагностика прибора с составлением официального акта приема-передачи.
• Профессиональная юстировка (восстановление точности) по стандартам производителя.
• ​Сложный ремонт компенсатора (перетяжка торсионов, устранение залипаний) и его замена.
• ​Восстановление и ремонт механических узлов: трегера, кремальеры, наводящих винтов и механизмов подъема.
• ​Метрологическая поверка прибора с выдачей официального свидетельства.

​Все работы и используемые комплектующие сопровождаются фирменной гарантией.

Как часто нужно обслуживать нивелир?

Ежедневно требуется очистка корпуса и оптики после работы, а также периодически — глубокая чистка и контрольная полевая проверка юстировки. Официальную метрологическую поверку (калибровку) необходимо проходить ежегодно или раз в полгода.

Можно ли чистить линзы спиртом?

Нет. Обычный спирт, ацетон или бытовые средства могут разрушить антибликовое покрытие оптики. Используйте только специальные растворы и наносите их на микрофибру, а не на линзу.

Нужно ли хранить нивелир в теплом помещении зимой?

Необязательно, но помещение должно быть сухим, чистым и иметь стабильную умеренную температуру, без резких перепадов.

Как понять, что прибор разбалансировался?

Появляются "плавающие" показания, ухудшается четкость наведения, линия горизонта начинает отклоняться на больших дистанциях.

Что делать, если прибор упал?

Даже если корпус выглядит целым, прибор все равно нужно проверить: сильный толчок способен сместить оптические элементы или нарушить работу компенсатора. Проведите полевую поверку по инструкции — она поможет понять, сохранил ли нивелир точность. Если результаты вызывают сомнения или вы заметили следы внутренних повреждений, работу прибора следует немедленно прекратить и обратиться в сервисный центр для профессиональной диагностики и калибровки.

Не выставляет пузырек при развороте на 180°, что делать?

Чаще всего может помочь полевая юстировка, то есть обычная настройка пузырькового уровня (описана в инструкции к прибору). Она выполняется штатным шестигранником из комплекта, при условии что не было ударов, падений и других механических воздействий. Если юстировка не дала результата — тогда нивелир в сервис. Также стоит проверить штатив и его ровность. Случается редко, но проблема может быть именно в нем.

Нивелир упал, сколько будет стоить ремонт?

Все зависит от реальных повреждений, поэтому нужна диагностика (у нас она бесплатная).

Если ориентироваться по типовым случаям: падение с небольшой высоты (до метра) на мягкую поверхность обычно выходит в районе 4–5 тысяч рублей. Падение со штатива на твердую поверхность — примерно 5–9 тысяч.

Если прибор получил серьезные повреждения (сгорел, намок, упал с большой высоты, по кейсу проехали), стоимость может доходить до цены нового. В таких ситуациях логичнее воспользоваться нашим предложением по трейд-ину.

Сохранить точность оптического нивелира несложно, если уделять ему регулярное внимание — от аккуратной очистки линз до правильной транспортировки и хранения. Чистая оптика, стабильная механика и проверенный штатив позволяют прибору работать предсказуемо и без погрешностей. А своевременная поверка помогает выявить и устранить скрытые отклонения еще до того, как они превратятся в ошибки на объекте. При грамотном уходе нивелир прослужит долгие годы, сохраняя заводскую точность и надежность.
