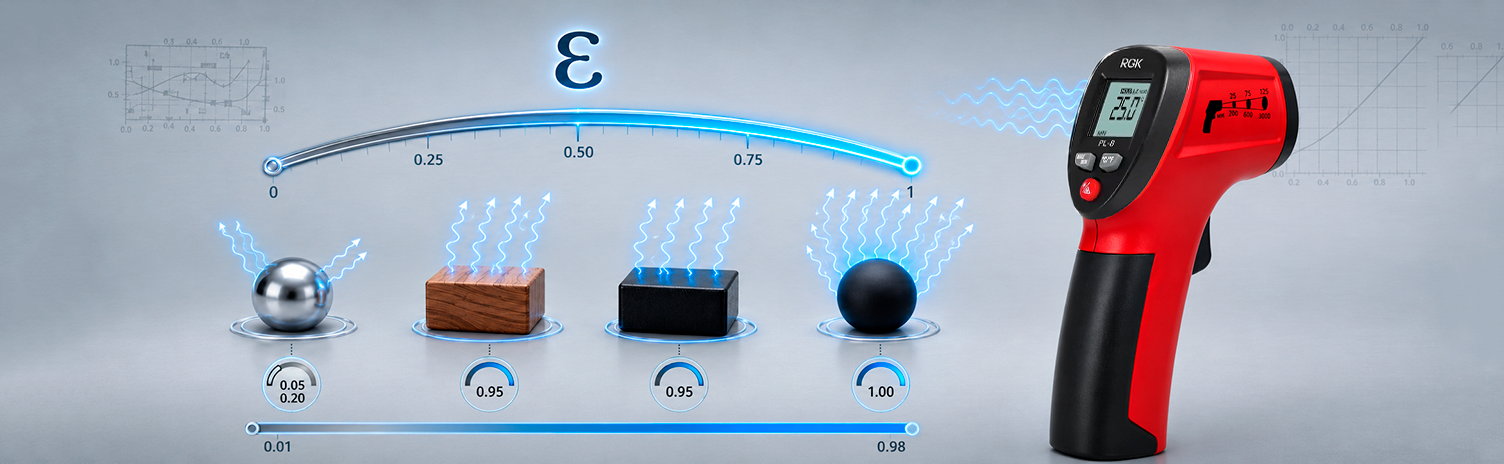

Коэффициент излучения (эмиссии) при работе с пирометром
Коэффициент излучения (ε) — это ключевой параметр, определяющий способность поверхности отдавать тепловую энергию в виде инфракрасного излучения. Чтобы ваш прибор показывал реальные цифры, его настройки должны соответствовать типу материала: для дерева и пластика обычно подходит стандартное значение 0,95, а вот для блестящих металлов его нужно радикально снижать. О том, как вычислить этот коэффициент самостоятельно и правильно настроить устройство, мы подробно разберем ниже.
Что такое коэффициент излучения (эмиссии)
Когда мы берем в руки современный пирометр, мы фактически работаем с приемником энергии. Любой объект во Вселенной, чья температура выше абсолютного нуля, испускает инфракрасные волны. Однако разные предметы делают это с разной эффективностью.
Коэффициент излучения (или степень черноты) — это величина от 0 до 1, которая показывает, насколько эффективно поверхность отдает тепло по сравнению с идеальной моделью — абсолютно черным телом (АЧТ). АЧТ поглощает всё падающее излучение и само излучает его максимально эффективно, поэтому его коэффициент равен 1. В реальности же большинство предметов имеют показатели в диапазоне от 0,01 до 0,98.
Эмиссия и коэффициент излучения — одно и то же?
В технической литературе и инструкциях к приборам вы встретите оба термина. Эмиссия — это процесс испускания, а коэффициент излучения — количественная мера этого процесса. Для нас с вами это полные синонимы. Если в меню вашего устройства написано "EMS" или "ε", знайте — речь идет об одном и том же параметре настройки точности.
Почему состояние поверхности важнее материала
Это самый удивительный момент в бесконтактной термометрии. Мы привыкли думать характеристиками материала, но для ИК-датчика критически важно именно состояние поверхности объекта. Возьмем обычное железо: если оно покрыто толстым слоем ржавчины, его коэффициент составит около 0,74–0,85. Но стоит нам отполировать этот же кусок металла до зеркального блеска, как значение рухнет до 0,05.
Почему так происходит? Гладкие светлые поверхности работают как зеркала: они не только плохо излучают свое тепло, но и активно отражают чужое. В итоге датчик видит не температуру самого металла, а "эхо" горячей лампы или оператора, стоящего рядом.
Как неправильный коэффициент излучения искажает замер
Многие новички игнорируют настройки, оставляя заводское значение 0,95. Это допустимо для бытового применения, но фатально для металлургии или диагностики электрощитов. Ошибка всего в несколько сотых долей коэффициента может обернуться погрешностью в десятки и даже сотни градусов.
Поведение выше и ниже температуры окружающей среды
Физика процесса такова, что ошибка зависит от того, насколько объект горячее или холоднее воздуха вокруг него. Если мы измеряем что-то очень горячее (например, деталь в печи) и выставили слишком высокий коэффициент, прибор покажет температуру значительно ниже реальной. И наоборот, если установить заниженный коэффициент для материала с высокой излучательной способностью, на дисплее отобразятся завышенные цифры. Чем больше разрыв между температурой цели и температурой в помещении, тем сильнее будет "врать" техника при неверных настройках.
Поправка для приборов с фиксированным ε
Многие бюджетные модели имеют жестко заданный параметр 0,95 без возможности регулировки. Если вам нужно измерить материал с другим ε, придется вооружиться калькулятором. Существуют специальные таблицы поправок, где указано, сколько градусов нужно прибавить или отнять в зависимости от предполагаемой температуры объекта. Например, при замере объекта с температурой около 100°C ошибка в выборе коэффициента всего на 1% даст погрешность в 0,6°C. А при 500°C эта же ошибка вырастет до 3,3°C. Согласитесь, гораздо проще сразу выбрать инструмент с поправкой на эмиссию, такой как профессиональный RGK PL-12, чем заниматься математикой в полевых условиях.
Таблица коэффициентов излучения материалов
Ниже приведены усредненные значения для самых популярных материалов. Помните, что это ориентиры, а реальное значение может колебаться в зависимости от чистоты и шероховатости поверхности. Больше полезной информации и детальных разборов вы найдете в разделе, где собраны другие статьи про пирометры.
Таблица 1. Коэффициенты излучения металлов и сплавов
| Материал | Состояние поверхности | Температура, °C | Коэффициент излучения (ε) |
|---|---|---|---|
| Алюминий | Полированный | 20-100 | 0.04-0.06 |
| Алюминий | Сильно окисленный | 50-500 | 0.20-0.30 |
| Медь | Полированная | 20-100 | 0.03-0.05 |
| Медь | Окисленная | 20-100 | 0.60-0.80 |
| Железо | Полированное | 100 | 0.14-0.20 |
| Железо | Ржавое | 20 | 0.60-0.70 |
| Сталь | Нержавеющая, полированная | 20-100 | 0.07-0.10 |
| Сталь | Окисленная | 200-600 | 0.80-0.85 |
| Золото | Полированное | 100-600 | 0.02-0.03 |
| Серебро | Полированное | 100-600 | 0.01-0.02 |
| Титан | Полированный | 500 | 0.10-0.18 |
| Титан | Окисленный | 500-1000 | 0.50-0.60 |
| Латунь | Полированная | 20-100 | 0.03-0.05 |
| Латунь | Окисленная | 20-100 | 0.50-0.60 |
| Свинец | Полированный | 20-100 | 0.06-0.08 |
| Свинец | Окисленный | 20-100 | 0.25-0.40 |
Таблица 2. Коэффициенты излучения неметаллических материалов
| Материал | Состояние поверхности | Температура, °C | Коэффициент излучения (ε) |
|---|---|---|---|
| Стекло | Гладкое | 20-100 | 0.90-0.95 |
| Керамика | Глазурованная | 20 | 0.90-0.94 |
| Фарфор | Глазурованный | 20 | 0.92 |
| Кварц | Необработанный | 20-1000 | 0.89-0.93 |
| Графит | Обработанный | 20-400 | 0.85-0.95 |
| Сажа | Все поверхности | 20-400 | 0.95-0.97 |
| Резина | Черная, матовая | 20-100 | 0.94-0.95 |
| Пластик | ПВХ | 20-50 | 0.91-0.93 |
| Пластик | Полиэтилен | 20-50 | 0.90-0.92 |
| Краска | Белая, масляная | 20-100 | 0.92-0.96 |
| Краска | Черная, матовая | 20-100 | 0.96-0.98 |
| Бумага | Белая | 20 | 0.90-0.95 |
Таблица 3. Коэффициенты излучения строительных материалов
| Материал | Состояние поверхности | Температура, °C | Коэффициент излучения (ε) |
|---|---|---|---|
| Бетон | Шероховатый | 20-100 | 0.94-0.97 |
| Кирпич | Красный, шероховатый | 20 | 0.93-0.96 |
| Гипс | Необработанный | 20 | 0.90-0.92 |
| Мрамор | Полированный | 20 | 0.89-0.92 |
| Гранит | Полированный | 20 | 0.85-0.90 |
| Асфальт | Дорожный | 20 | 0.93-0.96 |
| Дерево | Строганное, дуб | 20 | 0.90-0.93 |
| Дерево | Фанера | 20 | 0.90-0.92 |
| Штукатурка | Шероховатая | 20-50 | 0.91-0.93 |
| Черепица | Глазурованная | 20 | 0.90-0.93 |
Таблица 4. Коэффициенты излучения органических материалов
| Материал | Состояние поверхности | Температура, °C | Коэффициент излучения (ε) |
|---|---|---|---|
| Кожа человека | Нормальная | 32 | 0.97-0.98 |
| Вода | Дистиллированная | 20-100 | 0.95-0.96 |
| Почва | Сухая | 20 | 0.92-0.94 |
| Почва | Влажная | 20 | 0.95-0.98 |
| Лед | Гладкий | 0 | 0.96-0.97 |
| Снег | Свежий | -10 | 0.80-0.90 |
| Трава | Зеленая | 20 | 0.94-0.96 |
| Хлопок | Ткань | 20 | 0.90-0.95 |
| Шерсть | Ткань | 20 | 0.94 |
| Листья | Зеленые | 20 | 0.94-0.98 |
Таблица 5. Коэффициенты излучения жидкостей
| Материал | Состояние поверхности | Температура, °C | Коэффициент излучения (ε) |
|---|---|---|---|
| Вода | Дистиллированная | 20 | 0.96 |
| Вода | Пленка на метал. подложке | 20 | 0.95-0.96 |
| Морская вода | Чистая | 20 | 0.96-0.97 |
| Масло смазочное | Пленка толщиной 0.03 мм | 20 | 0.27 |
| Масло смазочное | Пленка толщиной 0.13 мм | 20 | 0.72 |
| Масло трансформаторное | Слой толщиной 0.2 мм | 20 | 0.80-0.84 |
| Бензин | Слой толщиной 0.2 мм | 20 | 0.40 |
| Глицерин | Чистый | 20 | 0.93-0.95 |
| Спирт этиловый | Чистый | 20 | 0.90-0.92 |
| Ацетон | Чистый | 20 | 0.90-0.93 |
Как подобрать ε, если его нет в таблице
Что делать, если вы столкнулись с экзотическим сплавом или сложным композитом? Есть два проверенных метода, которые позволяют откалибровать оборудование на месте.
Метод 1 — сравнение с контактным термометром
Это самый точный способ. Вам понадобится надежная термопара или контактный термометр.
- Нагрейте объект до температуры, существенно отличающейся от комнатной (хотя бы на 20–30 градусов).
- Измерьте температуру поверхности контактным способом и запомните результат.
- Наведите бесконтактный прибор на ту же точку.
- Входите в настройки и меняйте значение коэффициента излучения до тех пор, пока цифры на экране пирометра не совпадут с показаниями контактного датчика. Найденное значение и есть истинный ε для данной поверхности.
Метод 2 — окраска матовой краской / малярный скотч
Если контактного термометра под рукой нет, используйте принцип эталонного участка. Почти все матовые черные покрытия (краска для грилей, изолента, малярный скотч) имеют коэффициент, очень близкий к 0,95.
- Наклейте кусочек матового скотча на измеряемую деталь или закрасьте небольшое пятно черной матовой краской.
- Дайте температуре выровняться — скотч должен прогреться вместе с металлом.
- Измерьте температуру черного пятна или скотча при настройке ε=0,95.
- Теперь переведите луч на чистый металл рядом и подбирайте коэффициент в меню, пока прибор не покажет ту же температуру, что была на эталонном участке.
Как выставить ε на пирометре — на примере RGK PL-12

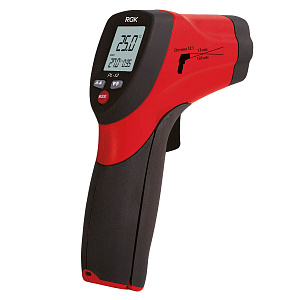

Давайте разберем процесс настройки на примере популярной модели RGK PL-12. Этот прибор хорош тем, что позволяет менять коэффициент в широком диапазоне от 0,1 до 1,0 с шагом 0,01.

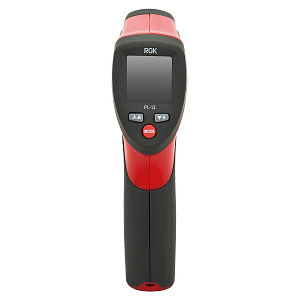

Процедура настройки выглядит следующим образом. Сначала включите прибор кратким нажатием на курок. Нажмите кнопку "MODE" несколько раз, пока на дисплее не замигает значок "ε" или надпись "EMS". С помощью стрелок (вверх/вниз) установите нужное значение, подсмотренное в таблице или вычисленное экспериментально. Еще раз нажмите "MODE" для подтверждения или просто подождите несколько секунд — прибор сохранит настройки и вернется в режим готовности.

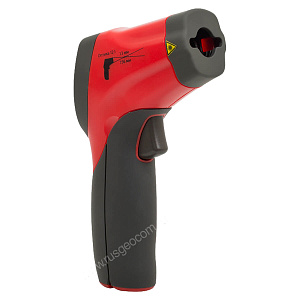

Кстати, у RGK PL-12 есть отличная фишка — двойной лазерный целеуказатель. В отличие от дешевых моделей с одной точкой, здесь вы видите реальные границы пятна измерения. Это избавляет от другой популярной ошибки — усреднения температуры объекта с температурой фона.
Другие причины, почему пирометр врёт (кроме ε)
Даже с идеально выставленным коэффициентом можно получить неверные данные. Инфракрасная диагностика капризна к условиям среды.
- Акклиматизация. Если вы принесли прибор с мороза в теплое помещение, ему нужно от 10 до 30 минут, чтобы привыкнуть. Внутренние датчики прибора должны стабилизироваться, иначе погрешность будет плавать.
- Чистота линзы. Пыль, капли масла или конденсат на объективе работают как фильтр, искажая ИК-сигнал. Регулярно протирайте оптику мягкой тканью.
- Преграды. Помните, что обычный пирометр не видит сквозь стекло, пар или густой дым. Он измерит температуру самого стекла или облака пара, но не того, что находится за ними.
- Оптическое разрешение. У каждой модели есть показатель визирования, например, 12:1 у RGK PL-12. Это значит, что на расстоянии 120 см диаметр измеряемого пятна составит 10 см. Если ваша цель меньше этого пятна, прибор покажет среднюю температуру объекта и стены за ним.
Часто задаваемые вопросы
Какой ε ставить по умолчанию?
Если вы измеряете дерево, пластик, резину, бумагу, кирпич или окрашенные поверхности — ставьте 0,95. Это стандарт для большинства материалов.
Можно ли мерить блестящий металл?
Напрямую — крайне сложно. Из-за низкого коэффициента (около 0,05) и высокого отражения ошибка будет огромной. Лучшее решение — закрасить участок или наклеить скотч.
Как мерить крашеный или окисленный металл?
Ориентируйтесь на свойства покрытия. Слой краски дает нам высокий ε (около 0,90–0,95). Окислы (ржавчина) также повышают излучательную способность по сравнению с чистым металлом.
Зависит ли ε от температуры?
Да, физика процесса такова, что при сильном нагреве излучательная способность может меняться. Для критически важных измерений выше 400–500°C коэффициент стоит перепроверять контактным методом.
Что делать, если у прибора ε не меняется?
Используйте метод черного покрытия (краска/скотч). Так вы искусственно приведете коэффициент поверхности к тем самым 0,95, на которые настроен ваш прибор "с завода".
Заключение
Понимание того, как работает эмиссия, превращает пирометр из игрушки с лазером в прецизионный инструмент. Не ленитесь заглядывать в таблицу и использовать матовую ленту — это спасет вас от досадных ошибок и брака в работе.
