Как заменить автомат в щитке своими руками

Самостоятельная замена автомата в щитке возможна при строгом соблюдении мер предосторожности: необходимо полностью обесточить систему, убедиться в отсутствии питания с помощью мультиметра и установить новое устройство того же номинала. После монтажа важно проверить качество соединений на предмет перегрева. О том, как заменить автомат в щитке своими руками, а также обо всех тонкостях процесса, выборе оборудования и типичных ошибках читайте в нашей подробной статье.

Автоматический выключатель — это ключевой элемент защиты любой современной электросети, предназначенный для разрыва цепи при возникновении аварийных ситуаций. Его основная задача — уберечь электропроводку от повреждений, вызванных чрезмерными токами. Внутри пластикового корпуса скрыт сложный механизм, состоящий из двух типов расцепителей. Первый — тепловой, представляющий собой биметаллическую пластину, которая изгибается при длительной работе под нагрузкой, превышающей норму, и плавно отключает питание. Второй — электромагнитный, срабатывающий мгновенно при резком скачке тока, характерном для короткого замыкания. Также в конструкции предусмотрена дугогасительная камера, которая нейтрализует опасный электрический разряд, возникающий в момент расхождения контактов.

Необходимость в демонтаже старого и установке нового устройства защиты возникает не только при полной поломке. Существует несколько тревожных признаков, сигнализирующих о том, что электрооборудование нуждается в обновлении.

Автомат часто выбивает или не взводится

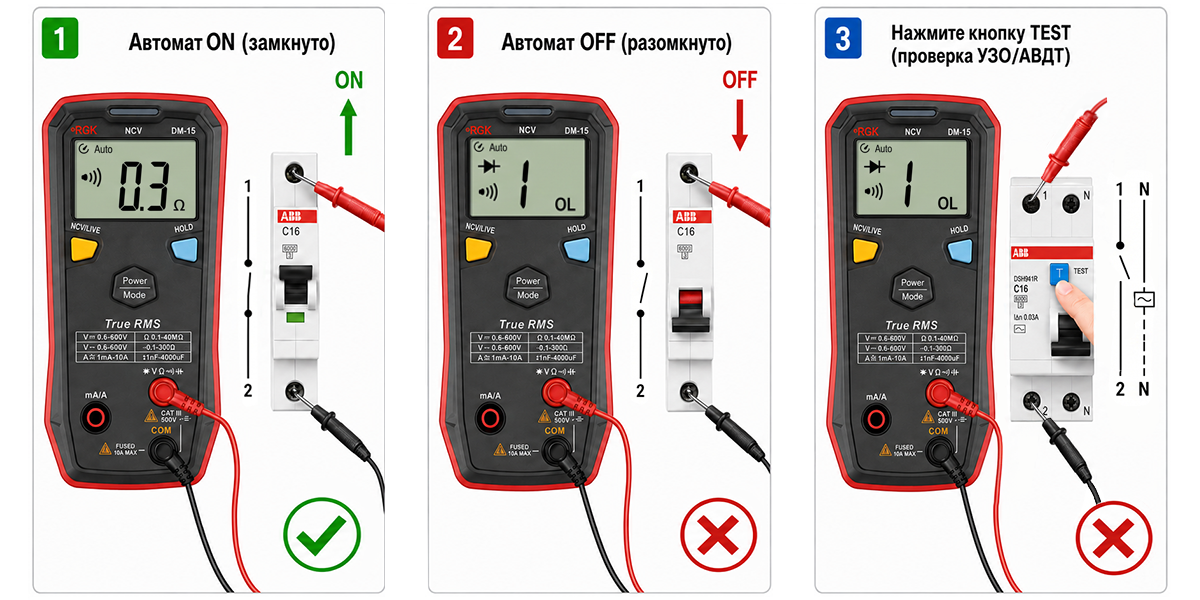

Если прибор регулярно отключается без видимых причин или рычаг управления невозможно вернуть в рабочее положение, это говорит о механическом износе внутренних деталей или усталости биметаллической пластины. Однако прежде чем покупать новый аппарат, следует убедиться, что причина не в неисправности бытовой техники, подключенной к сети.

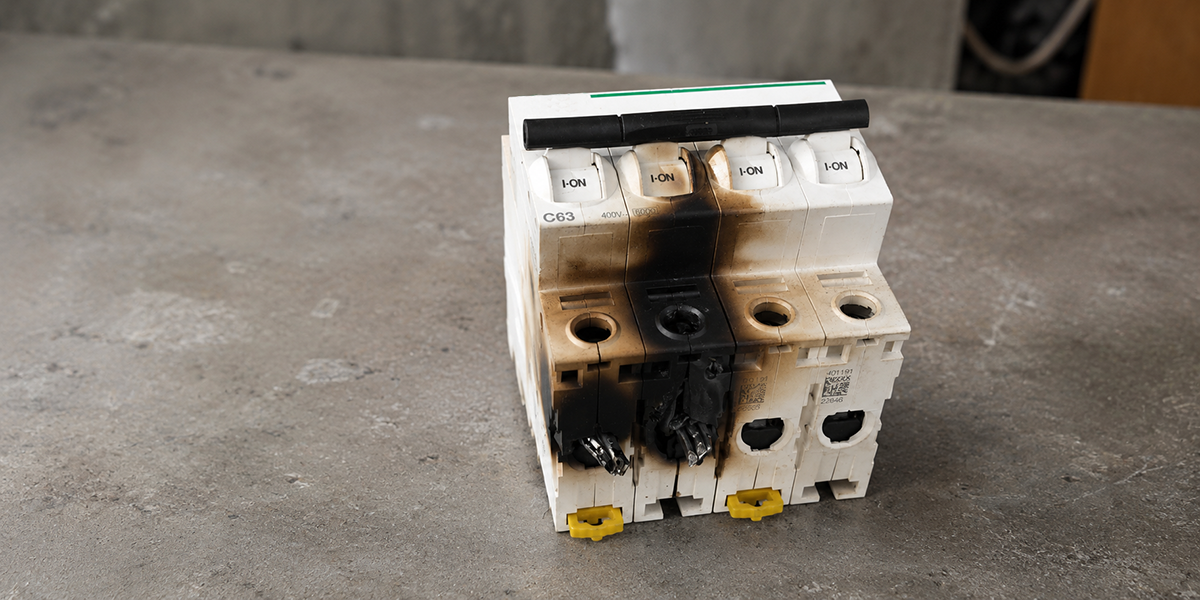

Корпус и клеммы греются, запах гари, оплавление

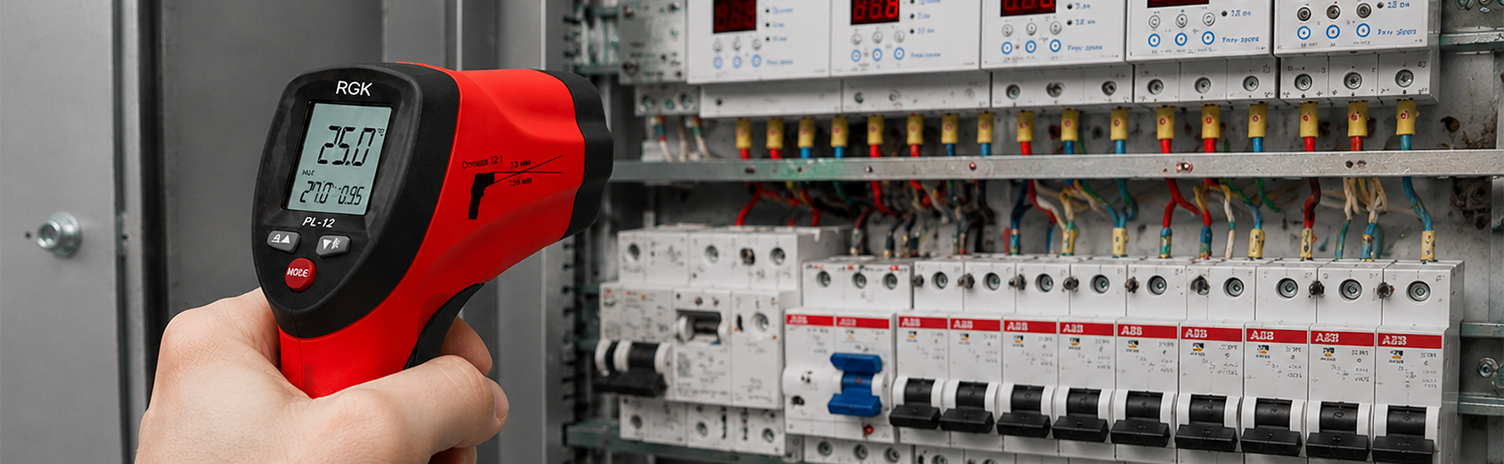

Наиболее опасный симптом — это перегрев в районе зажимов или потемнение пластика. Часто это случается в старых домах, где используется алюминиевый провод: этот металл обладает текучестью, из-за чего контакт со временем ослабевает и начинает искрить. Чтобы вовремя заметить проблему, не касаясь токоведущих частей, профессионалы используют пирометр RGK PL-12.

Контакт под нагрузкой обычно лишь на несколько градусов теплее окружающей среды, но если разница с соседними модулями составляет десятки градусов — это прямой признак плохой затяжки винта или внутреннего повреждения выключателя. В нашем блоге вы можете изучить подробный рейтинг пирометров, чтобы выбрать подходящий инструмент для инспекции.

Возраст, износ, модернизация щитка

Старые советские "пробки" давно не справляются с современным обилием мощных электроприборов. Модернизация электрощита с переходом на модульное оборудование на DIN-рейке — это залог пожарной безопасности вашей квартиры.

Для проведения работ вам потребуется стандартный набор электромонтажника: крестовая и плоская отвертки (лучше специальные изолированные), бокорезы для обрезки кабеля, пассатижи, инструмент для снятия изоляции и наконечники НШВИ для многопроволочных жил. Также необходим новый автоматический выключатель. Для точной диагностики и контроля результата незаменимы измерительные приборы: мультиметр RGK DM-15 и уже упомянутый инфракрасный термометр RGK PL-12. Перед покупкой полезно заглянуть в наш ТОП лучших мультиметров.

Работа с электричеством требует предельной концентрации. Главное правило — никогда не производите демонтаж или установку под напряжением, если вы не являетесь профессиональным электриком со специальным допуском.

Как убедиться, что напряжения нет

Первым делом нужно отключить вводной рубильник или пакетный выключатель, обесточив весь щит. Затем переведите мультиметр в режим NCV (бесконтактное обнаружение напряжения) — у модели RGK DM-15 датчик расположен в верхней части корпуса.

Просто поднесите прибор к клеммам: если индикация молчит, подтвердите отсутствие потенциала щупами, замерив напряжение между фазным проводником и нулевой шиной.

Прочие правила и когда вызвать электрика

Всегда работайте исправным инструментом с неповрежденной изоляцией. Не стойте на сыром полу или металлической стремянке — лучше использовать резиновый коврик. Если вы обнаружили оплавленный вводной провод, поврежденную изоляцию стояка или если щит находится в аварийном состоянии, не пытайтесь исправить это самостоятельно — немедленно вызывайте специалистов.

Многие опытные электрики проводят замену без отключения, но для домашнего мастера это неоправданный риск. В ограниченном пространстве щита легко случайно коснуться пассатижами металлического корпуса, который является "нулем". В этот момент произойдет мощная электрическая дуга и межфазное короткое замыкание, что может привести к тяжелым ожогам, поражению током и выходу из строя оборудования во всем подъезде.

Новое устройство должно строго соответствовать параметрам электросети. Основные характеристики для выбора:

• Номинальный ток. Обычно это 16 А для линий освещения и 25 А для розеточных групп. Никогда не ставьте номинал выше, чем позволяет сечение вашего кабеля, иначе проводка сгорит раньше, чем сработает защита.
• Время-токовая характеристика. Самый частый тип для квартиры — категория "C", подходящая для большинства бытовых нужд. Категория "B" более чувствительна и хороша для длинных линий, а "D" применяется для мощных моторов с большими пусковыми токами.
• Количество полюсов. Однополюсные модели разрывают только фазы, двухполюсные (часто используются как вводные) отсекают также рабочий ноль для полной изоляции системы.

Самая распространенная ошибка — использование гибких многопроволочных проводов без установки специальных наконечников. Без них винт просто раздавливает тонкие жилки, площадь контакта падает, что ведет к перегреву. Также нельзя зажимать в одну клемму проводники разных сечений: более тонкий провод будет болтаться, вызывая искрение и обгорание изоляции. Если вам необходимо объединить несколько аппаратов, вместо самодельных перемычек лучше использовать заводскую шину-гребенку.

После завершения монтажных работ и подачи питания необходимо убедиться в надежности системы. Мультиметром RGK DM-15 проверьте, что напряжение на выходе соответствует норме (около 230 В). Через 15–20 минут работы электроприборов под нагрузкой проведите тепловой аудит. С помощью пирометра RGK PL-12 замерьте температуру на винтовых соединениях.

Если объем работ большой (например, вы перебираете весь щит), точечный замер пирометром может быть неудобен. В таких случаях лучше использовать тепловизор АМО T822. Он формирует наглядную картинку — термограмму, где проблемный контакт сразу выделяется ярким пятном на фоне остальных. На нашем сайте есть полезная статья о том, чем отличается пирометр от тепловизора, которая поможет вам определиться с выбором. Также рекомендуем изучить Рейтинг тепловизоров. Ознакомиться с полным каталогом приборов можно в разделе Тепловизоры.

Не стоит переоценивать свои силы, если вы столкнулись с ветхой проводкой, где изоляция рассыпается в руках, или если требуется замена вводного автоматического выключателя, защищенного пломбой энергосбыта. Любая неуверенность в своих действиях — это повод обратиться к профессионалам. Помните, что исправное электрооборудование и качественная защита — это залог спокойствия и безопасности вашего дома. Для тех, кто решил вооружиться надежными инструментами, мы всегда рады предложить лучшие решения в разделах пирометры и мультиметры.
