Как пользоваться ротационным нивелиром

Ротационный нивелир — это высокоточный инструмент, который стал незаменимым помощником для строителей, геодезистов и специалистов по ландшафтному дизайну. Если вы хотите освоить работу с этим прибором, чтобы выполнять измерения быстро, точно и без ошибок, это руководство для вас. Прежде чем купить ротационный нивелир, важно разобраться в его особенностях и понять, как пользоваться уровнем и подойдет ли он вам?

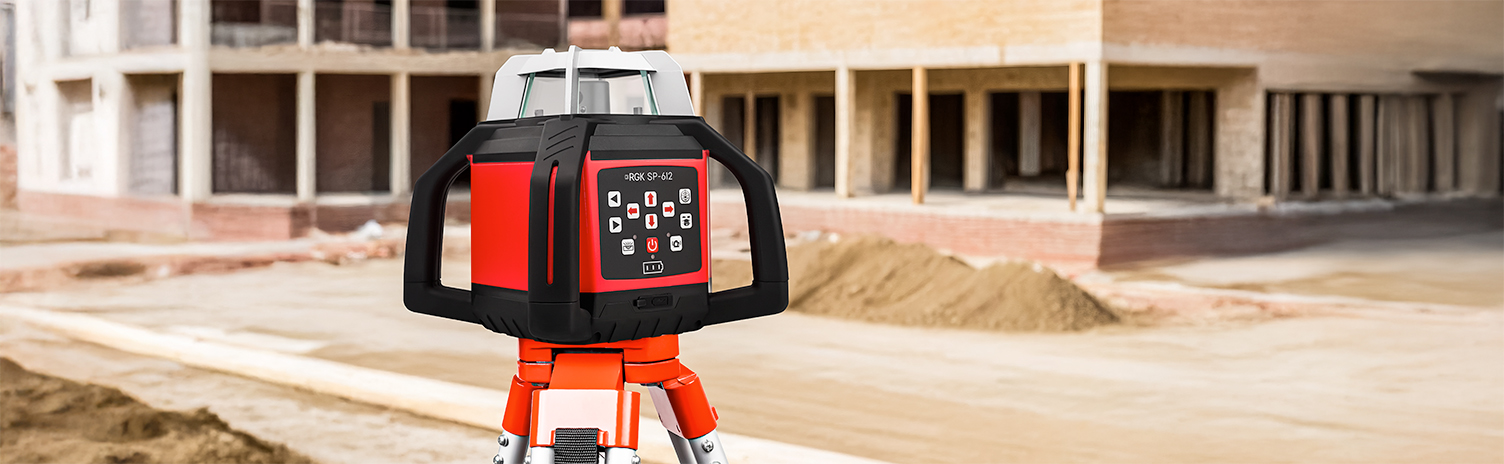

Ротационный нивелир — это современный электронный прибор, который используется для создания ровных горизонтальных или вертикальных плоскостей и определения высотных отметок. Его принцип действия — вращающаяся лазерная головка, которая проецирует луч света на диапазон 360 градусов. Это позволяет охватить всю рабочую площадку, что особенно полезно при работе на больших объектах. Другими словами - это понятный всем лазерный уровень для измерения масштабной площади. Основные области применения ротационных нивелиров:

1. Выравнивание фундаментов при заливке, других строительных манипуляциях.
2. Монтаж перекрытий стен, углов.
3. Контроль уровня и углов при возведении зданий.
4. Укладка плитки и керамогранита в помещениях.
5. Монтаж потолков, дверей и окон.
6. Установка перегородок в помещении.
7. Планировка участков, создание четких углов.
8. Создание наклонных зон для систем дренажа.
9. Разметка дорожек и зон.
10. Контроль уровня при установке станков и конвейеров.

Это только часть сфер, где может быть применен данный инструмент. С примером такого устройства и характеристиками можете ознакомиться на примере RGK SP-310.

Перед тем как начать пользоваться ротационным лазерным нивелиром важно узнать основные особенности этого прибора и его отличие от линейных построителей. Дело в том, что многие новички думают, будто все лазерные нивелиры примерно одинаковые и сгодятся для любых задач. Но это не совсем так. У каждого прибора своя специфика и особенности.

Ротационный нивелир отличается тем, что его луч вращается на все 360 градусов вокруг своей оси. Это очень удобно, когда нужно размечать объемные пространства или открытые площадки. А вот линейный нивелир просто проецирует четкие линии или плоскости на стену – то есть дает статичную разметку сектора в ограниченном пространстве.

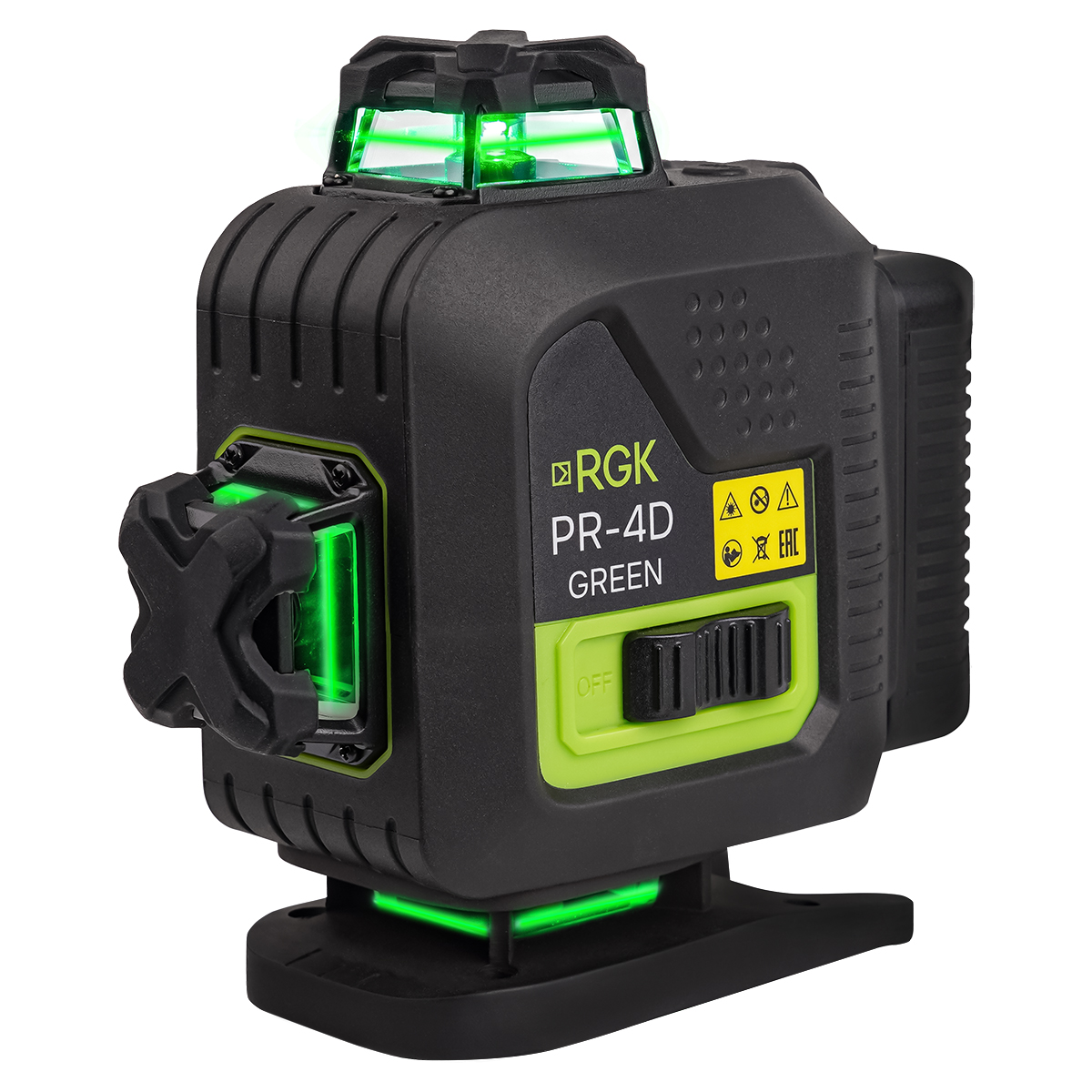

К ключевым отличиям ротационного нивелира от обычного лазерного построителя, также можно отнести гигантский диапазон работы с приёмником. Например обычный лазерный уровень позволяет работать на расстоянии до 70-80 метров (с приёмником), в свою очередь ротационный лазерный нивелир может охватывать диапазон в 600 и даже 800 метров. Это преимущество неоспоримо выводит его на лидирующую позицию при работе на больших дистанциях и открытых площадках. Но например для работы в помещении гораздо удобнее пользоваться обыкновенным 3D или 4D лазерным построителем например RGK PR-3G или RGK PR-4D.

Если вы впервые взяли в руки ротационный лазерный нивелир и понятия не имеете, как выполнить построение, то не переживайте – вы точно не одни такие. На самом деле, этот инструмент только кажется сложным. Если разобраться, то работа с ротационным нивелиром пойдет быстро. Он отлично подходит для разных сфер. Особенно когда нужен четко поставленный горизонт или вертикаль на объемной площади без лишних взаимодействий с рулетками и уровнями.

Ротор одинаково эффективен на открытых и закрытых площадках и всегда обеспечивает чёткую горизонтальную и вертикальную проекцию лазерного луча, даже на дальних расстояниях.

Подготовка: зарядите батарею и проверьте комплект

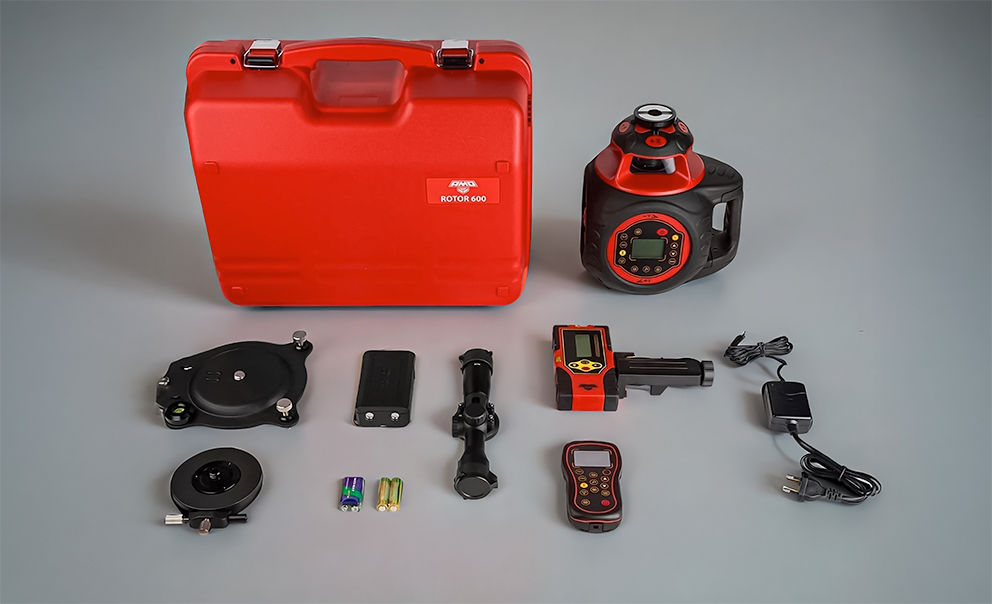

Перед началом работы с ротационным уровнем важно правильно подготовить устройство. Это поможет избежать ошибок и продлит срок его службы. Убедитесь, что в комплекте есть все необходимое:

• Сам нивелир.
• Подставка (тренога).
• Приемник (если предусмотрен).
• Измерительная рейка.
• Зарядное устройство или батарейки.
• Защитный кейс.
• Инструкция по эксплуатации.

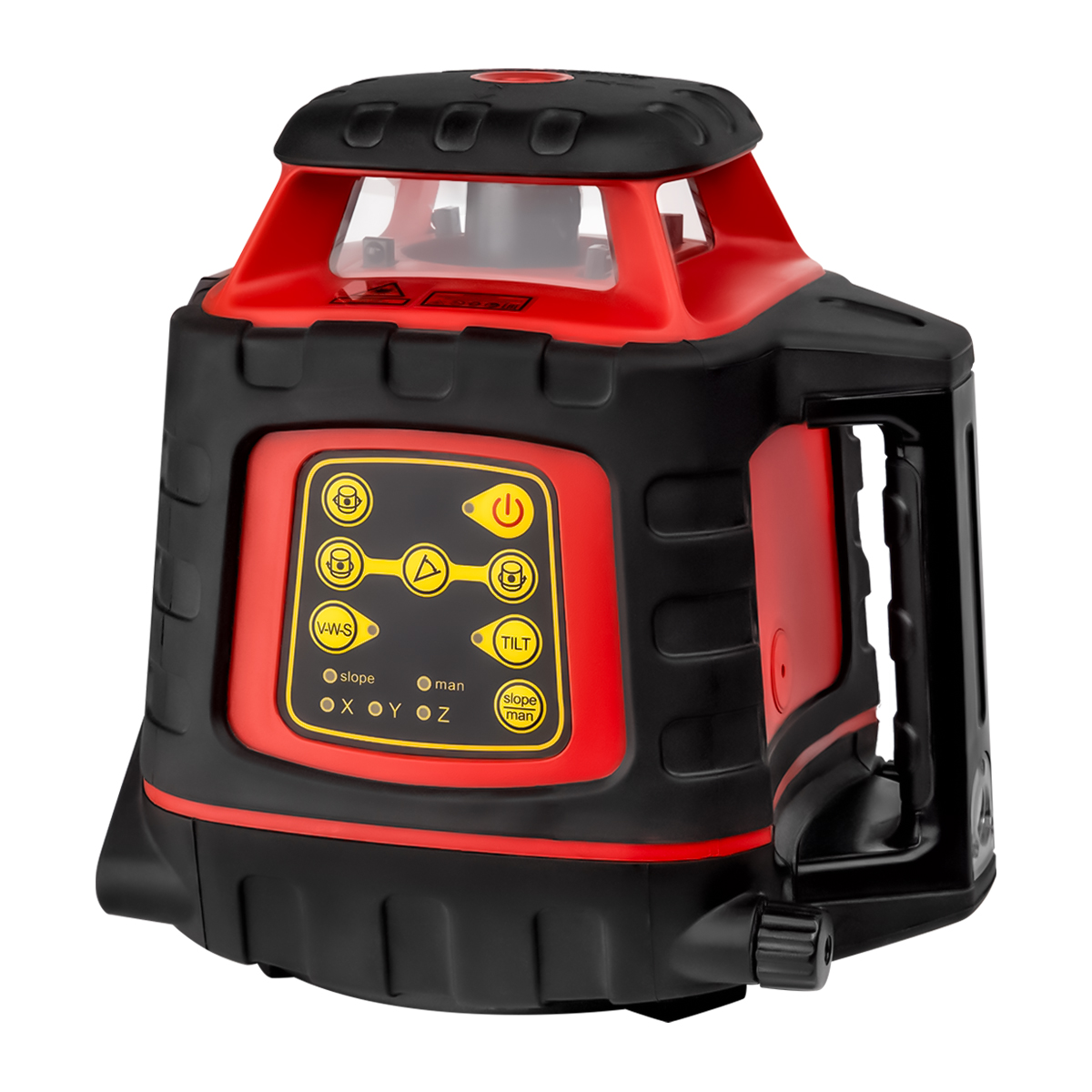

Также большинство инструментов работают от аккумуляторов или батареек. Например, один из таких вариантов AMO ROTOR 300, который может работать и на аккумуляторе Ni-MH, и на батарейках. Перед началом всего процесса убедитесь, что прибор полностью заряжен. Если используются батарейки, проверьте их уровень заряда и при необходимости замените.

Установка уровня

Нужно правильно установить этот прибор, чтобы потом не пришлось переделывать всю задачу. Найдите максимально ровное место, желательно без кочек и резких перепадов высот. Поверьте, это сэкономит вам кучу времени и нервов в дальнейшем. Также убедитесь, что площадка устойчива, чтобы нивелир не "поплыл" посреди замеров.

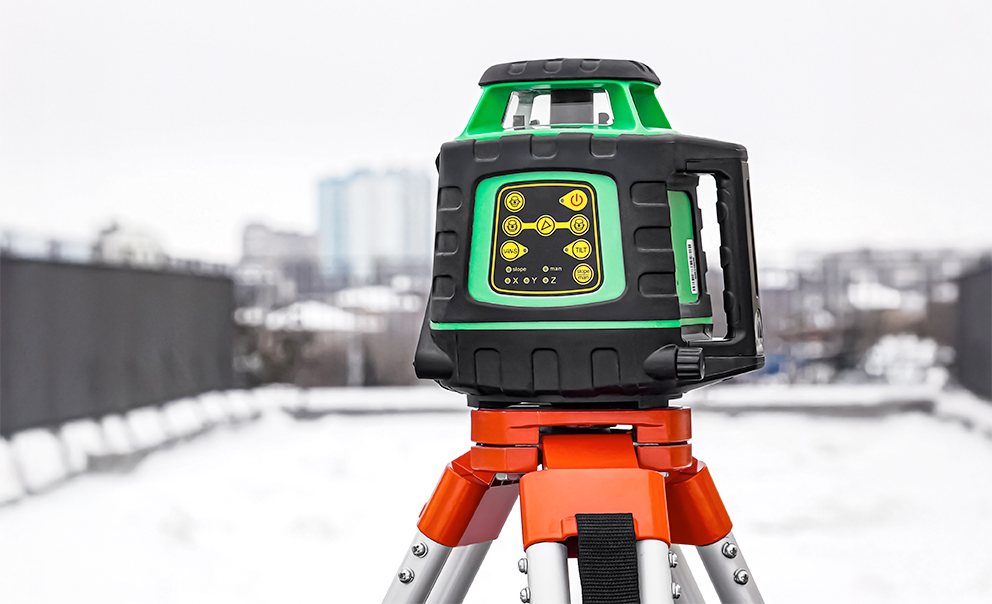

Монтаж штатива и нивелира

После того как определились с местом, пора ставить штатив. Сначала раздвиньте ножки треноги так, чтобы он стоял максимально устойчиво – ничего не шаталось. Закрепите его на земле, можете даже слегка придавить ножки для надёжности. Теперь аккуратно устанавливайте прибор на штатив и зафиксируйте его винтом.

Калибровка и настройка

Перед работой с нивелиром необходимо убедиться в его точности , для проверки используйте

инструкцию, пошагово выполняя описанные в ней действия. Это поможет избежать неточных измерений с последующими затратами времени и средств на переделку уже выполненной работы.

Так же для минимизации риска приобретения не калиброванных приборов выбирайте надежного поставщика , так например в нашем магазине все приборы проходят сервисную подготовку впоследствии получая отметку о пройденной проверке и настройке.

В процессе эксплуатации прибора , со временем его точность может отходить от заявленных производителем характеристик , в основном это связано с неоднократными падениями или нарушением условий эксплуатации. Для того, чтобы вернуть прибору первоначальную точность вы всегда можете обратиться в наш сервисный центр, где наши специалисты выявят проблему и вернут нивелиру изначальную точность.

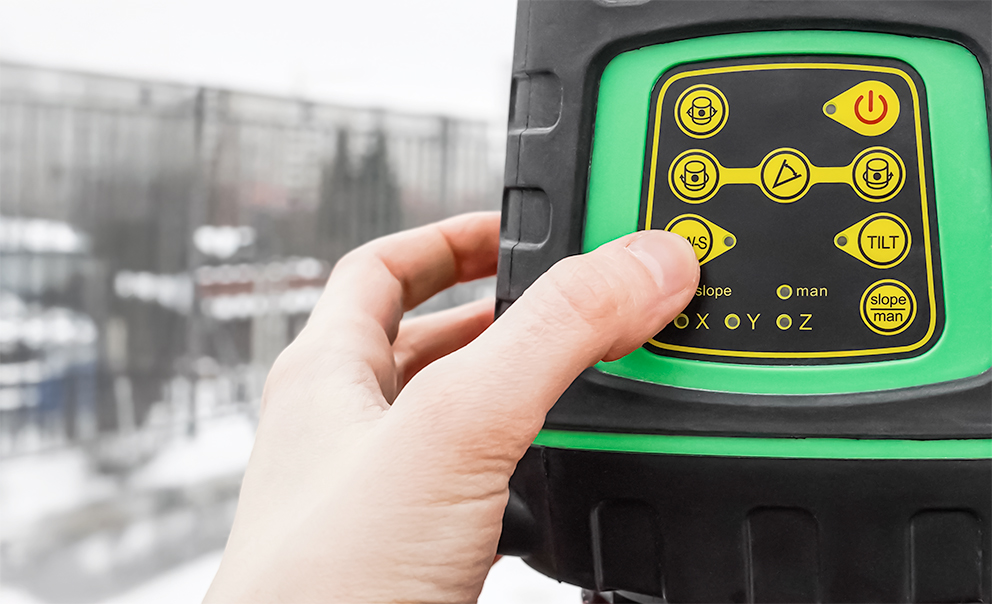

На корпусе нивелира предусмотрена кнопка включения, если есть трудности с ее визуальным определением всегда можно прибегнуть к руководству по эксплуатации, как правило в нём описаны и выделены все рабочие элементы ротора. После включения прибора он начнёт издавать лёгкие жужжащие звуки, это работает сервопривод выравнивая прибор , после того как прибор будет выведен в уровень его головка начнёт раскручиваться выстраивая линию на 360 градусов.

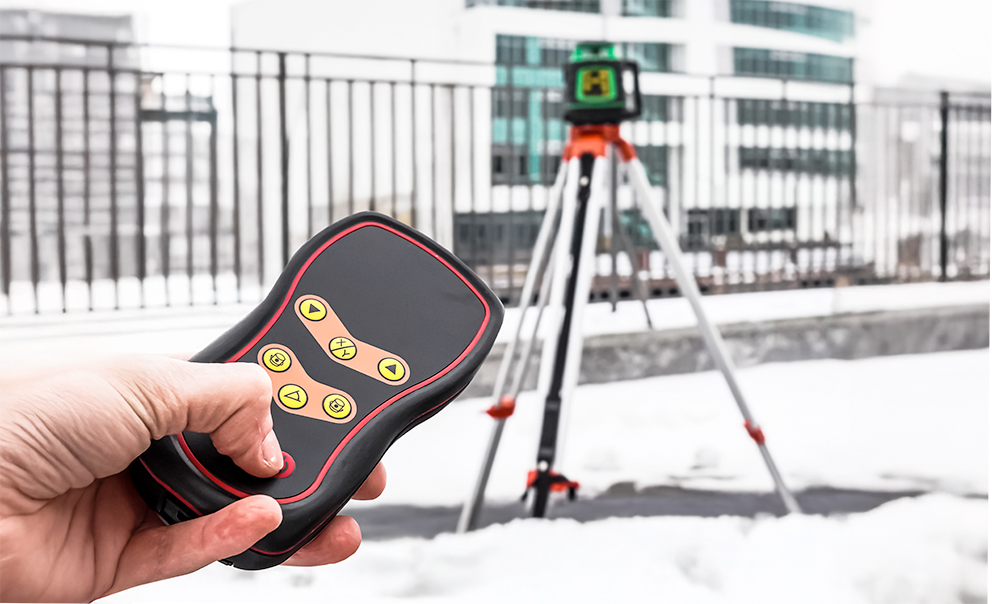

Настройка скорости вращения и других параметров (при необходимости)

Если вы заметили слишком слабый или, наоборот, слишком быстрый луч, самое время настроить его скорость вращения. Это может навредить точности измерения. Обычно это можно сделать кнопками на панели или специальным регулятором. Чем выше скорость, тем тоньше и точнее линия, но и луч будет менее заметен. На низких оборотах линия ярче, но чуть менее точная. Найдите золотую середину под свою задачу – всё индивидуально.

Измерения и точность

Теперь всё готово к измерению. Луч лазера чётко бьёт горизонталью по всей территории, и можно спокойно приступать к измерениям. Для начала убедитесь, что прибор стоит неподвижно и ничто не мешает вращению и точности луча. Возьмите рулетку, измерительную рейку или приёмник и приступайте к разметке. Просто двигайтесь по территории и отмечайте точки, на которые падает лазерный луч. Залог точности измерений – неспешные и четкие фиксации точек.

Использование приемника или измерительной рейки

Если погода яркая или расстояния большие – глаза могут вас подвести. Тут на помощь придёт приёмник лазерного излучения. Он точно улавливает луч и подаёт звуковой или световой сигнал, когда вы на нужной отметке и можете поставить точку. С его помощью можно комфортно работать даже в яркий солнечный день. Если же у вас нет приёмника, используйте обычную измерительную рейку – она отлично справится с задачей на небольших расстояниях.

Определение высотных отметок

Для определения высоты или перепадов на местности просто замеряйте расстояние от лазерного луча до земли или до нужной поверхности. Показания обязательно помечайте себе. Потом уже по этим данным сможете быстро и легко определить, где выше, где ниже и где нужно подсыпать или, наоборот, убрать грунт.

Выключение

Когда все замеры завершены, нивелир пора выключать. Просто нажимаете на ту же кнопку, что и при включении, и ждёте, пока инструмент полностью остановится. Затем аккуратно снимаете прибор и убираете в кейс. Треногу также складываете и протираете от грязи, чтобы следующий раз не мучиться с чисткой.

Чтобы ваш лазерный уровень служил долго и без проблем, соблюдайте несколько простых правил:

• Избегайте ударов и падений – даже небольшой толчок может нарушить калибровку прибора.
• Регулярно проверяйте точность, хотя бы раз в месяц.
• Следите за состоянием батареек или аккумулятора, чтобы не остаться без питания в разгар проставки точек на плоскости. Если инструмент долго не используется, лучше вынуть батареи.
• После работы очищайте лазер от пыли и грязи мягкой тканью, особенно линзу и вращающуюся часть.

• Храните прибор при комнатной температуре, избегая прямых солнечных лучей и мороза.
• Обязательно сохраняйте инструкцию и обращайтесь к ней при необходимости.

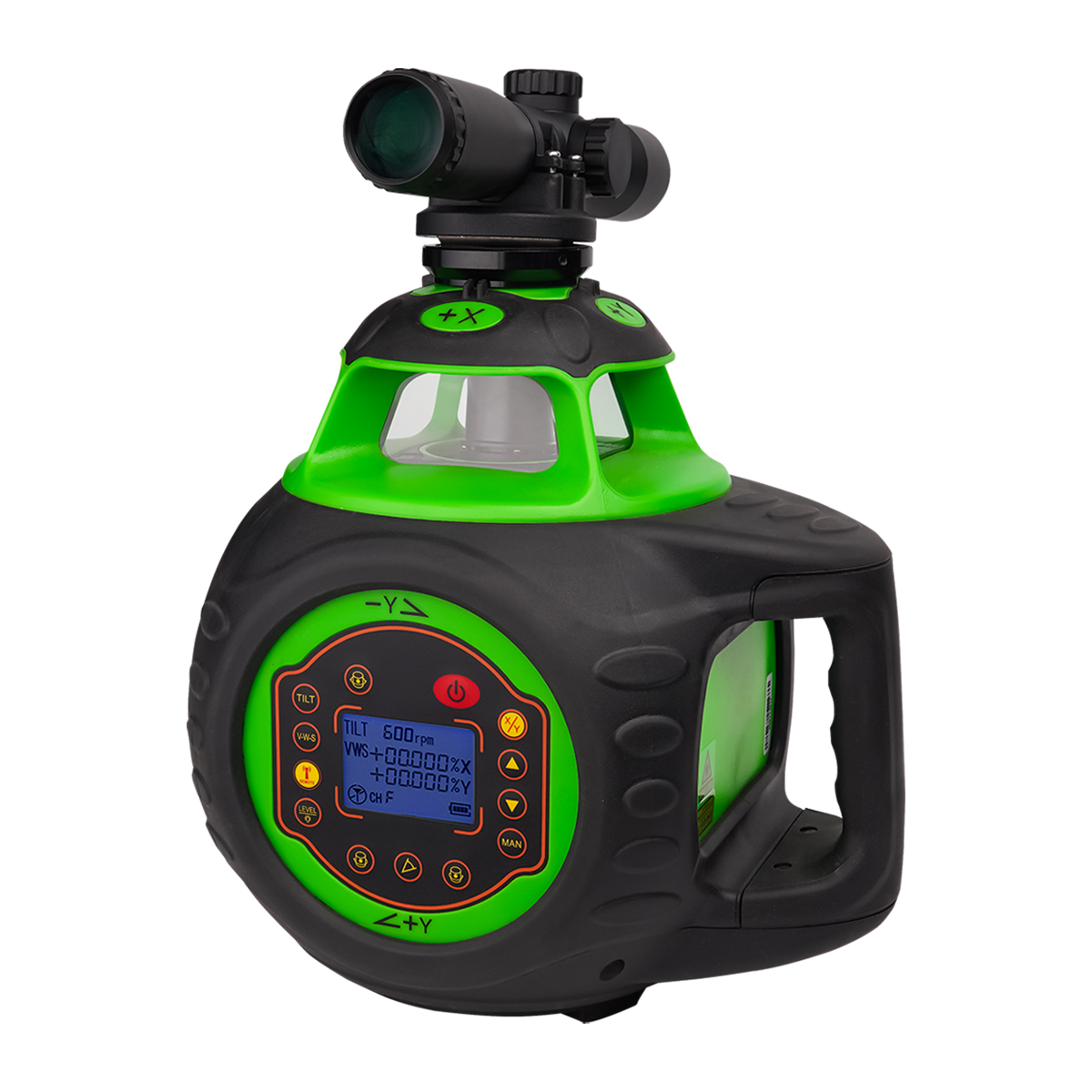

Также вы можете выбрать лазер нужного вам цвета. К примеру, есть вариант AMO ROTOR 600G с зеленым лучом. Стандартные модели идут с лучами красного цвета.

Самая распространенная ошибка — небрежное выравнивание прибора на плоскости. Если игнорировать точность настройки, все измерения могут уйти "коту под хвост". Всегда тщательно проверяйте встроенный уровень и калибровку перед началом работ.

Еще одна частая проблема — использование прибора при слабом заряде батарей или в плохих погодных условиях. Чтобы этого избежать, держите запасные батареи под рукой и защищайте нивелир от дождя, сильной пыли и резких перепадов температуры. Тогда работа пойдет гладко, и вам не придется

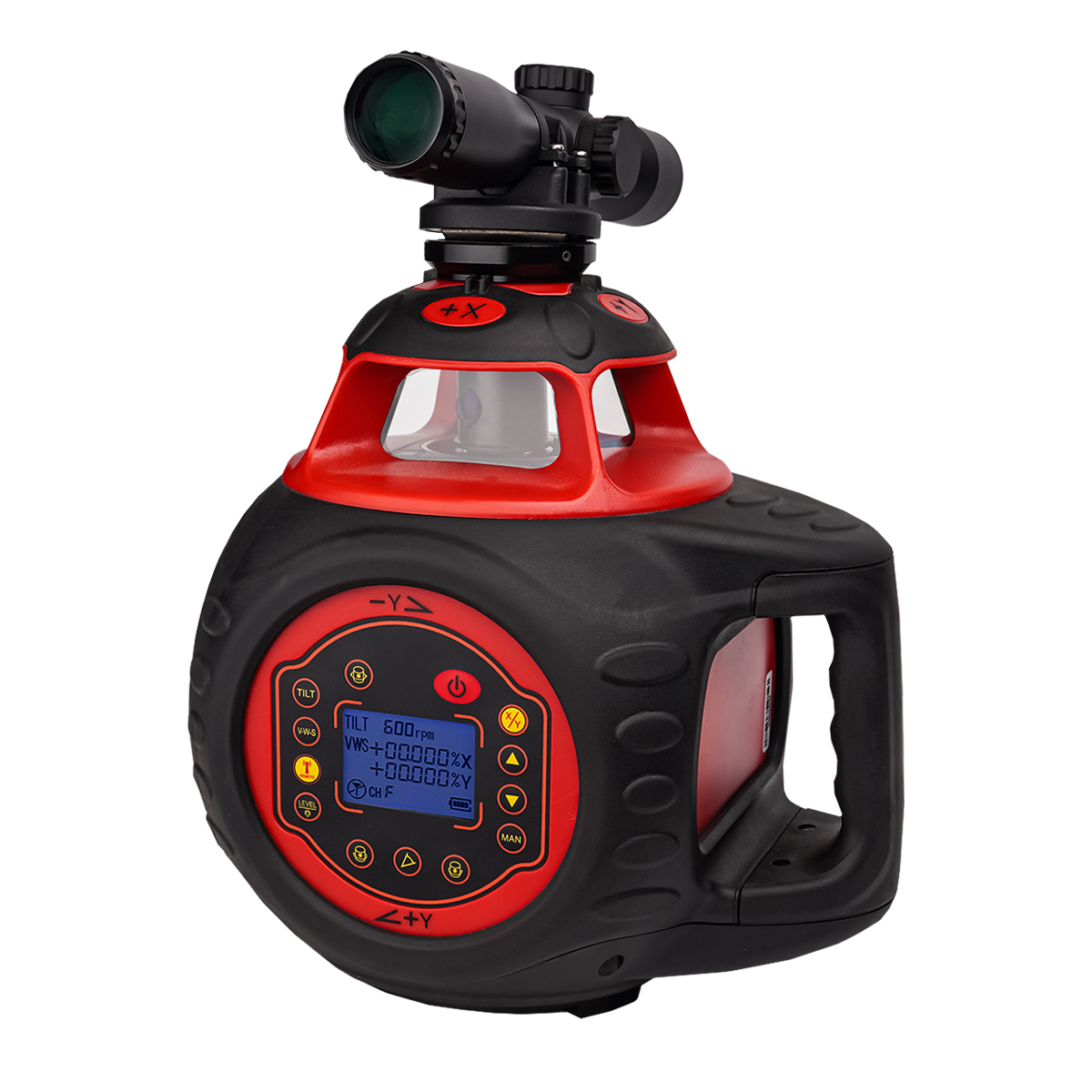

Кстати, здесь как раз стоит отметить важный момент, который встречается в некоторых моделях. Например, у SP-500 есть функция автоматического контроля наклона и сигнализации при разбалансировке. А в AMO ROTOR 600 реализована система TILT – при ее активации, если прибор случайно заденут или его "собьет" вибрацией, вращение сразу остановится. Это значит, что вы не получите кривую разметку и не запутаетесь с высотами. Простая, но крайне полезная функция, которая помогает избежать кучи ошибок на объекте.
