Как найти утечку в тёплом полу

Обнаружение разгерметизации скрытых коммуникаций — стрессовая задача для любого владельца недвижимости. Кратчайший путь к решению проблемы заключается в последовательной диагностике: сначала подтверждение падения давления с помощью манометра, затем — использование профессиональных инструментов для точной локализации места прорыва. Самым эффективным и щадящим методом на сегодняшний день признано тепловизионное обследование, которое позволяет увидеть температурные аномалии сквозь слой бетона или плитки, избавляя от необходимости демонтировать все напольное покрытие из-за утечки воды.

Под скрытой утечкой в системе напольного обогрева понимают нарушение целостности трубопровода, при котором теплоноситель начинает просачиваться в толщу конструкции пола. Основная коварность ситуации в том, что трубы полностью замоноличены в стяжку, и вода не всегда сразу выходит на поверхность в виде лужи.

Чем опасна скрытая протечка:

• Постепенное разрушение структуры бетонного основания из-за постоянного намокания.
• Риск затопления соседей снизу в многоквартирных домах, причем мокрое пятно на их потолке может появиться далеко от реального источника проблемы.
• В каркасных домах влага быстро пропитывает теплоизоляцию, лишая ее полезных свойств, и провоцирует гниение деревянных элементов.
• Постоянная сырость становится идеальной средой для размножения плесени и грибка, которые портят отделку и вредят здоровью.

Вода на полу не всегда проявляется визуально из-за высокой плотности некоторых материалов или наличия гидроизоляционного слоя, который может удерживать жидкость внутри "пирога" пола неделями. В частных домах на монолитном фундаменте вода порой просто уходит в грунт через микротрещины, а единственным свидетельством аварии остаются цифры на приборах контроля.

Существует несколько прямых и косвенных признаков, по которым можно заподозрить аварию.

Падение давления в системе

Если манометр на коллекторном узле регулярно показывает снижение значений, а вам приходится постоянно подпитывать контур новой водой — это главный сигнал разгерметизации.

Холодные зоны теплого пола

Из-за утечки нарушается нормальная циркуляция теплоносителя в петле, что приводит к появлению участков, которые остаются холодными даже при интенсивной работе котла.

Повышенная влажность и запахи

Появление характерного запаха сырости, запотевание окон в помещении и ощущение "тяжелого" воздуха часто указывают на скрытое скопление влаги.

Косвенные признаки

К ним относятся деформация напольного покрытия (вспучивание ламината, набухание паркета), потемнение межплиточных швов или появление влажных пятен в нижней части стен.

Анализ многочисленных случаев показывает, что причины аварий редко кроются в естественном износе качественных труб, чаще это следствие человеческого фактора или нарушения технологии.

Любые стыки, тройники и резьбовые узлы являются потенциально слабыми местами. Особенно опасно, если фитинги, требующие обслуживания, были ошибочно замурованы в бетон.

Если при монтаже труба была уложена с чрезмерным натяжением или слишком резким углом, в пластике возникают внутренние напряжения, со временем превращающиеся в трещины.

Использование кусков трубы вместо цельных контуров или подбор компонентов, не рассчитанных на рабочее давление и температуру системы отопления и водоснабжения — это типичные ошибки монтажа, из-за которых приходится заниматься поиском протечки теплого пола.

Нельзя забывать и о механических повреждениях. Самая частая причина — пробой трубы сверлом при установке дверных порогов, сантехники или ограничителей для дверей уже после заливки стяжки.

Поиск воды под керамическим покрытием затруднен тем, что плитка и клей долго маскируют проблему. Однако современные диагностические методы позволяют обойтись без тотального разрушения отделки.

Проверка давления и опрессовка системы

Первым делом необходимо инструментально подтвердить наличие проблемы. Для этого систему опрессовывают: перекрывают краны и подают избыточное давление с помощью насоса. Если стрелка манометра ползет вниз, значит, течь действительно есть в скрытом контуре.

Локализация по температуре (тепловизор)

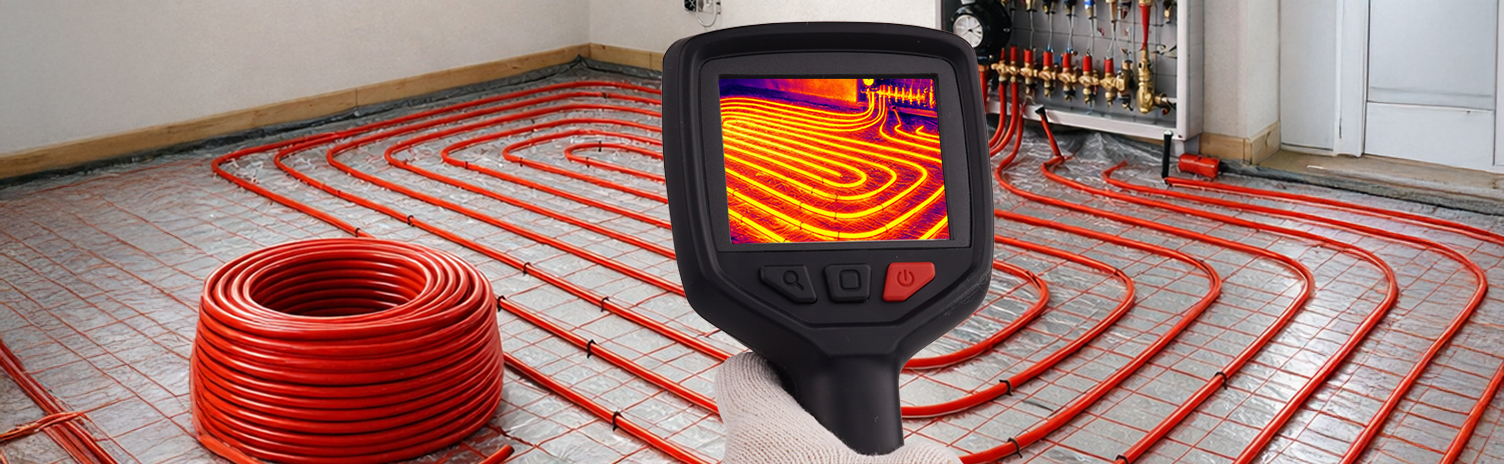

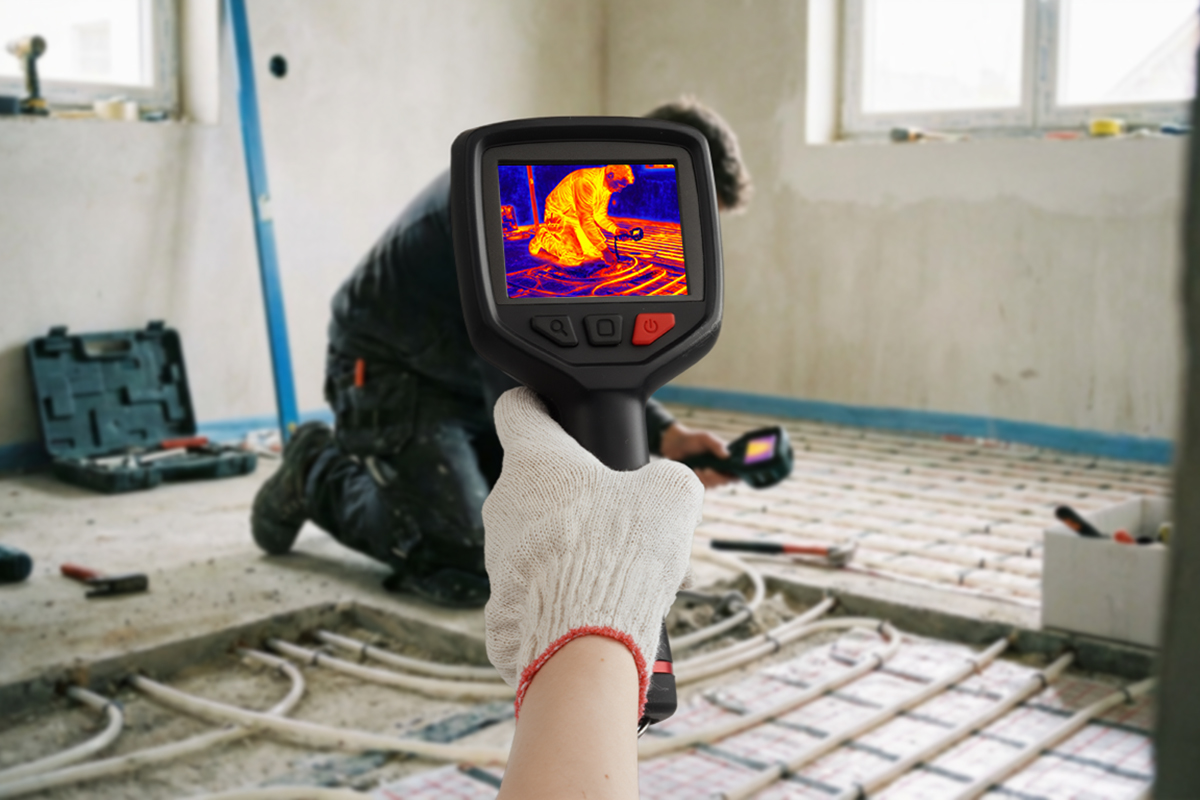

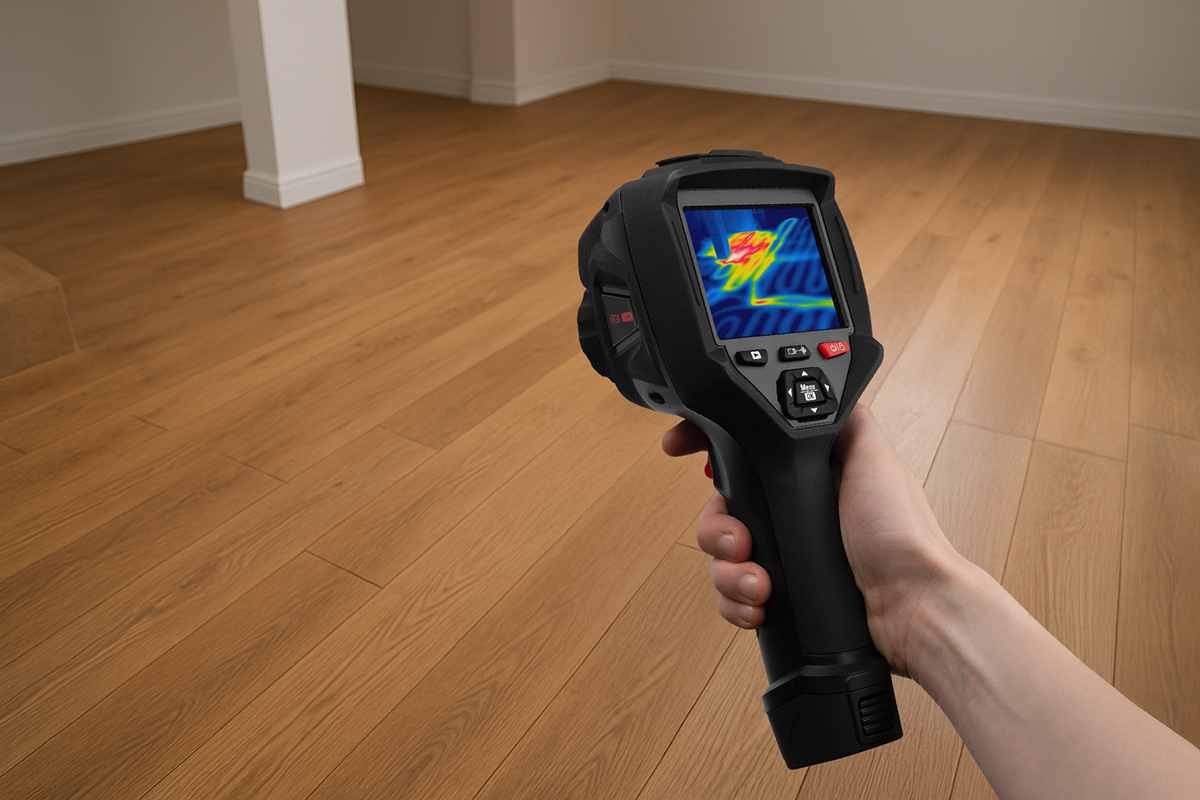

Инфракрасная съемка — это оптимальный способ поиска протечек. В тепловизоре место выхода горячего теплоносителя отображается как яркое размытое пятно красного или оранжевого цвета на фоне четких линий остального трубопровода. Это происходит потому, что намокшая стяжка обладает более высокой теплопроводностью и интенсивнее передает тепло на поверхность.

Для самостоятельного осмотра частного дома или квартиры идеально подходят бытовые и профессиональные тепловизоры из нашего ассортимента. Например, для базовых задач и поиска явных аномалий в частном секторе будет достаточно модели AMO T810 — это доступный прибор, который справляется с визуализацией тепловых полей и поиском перегревов.

Ограничения метода:

• Эффективность зависит от глубины залегания труб (обычно до 12-15 см).
• Необходим температурный контраст: перед проверкой пол нужно остудить, а затем включить нагрев на максимум.
• Глянцевая плитка с высокой отражающей способностью может давать блики, искажая картину.

Акустический и влагомерный методы

Когда температурный метод неприменим (например, в системе холодная вода), используют акустику. С помощью стетоскопа специалист прослушивает пол: в точке прорыва слышно характерное шипение или журчание воды, выходящей под давлением. Электронные приборы, такие как влагомеры, помогают определить границы зоны намокания, но они лишь фиксируют факт наличия влаги, не всегда указывая на точную точку повреждения трубы.

Главная ошибка владельцев — вскрытие пола без предварительной диагностики. Попытки угадать место прорыва по влажному пятну на стене часто приводят к ненужному разрушению целых квадратных метров дорогой отделки. Вода может мигрировать под покрытием на значительные расстояния от места повреждения.

Другой распространенный промах — неверная интерпретация показаний. За утечку иногда принимают места пересечения труб или соединительные узлы, которые в норме всегда горячее. Именно поэтому важно использовать качественное оборудование с хорошим разрешением матрицы. Например, модель тепловизор AMO T822 оснащена не только ИК-сенсором, но и цифровой камерой. Функция наложения изображений (слияние спектров) позволяет четко привязать тепловое пятно к реальным объектам в комнате, что исключает ошибки при разметке. Кроме того, этот прибор внесен в государственный реестр, что гарантирует точность его измерений.

Игнорирование даже небольшой течи ("капает и ладно") неизбежно приведет к капитальным затратам. Постоянное присутствие воды вызывает разрушение стяжки, которая со временем начинает крошиться и терять несущую способность.

Сырость провоцирует рост плесени, вывести которую из пористых строительных конструкций крайне сложно и дорого. Кроме того, в системе с металлическими компонентами начинается активная коррозия, что может привести к новым прорывам в других местах. Итоговая стоимость восстановления отделки и замены инженерных систем будет в десятки раз выше, чем цена своевременного обследования и локального ремонта.

Своевременное и грамотное решение задачи по поиску утечки с помощью профессионального оборудования от РУСГЕОКОМ — это залог долговечности вашего ремонта и спокойствия в доме.
